اقتباس:
المشاركة الأصلية كتبت بواسطة happy**
السلام عليكم
لو سمحتم كيف يتم اختبار IR Infrared Emitting & Receiving Diode عن طريق الافوميتر او عن طريق دائره بسيطة لمعرفة هل يعمل ولا لا
وشكرا مقدما
|
المرسل هو دايود كأى دايود يمكنك قياسه بآفو لكن يعطى قراءة أعلى
إن لم يستجيب لك فيمكنك استخدام مصدر 5 فولت مع مقاومة 10 ك و توصل الدايود و تقيس الفولت عليه فى الإتجاهين ستجد فى اتجاه التوصيل سيقرأ ربما أكثر قليلا من 2 فولت

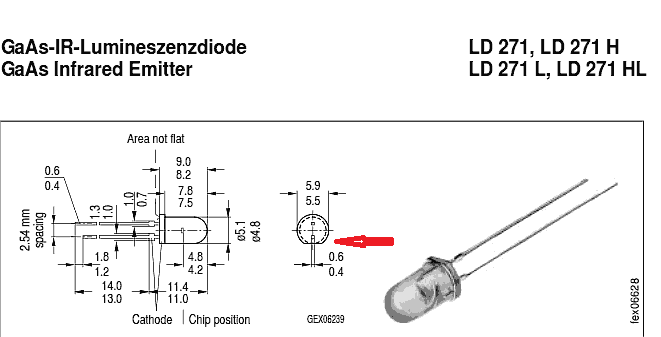

يمكنك أيضا ملاحظة الشطف على جانب الليد وهو الكاثود توصله بالأرضى (السالب) و الآخر بالمقاومة إلى موجب 5 فولت و قيس على الدايود
هناك نوعان من مستقبل الأشعة تحت الحمراء
الدايود و الحساس
الدايود هو كأى دايود عادى يقاس بلآفو و ستجد قيمته أعلى من الدايودات الأخرى كما أن قراءته تتغير بتعرضه للضوء
الدايود تكون أعلى حساسية له فى
نطاق محدد من الإنفرا رد و لكل رقم نطاق آخر محدد لكن هذا لا يعنى أنه لا يستجيب لباقى الأشعة الضوئية و إلا ما كانوا وضعوا له مرشحات ضوئية (ارجع للداتاشيت
مثل BPV22NF للتأكد من هذا الكلام) كما أن الأكثرية تنتج ترانزيستور للإستفادة من كسبه

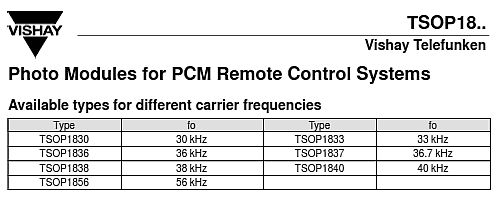

الحساس فهو الدايود السابق مع مكبر لتردد الريموت وهو اربع قيم
ثم ترانزيستور خرج وتعمل

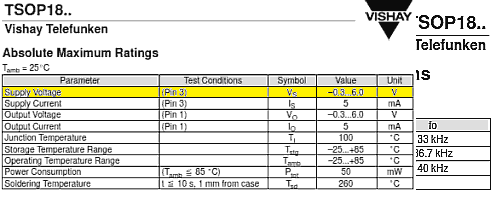

فقط على 5 فولت
و يجب أن تعلم رقمه أولا لآن ترتيب الأطراف يختلف

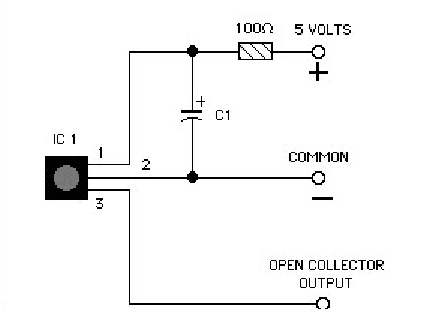

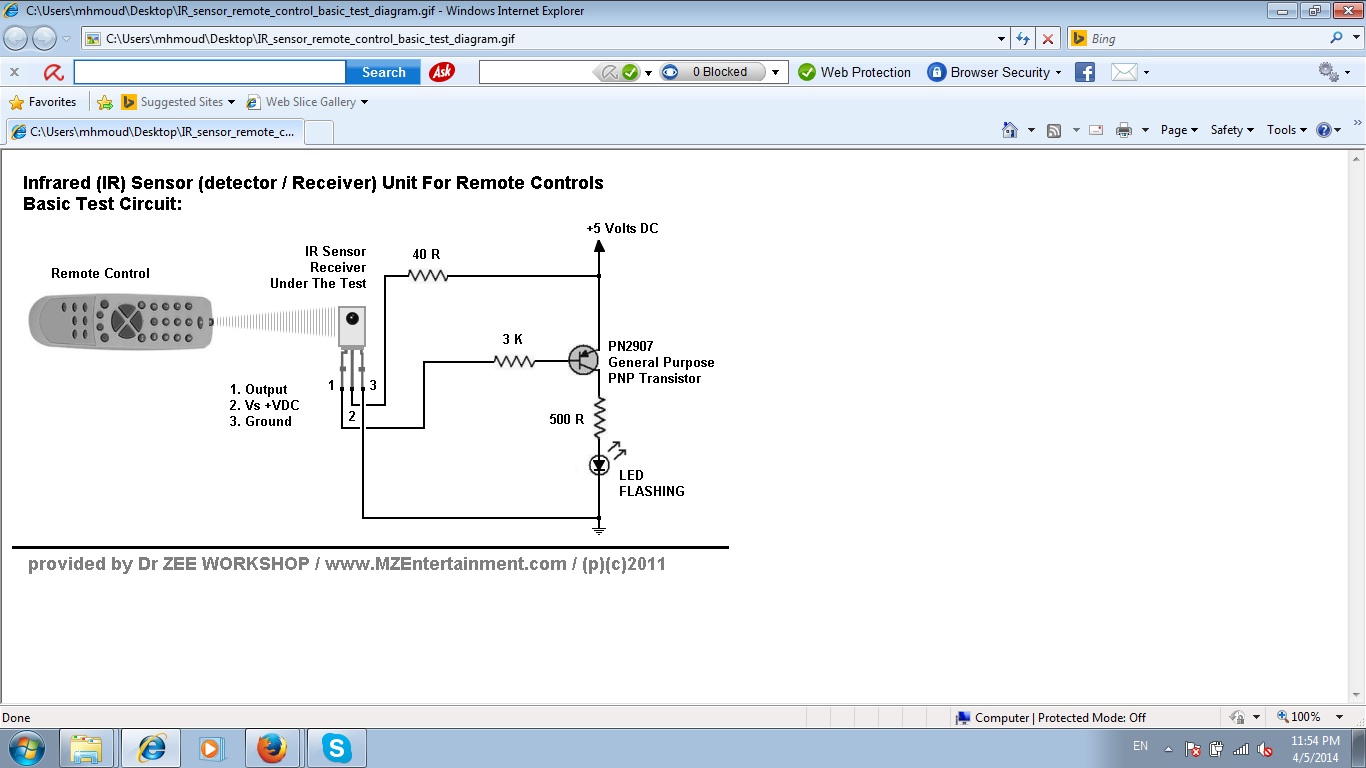

و يمكنك اختباره بتوصيل + 5 فولت و أرضى و قيس الخرج على الطرف الثالث سيتيغر الفولت عليه بتوجيه أشعة الريموت عليه

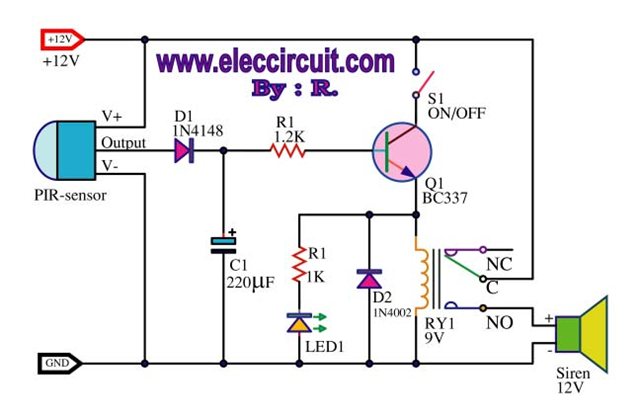

بالنسبة للحساس PIR فهو حساس للحرارة مستقبل لحرارة الأجسام الحيه و يستخدم كحساس للحركة فى دوائر التحكم و الإنذار ولا يستخدم مع الريموت و يتحمل جهود أعلى من 5 فولت
IR Infrared
