اقتباس:
المشاركة الأصلية كتبت بواسطة محمود زيد
السلام عليكم
هذه اول مشاركه لي في القريه ولدي بعض الاسئلة اريد اجابه لها من مهندسي القريه الرائعين امثال ماجد وغيره
عموما لدي اسئلة كثيره اريد الاجابه عليها منها:

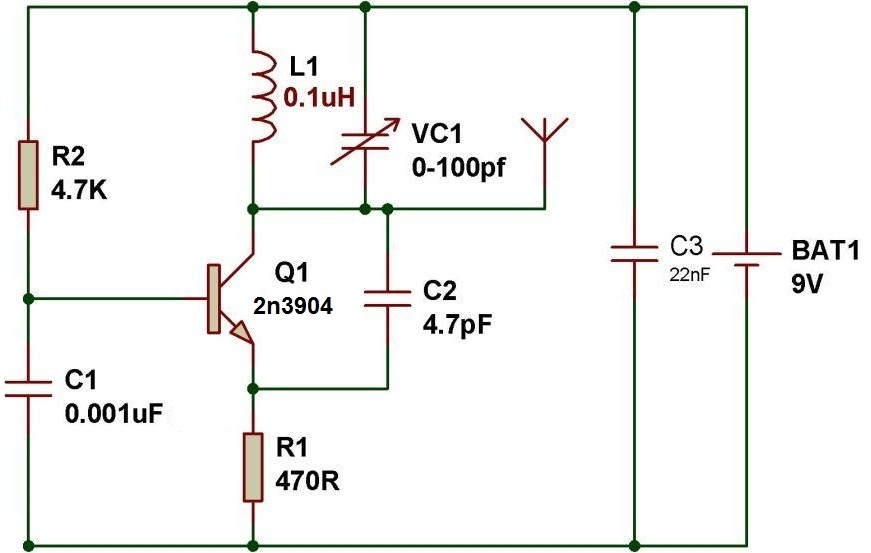

1_ماعمل المكثف كما في هذه الدائره بين القاعده والباعث ويكون احيانا بين القاعده والمجمع وكيف يتم حسابه؟؟؟
 |
اقتباس:
المشاركة الأصلية كتبت بواسطة عماد الج
هذا المكثف بين المجمع والباعث هوللتغدية العكسية الموجبة ولولاه لاتعمل الدائرة بأكملها وهوا لأدامة التدبدب وهده الطريقة مبتكرة وأضن انها من احد الهواة وهي ضرورية جدا وهي لاعادة نسبة من الاشارة الى باعث الترانزيسور
|
معذرة أخى الكريم السؤال عن مكثف آخر هو C2 و ليس C3

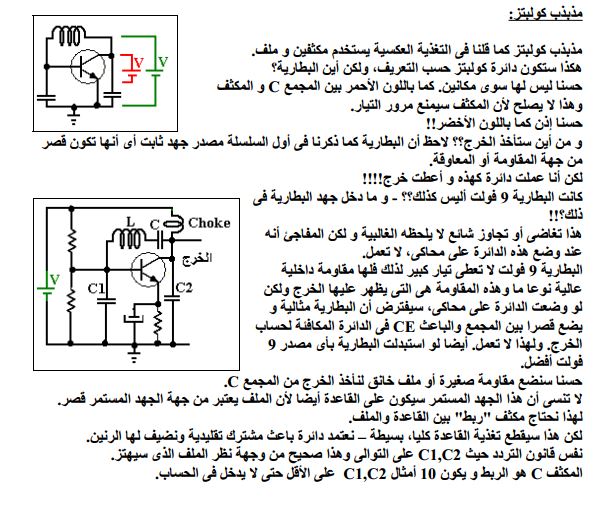

أيضا هذه الدائرة هى دائرة مذبذب كولبتز تقليدية و مشروحة فى كافة المراجع بعدة طرق و لم يضيف هذا المكثف أحد مختص أو هاوى فهو من وضع السيد كولبتز مبتكر هذا التصمبم
السيد هارلى استبدل المكثفين بملفين و الملف بمكثف و سجل باسمه مذبذب هارتلى
وهذه التركيبة هى شرط من شرطى التذبذب و مشروح سببه فى السلسلة التى وضعت رابطها حيث يجب أن يكون هناك مكون فى الخرج مشابه لآخر فى الدخل و ثالث مختلف بين الخرج و الدخل
و الشرط الآخر هو أن مجموع هذه الإعاقات الثلاث = صفر
أى أن
X1+X2+X3=0
و الكثير من الناس تفضل كولبتز على هارتلى لتجنب استخدام أكثر من ملف و أيضا وجود مكثف فى الدخول سيندمع مع سعة المكون (ترانزيستور أو أى مكبر آخر) و نفس الشيىء وجود مكثف فى الخرج سيندمخ مع سعة الخروج و ملف الربط بين الخرج و الدخل سيندمج فى الرنين مع سعة المكبر الداخلية ولذا عادة ما يكون أكثر استقرارا من هارتلى عند الترددات العالية
