اقتباس:
المشاركة الأصلية كتبت بواسطة محمود زيد

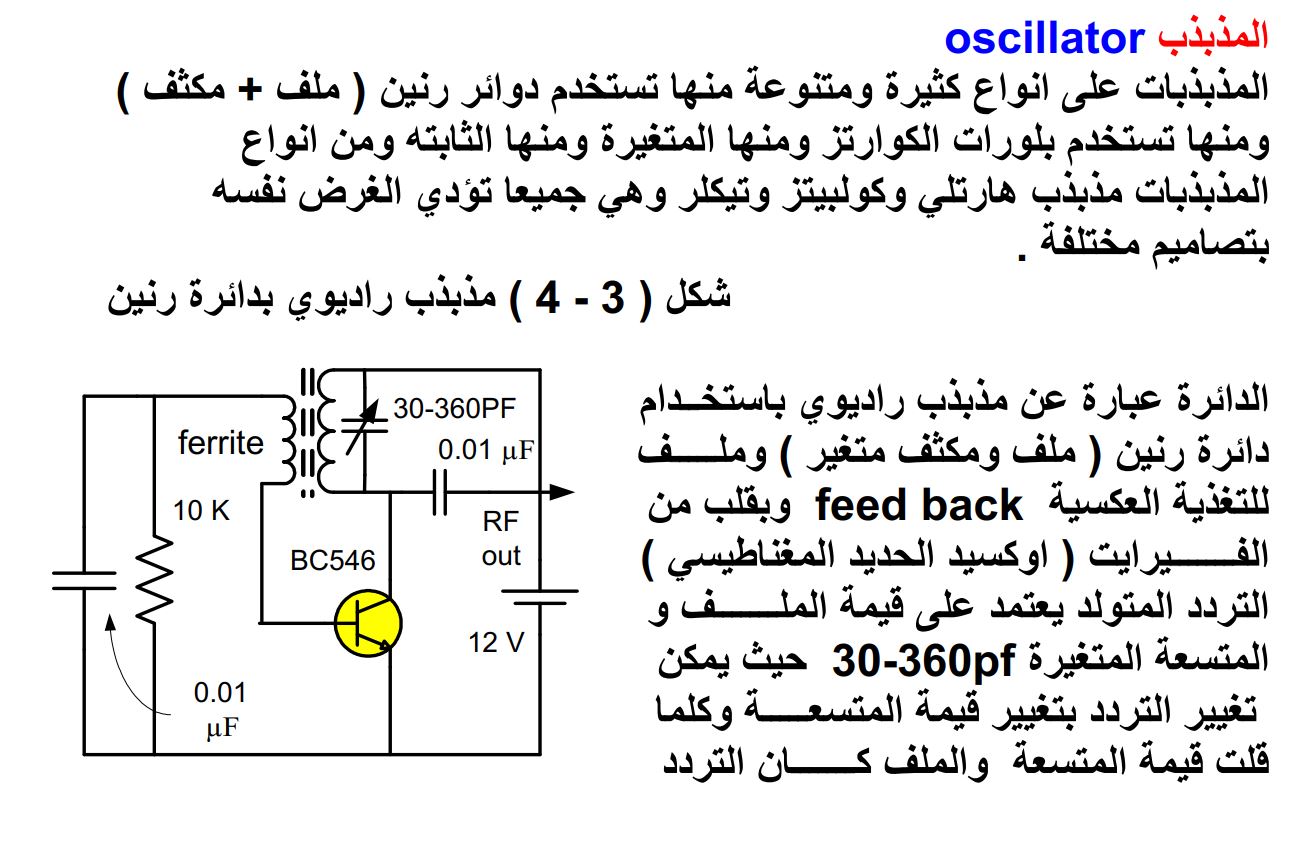

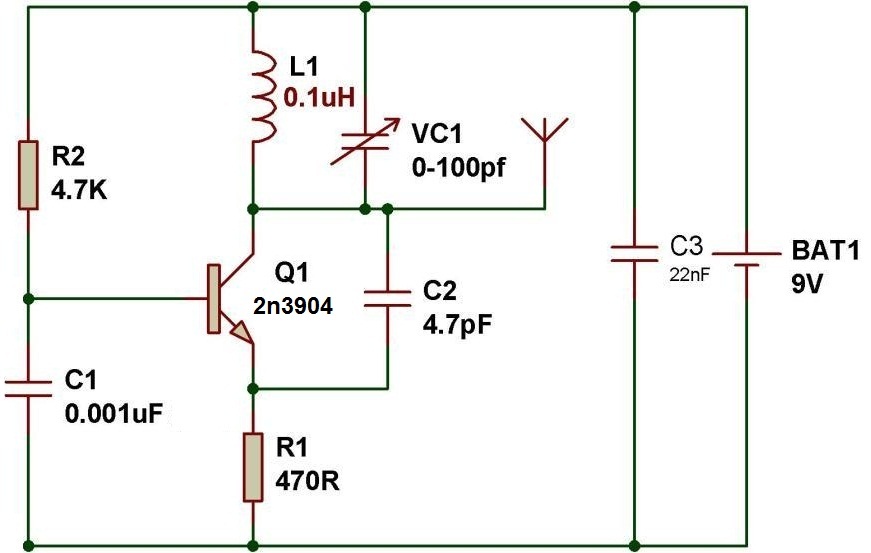

انا اخذت الصورة من النت وليست لها مرجع لكن الغرض من السؤال ان هذا المذبذب نصنع عليه اي تردد
|
تصميم المذبذب مختلف عن تصميم المكبر حيث تتجنب أن يتحول إلى مذبذب
اقتباس:
|

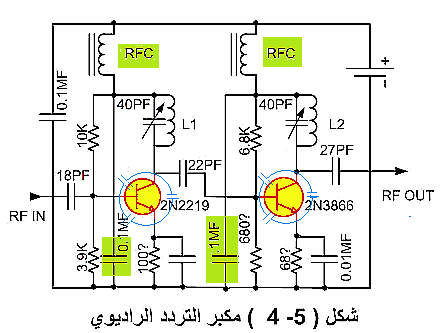

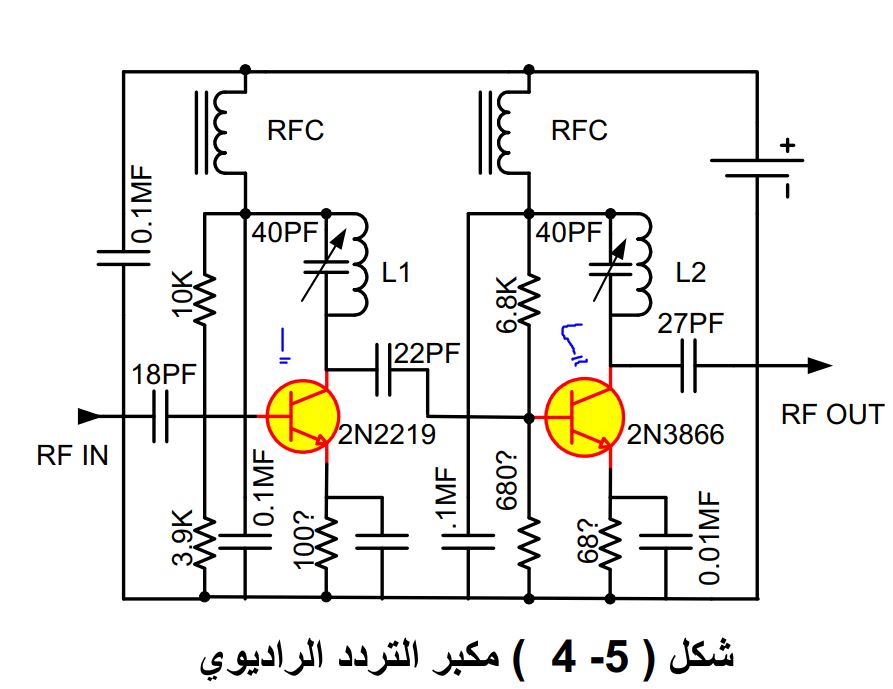

ولكن عند تصميم دائرة تكبير مثلا لتردد 315 mhz وكان دخلها 50 اوم ونريد توصيل المذبذب هذا في الدائره المصممه ولكن لانعلم كم معاوقة خرجه لان المعاوقه اذا لم تكن 50 اوم يحدث ارتداد فكيف نحسب مقاومة الخرج واذا كانت عالية على اي اساس نوصل ال LC_او الباي MATCHING .
|
عادة لو تريد توصيل دائرة مكبر بخرج مذبذب فأنت تتجنب التحميل على المذبب لتحقيق الإستقرار له بتجنب التغيرات التى تطرأ على المكبر أثناء تشغيله
لذا تجعل المكبر ذو معاوقة دخول أعلى و تأخد من الملف نقطة تجعله أشبه بالمحول الذاتى أو عن طريق مجزئ جهد من مكثفين أحدهما متغير لتحسن أخذ عينة من المذبذب تقوم بعد ذلك بتكبيرها كما تشاء
المكبر يسهل حساب معاوقة خرجه و مواءمتها مع معاوقة دخل المرحلة التالية وعادة إما بمكثفات او محولات
تستخدم دائرة
عندما تريد توصيل الخرج بخط نقل قدرة لتوصيله بهوائى و لا يكون بين المراحل و بعضها
مكبرات الترانزيستور عادة لا تكون معاوقة خرجها عالية و لا تزيد عن بضع عشرات أو مئات من الأوم و هى تعتمد كثيرا على خواص دائرة الرنين المستخدمة
كيف نحسب Output Impedance للترانزستور
