مايكروفون لاسلكي 433 ميغا هيرتز

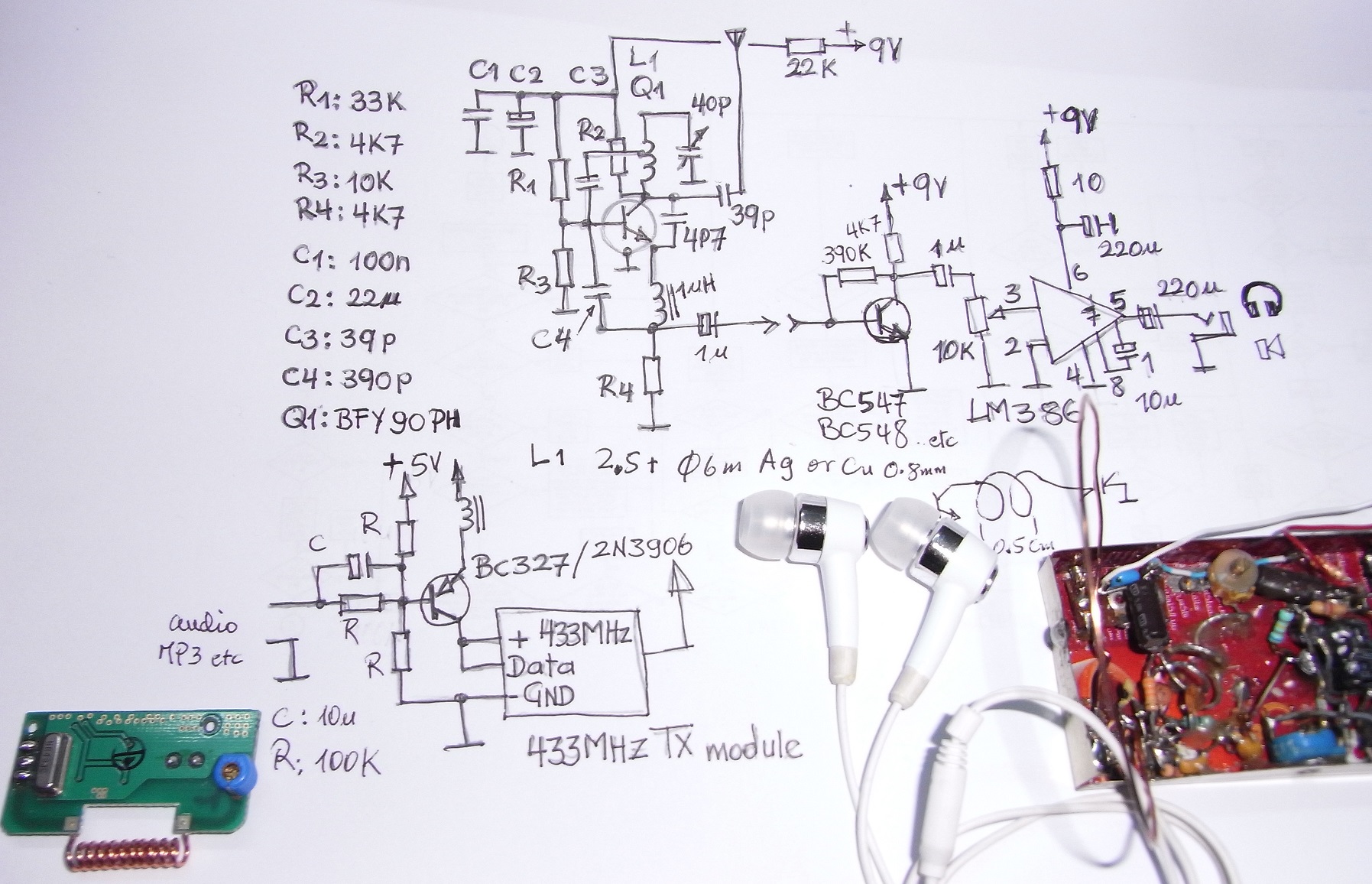

مايكروفون لاسلكي 433 ميغا هيرتز بسم الله الرحمن الرحيم مع أن التطور كان وما زال يسبق قدرة الهاوي على المواكبة من حيث المحاكاة والاحتراف ولكن المحاولة والتعلم من الدوائر العملية أمر لا ينتهي لدى أصحاب الطموح والمثابرة. فالمتابع للتسارع الإنتاجي للتقنية الإلكترونية خلال البضائع الصينية المكدسة في المحال الصغرى والكبرى وبأسعار في الحضيض يتساءل لماذا يتعب نفسه ويتكلف بصناعة مايكروفون لاسلكي أو جهاز متابعة ومراقبة الطفل الرضيع Baby Phone!؟ حيث تصل تكلفة الصناعة أضعاف المعروض في السوق ولن يتقن النموذج النهائي للدائرة والوصلات والعلبة والمزايا كالبضاعة المعروضة أمام بيته وفي قارعة الطريق!!! ولكن أحيانا يفضل المرء أن يبني دائرة تلبي حاجته وإن كانت بسيطة وذات مزايا محدودة بالمقارنة مع المعروضات التجارية الرخيصة. وأحيانا يصاب المرء بالملل والاحباط من تكدس المعلومات النظرية في رأسه وافتقار القدرة على صناعة دائرة عملية بترانزستور أو أكثر فيحب أن يرى أثر هذه العلوم على المنضدة أخيرا. هذه الدائرة عديدة الاستخدامات فهي تصلح مايكروفون لاسلكي للمسافات القريبة أو دائرة متابعة الطفل الرضيع Baby Phone أو دائرة نقل الصوت من غرفة لأخرى لاسلكيا باستخدام لاعب الخMP3 الدائرة سهلة للمثابر الجريء المتمرس في استخدام كاوية اللحام وفهم العناصر والأعمال اليدوية وصعبة على المبتديء المتردد. تتكون الدائرة من عدة أجزاء: المستقبل وهو دائرة استقبال لترددات أهمها 433 ميغا هيرتز وبترانزستور واحد BFY90 من فيليبس (سابقا) وربما اطرح مثالا بترانزستورات أخرى متوفرة مثل 2SC2570 لأن هذا الترانزستور غالي وشبه نادر. يلي الدائرة مكبر صوت بترانزستور BC547 وآي سي LM386. تم تنفيذ الدائرة على قطعة من صفيح علب المواد الغذائية المحفوطة لعمل علبة محصنة بها. ويلاحظ أن كل أجزاء المستقبل ومكبر الصوت قد جمعت بها. يمكن لعشاق الاحتراف ومحاكاة الصناعة (وقد كنت كذلك أيام زمان) ان ينفذوا الدائرة بعد رسمها ببرامج التصميم مثل Eagle الخ وصناعة لوحة صغيرة بها ولكن ستكون تكلفة ذلك العملية والمادية أكثر مما تستحق الدائرة. ولهذا يفضل المرء الدوائر المباشرة إن لم يكن هناك نية الإنتاج على مدى موسع وحزام تجميع ولا أعتقد أن مثل هذه الدائرة مما يطلبه السوق!!!!  وبهذه الدائرة يمكنك أيضا اختبار عمل بعض دوائر نقل المعلومات RF TX modules سمعيا ومرسل دوائر الأقفال في أبواب المركبات ولكن ليس ضبط الإشارة الرمزية المرسلة بها لأن الأذن تختلف عن المايكروكنترولر. بعد أن تصنع هذه الدائرة سترى أنك تسمع بها الكثير مما يجول في الأثير. ولكن بعد أن تقوم بربط المرسل الذي يجب أن تحصل عليه جاهزا وهو متوفر في الأسواق RF TX Module433MHz بلاعب الMP3 او الهاتف المحمول سوف تسمع ما تريد. لن أقترح عليك دائرة مجربة إن أردت أن تصنعها بنفسك لأنك قد تتعثر في البحث عن الترانزستورات لهذه الدائرة المقترحة ولكن هنا تجد الكثير من الدوائر التي ربما تكون سهلة بالنسبة لك: https://www.google.com/search?q=433M...EILjAD#imgrc=_ وإذا حصلت على دائرة مرسل ومستقبل جرس الباب فيمكن الاستفادة من الموضوع دون عمل الكثير أي أنك تستغني عن المستقبل والمرسل ولكن تبقى دائرة التعديل modulation ومكبر المايكروفون. وهنا تجد دوائر مرسل ومستقبل بترانزستور متوفر مثل 9018 https://www.google.com/search?client....0.jhppF16HjsA وأما الجزء الثاني من الدائرة فهو المرسل: وهو كما أشرت إما أن تحصل على المرسل الجاهز وتلحق بها دائرة modulator بترانزستور general purpose PNP مثل 9015 أو 2SA733 أو 2N3906 أو BC557 في الدائرة تم استخدام BC327 كيف تعمل الدائرة: باستخدام لاعب MP3 وأخذ الإشارة من مخرج السماعة إلى مدخل الترانزستور BC327 يقوم الترانزستور بتعديل التردد الحامل 433 ميغا هيرتز بالإشارة الكهربية (الصوتية) الآتية من MP3. وهذا يسمى AM modulation. وبعد ذلك يتم إرسالها لاسلكيا من خلال الهوائي. الدائرة محدودة المدى فالمرسل (أسفل الصورة إلى اليسار) كان أصلا لدائرة نقل حالة الطقس (الرطوبة الحرارة) خارج المنزل إلى داخل المنزل أي بضعة أمتار!!!! وعندما لم تعد للمرء بذلك حاجة تم نزع المرسل منه. والآن بقي أن نصنع دائرة مايكروفون لترسل لهذا المستقبل. دائرة المايكروفون باللاقط البلوري أو ما شابه تحتمل بعض المصاعب حيث تتطلب مكبر ليرفع الإشارة بالقدر الكافي لدفع ترانزستور الmodulation وهو BC327. ولذلك لا بد من المكبر العملي مثل LM358 أو على أسوأ حال 1458 ولكن سوف يكون ب LM358 فهو متوفر ومن يرد غير ذلك يمكنه أن يصنع الدائرة بترانزستورات أيضا. ويتبع بإذن الله |
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||
|

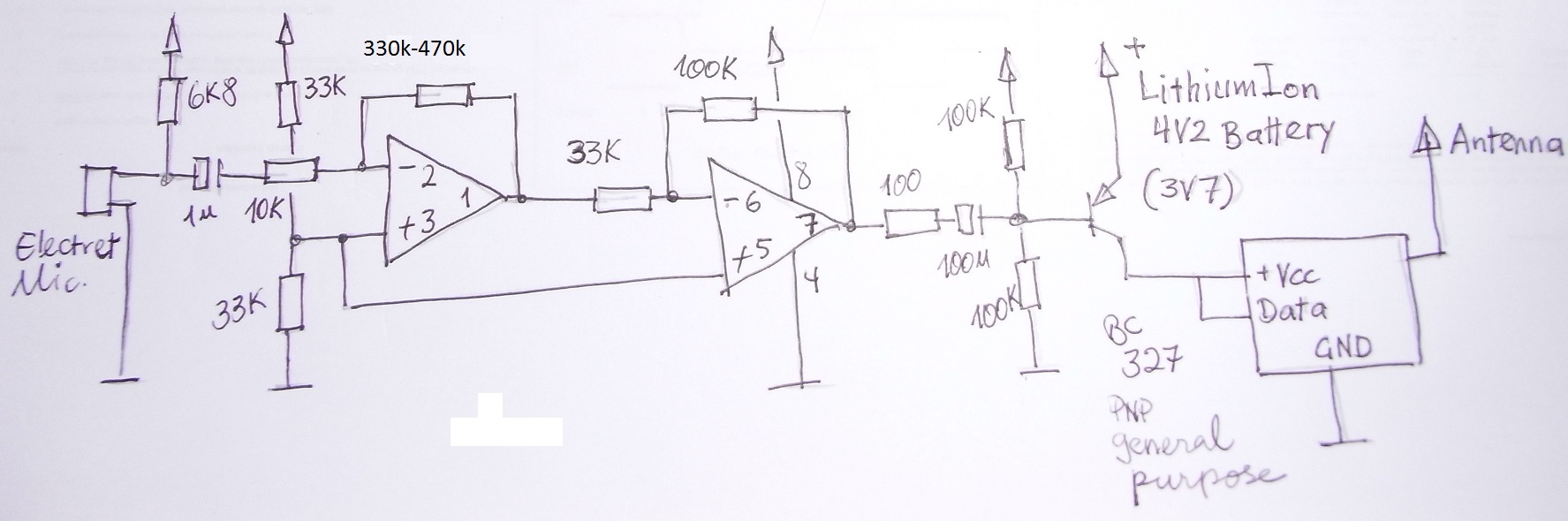

السلام عليكم ورحمة الله وبركاته تابع الموضوع أرفقت دائرة مكبر إشارة اللاقط أو المايك الإلكتريتي وبذلك يمكن تحويل الدائرة إلى مايكروفون لاسلكي حساس جدا. وبما أن التذبذب المعمول عليه من ضمن المدى UHF فلا بد من أن يكون هوائي المستقبل مقابل وموازي وعلى مستوى هوائي المرسل حتى تحصل على أقوى إشارة. دائرة مكبر الصوت تستخدم LM358 وبتغذية من 3 إلى 5 فولت. يمكن تصغير اللوحة باستخدام عناصر SMD وتثبيتها في انبوبة أو علبة مايك قديم ومع بطارية ليثيوم 18650.
|
|
||||||
|
|
|
|||||
|
|
|
||||||
|
