السادة الافاضل
هل ممكن ان اجعل البورت A في البك 16f877a يقوم بقراءة الفولت وايضا اتعامل معه على انه digital i/o
على سبيل المثال :-

porta.b0 as ADC
porta.b1 as digital output
porta.b2 as digital input
porta.b3 as digital input
porta.b4 as digital input
porta.b5 as digital input

وكيفية كتابة الكود
ارجوا الافادة
وشكرا

[محمد إلياس]

اقتباس المشاركة الأصلية كتبت بواسطة 007 السادة الافاضل هل ممكن ان اجعل البورت A في البك 16f877a يقوم بقراءة الفولت وايضا اتعامل معه على انه digital i/o على سبيل المثال :- porta.b0 as ADC porta.b1 as digital output porta.b2 as digital input porta.b3 as digital input porta.b4 as digital input porta.b5 as digital input وكيفية كتابة الكود ارجوا الافادة وشكرا

1- ممكن ..

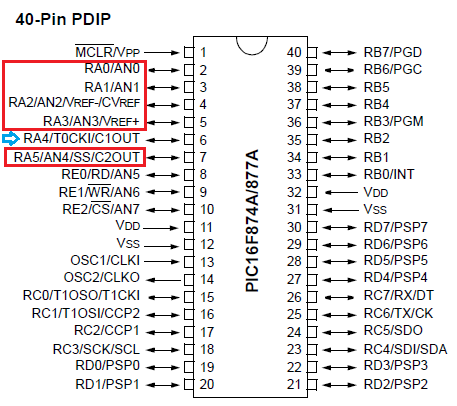

علما بان porta.b4 دائما digital input
ولا يمكن برمجته دخل أنالوج:


2- المسجل الذي يحدد هل الدخول ديجتال أم أنالوج هو المسجل adcon1
وبالضبط البتات الاربع الاولى من bit0 إلى bit3.

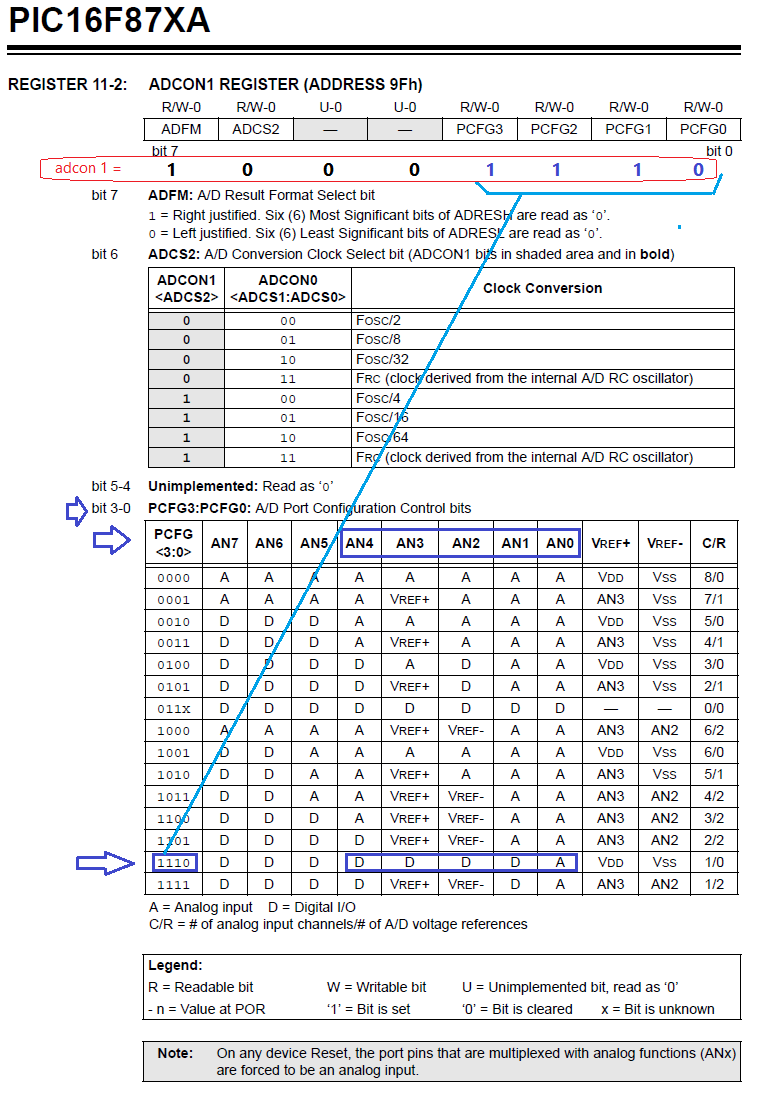

في حالتك قيمة هذه البتات الاربع هي 1110 ،كما ستلاحظ في الصورة المرافقة.
يكفي إذن أن تكتب هذا السطر في مكان الاعدادات:

adcon1=0b10001110;

(كتبت القيمة بالتنائي ممكن كتابتها بالعشري أو غيره) ..
طبعا مع برمجة porta كدخل بالتعليمة المعروفة:

 trisa=255;

طبعا تضيف تعليمات تشغيل المحول أنالوج / ديجتال المعروفة
إضافة إلى تعليمات الدخول التي تريد .

3- الجدول من الداتا شيت مع بعض التوضيحات:

[محمد إلياس]

متابعة لما سبق هذا مثال عن كود بسيط للتوضيح :

char select= 0;
unsigned int adc;
void main()
{
        adcon1=0b10001110; // or:   adcon1= 0x8E ;
        porta = 0;
        trisa = 255;
        trisb = 0; portb = 0;

        while (1)
        {    adc = ADC_Read(0);

                // 1
                if (porta.f1 == 1)
                 { delay_ms(100); select= 1;}
                if (select== 1)
                 { portb = 0b11111111; Vdelay_ms(adc); portb = 0; Vdelay_ms(adc);}

                 //2
                if (porta.f2 == 1)
                 { delay_ms(100); select= 2;}
                if (select== 2)
                 { portb = 0b01010101; Vdelay_ms(adc); portb = 0; Vdelay_ms(adc);}

                 //3
                if (porta.f3 == 1)
                 { delay_ms(100); select= 3;}
                if (select== 3)
                 { portb = 0b11110000; Vdelay_ms(adc); portb = 0; Vdelay_ms(adc);}

                 // 4
                if (porta.f4 == 1)
                 { delay_ms(100); select= 4;}
                if (select== 4)
                 { portb = 0b00001111; Vdelay_ms(adc); portb = 0; Vdelay_ms(adc);}


                 // off
                if (porta.f5 == 1)
                 { delay_ms(100); select= 0; portb = 0;}


        }
}

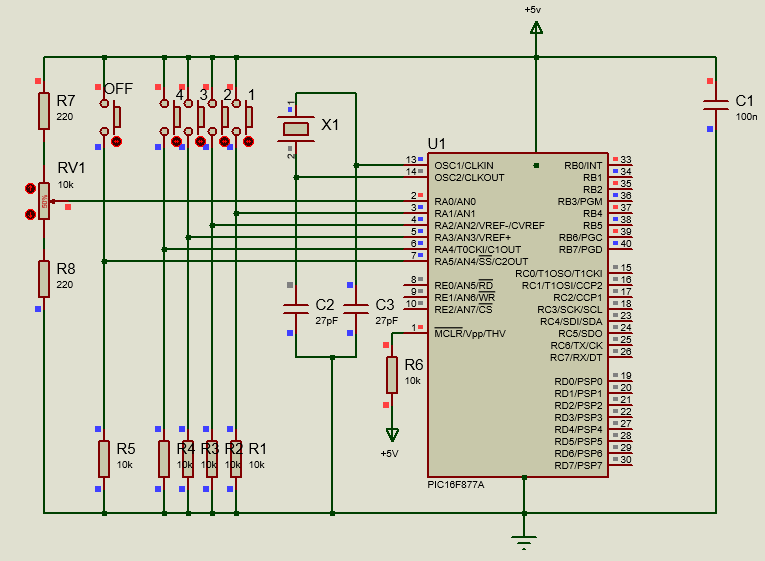

التطبيق عبارة عن برمجة طرف واحد من Porta هو الطرف RA0 كدخل أنالوج موصول بالرجل الوسطى لمقاومة متغيرة .
على هذه الرجل نحصل على فولت متغير يدخل على الدخل الأنالوج.
و باقي الأطراف كبرمجت كدخول ديجيتال موصولة ب 5 مفاتيح .
والفكرة هي فلاشر بسيط ب 4 حركات ضوئية.
يتم اختيار الحركات بواسطة 4 أزرار
والزر الخامس off يوقف كل الحركات.
والمقاومة المتغيرة تتحكم في السرعة :

[محمد إلياس]

لو لديك أسئلة ممكن تضعها..
