قديم 26-01-2018, 11:02 AM المشاركة 1
افتراضي دارة مكبر استقبال Twitter FaceBook Google+




هل هذه الدارة عملية لم افهم لماذا مخرج لاشارة مربوط مع القطب الموجب بواسطة ملف..!!!

اعلانات

عمر سلامة
:: مهندس متواجد ::
تاريخ التسجيل: Feb 2016
المشاركات: 173
نشاط [ عمر سلامة ]
قوة السمعة:0
قديم 26-01-2018, 02:39 PM المشاركة 2
افتراضي

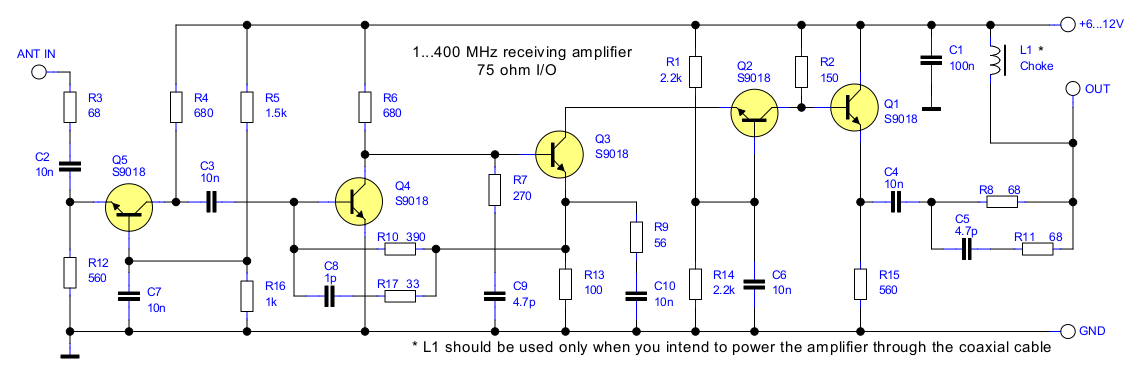

اسفل المخطط تجد الجواب في الملاحظة أن الخانق يتم وصله فقط إذا أريد تمرير تيار تغذية المكبر من سلك الكواكس عبر out وهذا عادي في دوائر مكبرات الهوائي. الخانق عبارة عن فلتر لتمرير DC للدائرة.

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


قال
:: مهندس متواجد ::
تاريخ التسجيل: Apr 2016
الدولة: الجزائر
المشاركات: 71
نشاط [ قال ]
قوة السمعة:0
قديم 31-01-2018, 06:40 PM المشاركة 3
افتراضي


شكرا اخي على الرد كنت اريد رايك في الدارة هل تستحق المحاولة لقد لفت انتباهي الترنزيستور لاخير المقاومة المربوطة على القاعدة قيمتها صغيرة 150اوم هل القيمة صحيحة .....؟


عمر سلامة
:: مهندس متواجد ::
تاريخ التسجيل: Feb 2016
المشاركات: 173
نشاط [ عمر سلامة ]
قوة السمعة:0
قديم 31-01-2018, 10:23 PM المشاركة 4
افتراضي


المقاومة صحيحة فهذا مكبر RF فيه ربط وتنسيق الممانعات باختلاف تنسيق الدوائر CB CE الخ. والدائرة معفاة من الملفات والفلاتر لأن صاحبها يرى فيها ميزة تكبير حزمة واسعة wideband كما ترى من 1 الى 400 ميغا! طبعا على حساب النقاء. ولكن لا أعتقد انك تحتاجها لأقل من 88 ميغا هيرتز مثلا.
فيجب ان تأخذ بعين الاعتبار ان أداء الدائرة للترددات الأسرع من 100 ميغا هيرتز ضعيف جدا!
لا توجد دائرة wideband تستطيع ان تعطيك نفس مستوى التكبير gain او الكسب كما يسميه البعض لكافة الترددات.
لذلك (انا شخصيا) لا اخذها بعين الاعتبار لهذا السبب كما الترانزستورات المستخدمة 9018 متواضعة التكبير لترددات اعلى من 220 ميغا هيرتز وNF نسبة التشويش لديها ليست مثالية.
ان كنت تمتلك العناصر وتريد التجربة والتعلم فهذا يعود لك ولكن ان كنت بحاجة لمكبر لحزمة معينة وضيقة قد ارى لك شيئا غيرها وليس بالضرورة اسهل

وعودة للدائرة اعلاه وإن كنت تريدها لتردد 49 او 27 ميغا هيرتز فلا يستطيع المرء الحكم عليها بدون تشغيلها مع هوائي ومحلل الطيف ويقيس ويقيم بناءا على ذلك.


قال
:: مهندس متواجد ::
تاريخ التسجيل: Apr 2016
الدولة: الجزائر
المشاركات: 71
نشاط [ قال ]
قوة السمعة:0
قديم 01-02-2018, 10:04 AM المشاركة 5
افتراضي


[QUOTE=عمر سلامة;1135581]المقاومة صحيحة فهذا مكبر RF فيه ربط وتنسيق الممانعات باختلاف تنسيق الدوائر CB CE الخ. والدائرة معفاة من الملفات والفلاتر لأن صاحبها يرى فيها ميزة تكبير حزمة واسعة wideband كما ترى من 1 الى 400 ميغا! طبعا على حساب النقاء. ولكن لا أعتقد انك تحتاجها لأقل من 88 ميغا هيرتز مثلا.
فيجب ان تأخذ بعين الاعتبار ان أداء الدائرة للترددات الأسرع من 100 ميغا هيرتز ضعيف جدا!
لا توجد دائرة wideband تستطيع ان تعطيك نفس مستوى التكبير gain او الكسب كما يسميه البعض لكافة الترددات.
لذلك (انا شخصيا) لا اخذها بعين الاعتبار لهذا السبب كما الترانزستورات المستخدمة 9018 متواضعة التكبير لترددات اعلى من 220 ميغا هيرتز وNF نسبة التشويش لديها ليست مثالية.
ان كنت تمتلك العناصر وتريد التجربة والتعلم فهذا يعود لك ولكن ان كنت بحاجة لمكبر لحزمة معينة وضيقة قد ارى لك شيئا غيرها وليس بالضرورة اسهل

وعودة للدائرة اعلاه وإن كنت تريدها لتردد 49 او 27 ميغا هيرتز فلا يستطيع المرء الحكم عليها بدون تشغيلها مع هوائي ومحلل الطيف ويقيس ويقيم بناءا على ذلك.[/QUOTE اريد دارة لاستقبال تردد 144ميغاهرتز
عندي الترنزيستورات التالية s9018 bf980 bf970 s687t هل توجد عندك دارة استقبال تعتمد على مثل هذه الترنزيستورات


عمر سلامة
:: مهندس متواجد ::
تاريخ التسجيل: Feb 2016
المشاركات: 173
نشاط [ عمر سلامة ]
قوة السمعة:0
قديم 01-02-2018, 11:57 AM المشاركة 6
افتراضي


انظر الرابط التالي فضلا

http://www.qariya.info/vb/showthread...=1#post1135641


قال
:: مهندس متواجد ::
تاريخ التسجيل: Apr 2016
الدولة: الجزائر
المشاركات: 71
نشاط [ قال ]
قوة السمعة:0
قديم 02-02-2018, 04:59 PM المشاركة 7
افتراضي


لقد قمت بتجربتها ضعيفة لاتستحق المحاولة لمن يريد التجربة
