جهد الثري فاز

[عصـــــام]

السلام عليكم.
ياجماعة ربي يحفظكم عندى سؤال محيرنى وهو :
لاأدري لماذا يكون الفولت الثرى فاز مجموعه 380 فولط بالرغم من أن كل فاز على حده =220 فولط
يعنى 220v+220v+220v=660v
فكيف يكون 380vبارك الله فيكم.

[ماجد عباس محمد]

انت تجمعهم على التوالى لكن كيف تقيس توالى و انت أصلا لديك 4 أسلاك؟؟؟
إذن انت لا تقيس الثلاث فازات معا

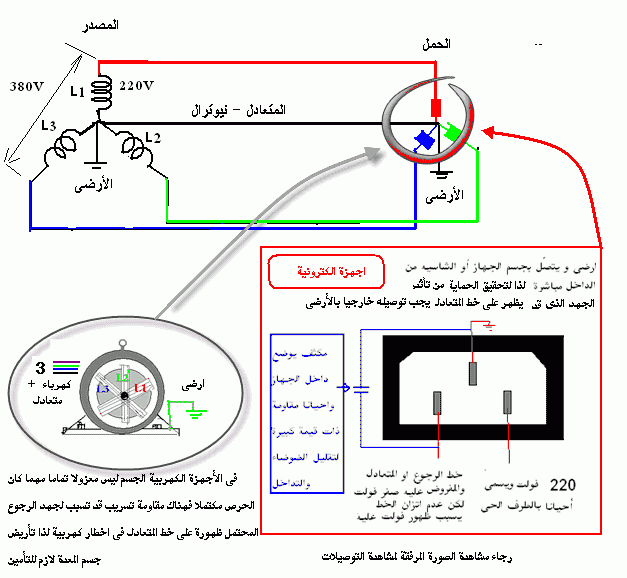

هذا يوضح كيفية توليد و نقل الفازات الثلاثة و بين كل واحد و التالى 120 درجة

و لكنك تقيس
إما أى فاز بالنسبة لفاز أخر أو أى خط (فاز) بالنسبة للأرضى أو المتعادل
و حتى لا تقول بالنسبة لفاز آخر سيكون 440 فولت

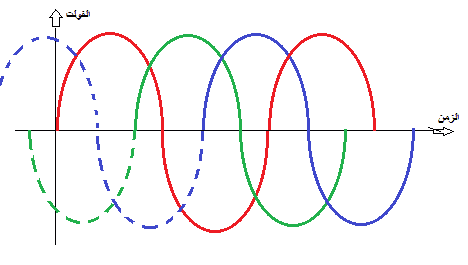

هذا لتوضيح فرق الوجه بين الفازات الثلاث

فعندما يكون أحد الفازات فى قمته يكون الثانى على بعد 120 درجة أى تضرب القمة فى جيب الزاوية 120 درجة لذا لن يكونا متساويين
