دارة بسيطة لحماية الشاحن من عكس القطبية بالخطأ

[emad1]

السلام عليكم

قبل مدة ليست بالطويلة شاهدت دائرة فعالة جدا توضع مع الشاحن وظيفتها لو عكسنا القطبية بالخطا , يعطي الشاحن الفولت بالقطبية الصحيحة يعني يصحح القطبية اذا وضعت بالخطأ ولكن سبحان الله لاادري اين شاهدتها فلو موجودة يرجى نشرها هنا وشكرا .

[ماجد عباس محمد]

لو استخدمت قنطرة دايودات ستقوم بهذا الدور
لو ادخلت المستمر على طرفى المتردد للقنطرة سيخرج دوما الموجب من الطرف + و السالب من الطرف (-)

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة emad1

السلام عليكم

قبل مدة ليست بالطويلة شاهدت دائرة فعالة جدا توضع مع الشاحن وظيفتها لو عكسنا القطبية بالخطا , يعطي الشاحن الفولت بالقطبية الصحيحة يعني يصحح القطبية اذا وضعت بالخطأ ولكن سبحان الله لاادري اين شاهدتها فلو موجودة يرجى نشرها هنا وشكرا .

السلام عليكم ورحمة الله وبركاته
اخى الكريم عماد

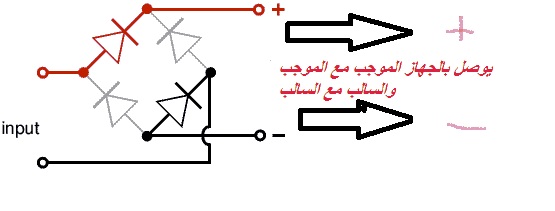

كما تفضل الاستاذ ماجد اليك بريدج وطريقة توصيله

[emad1]

جزاكم الله كل خير ونفع بكم

[emad1]

لااسف لم تنجح العملية ادخلت الموجب والسالب على اقطاب المتردد وفحصت خرج الفولت صحيح وعندما عكست الاقطاب انعكست الفولتية ايضا ولم تبقى كما اردت.ان تبقى بنفس القراءة الاولى .

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة emad1

لااسف لم تنجح العملية ادخلت الموجب والسالب على اقطاب المتردد وفحصت خرج الفولت صحيح وعندما عكست الاقطاب انعكست الفولتية ايضا ولم تبقى كما اردت.ان تبقى بنفس القراءة الاولى .

معذرة هذا يعنى
إما انك اخطأت التوصيل أو القياس أو القنطرة تالفة
جميعنا نضع متردد على طرفى المتردد وهو يعنى انه يعكس القطبية 50 مرة فى كل ثانية ولم يحدث هذا فى أى نصف ذبذبة منها كما انها مستخدمة كثيرا لهذا الغرض و لست أول من يطبقها

[emad1]

اخي العزيز جربت على اكثر من برج ونفس الشيء
احتمال سوالي لم يفعم جيدا بااختصار اريد حماية الجهاز من عكس القطبية يعني لو ادخلت السالب والموجب للجهاز بالعكس يعمل الجهاز هذا ماقصدته .

[ماجد عباس محمد]

يبدو انك لم تقرأ الرد السابق جيدا
ليس هناك سوى أن اقول لك قم بتصوير ما تفعل لنحدد لك اين الخطأ
جربت اكثر من بردج ، هل قمت بقياس أى منها للتأكد من سلامتها؟؟
