سؤال عن كيفية خفض فولت مستمر

[sallam56]

السلام عليكم

انا عندي محرك ماكينة حلاقة صغير يعمل على بطارية صغيرة جهد 1.2 فولت

اريد ان اشغل هذا المحرك على بطارية ذات الحجم الاكبر الموجودة ضمن بطارية اللابتوب والتي جهدها 3.7 فولت


فما المطلوب وضعه على البطارية 3.7 فولت للحصول على 1.2 فولت لتشغيل المحرك

علما اني ليس لدي الخبرة الكافية
فهل احتاج فقط مقاومة وديود زينر ؟

وكم قيمة كل من المقاومة والديود اللازمين لهذه العملية

وكل الشكر لمساعدتكم

[ماجد عباس محمد]

لمتحدد كم أمبير

[sallam56]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لمتحدد كم أمبير

البطارية الصغيرة ذو 1.2 فولت التي تشغل المحرك قيمة الامبير لها هو 2200 ميلي امبير

اما الشاحن الذي يشحن البطارية فقيمة الامبير فيه 100 ميلي

اما المحرك فلم اعرف كم الامبير له

فهو محرك صغير يركب في ماكينات الحلاقة التي تستخدم عند الحلاقين

قطره حوالي 2-3 سم وطوله حوالي 3-4 سم

http://upload.qariya.info/images/qariya-adc7256136.jpg

والصورة السابقة هي لماكينة الحلاقة التي اتحدث عنها
وهي تعمل على البطارية 1.2 فولت
اريد استبدال البطارية الضغبرة بالبطارية الاكبر ذو 3.7 فولت
لكي يعمل المحرك بدون مشاكل

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة sallam56

السلام عليكم

انا عندي محرك ماكينة حلاقة صغير يعمل على بطارية صغيرة جهد 1.2 فولت

اريد ان اشغل هذا المحرك على بطارية ذات الحجم الاكبر الموجودة ضمن بطارية اللابتوب والتي جهدها 3.7 فولت


فما المطلوب وضعه على البطارية 3.7 فولت للحصول على 1.2 فولت لتشغيل المحرك

علما اني ليس لدي الخبرة الكافية
فهل احتاج فقط مقاومة وديود زينر ؟

وكم قيمة كل من المقاومة والديود اللازمين لهذه العملية

وكل الشكر لمساعدتكم

السلام عليكم ورحمة الله وبركاته
اخى الكريم

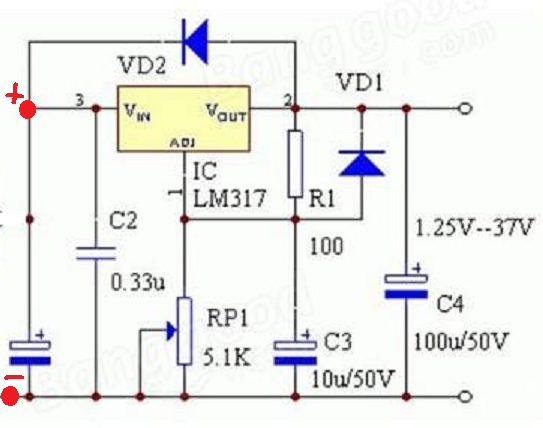

يتم توصيل اكثر من خلية بطارية مع على التوازى لزيادة مدة التشغيل ويتم التوصيل بهذه الدائرة ويتم تغيير المقاومة المتغيرة حتى الحصول على 1.2 فولت

[ماجد عباس محمد]

فكرت فى هذه الدائرة مع توصيل طرف التحكم ADJ رقم 1 مباشرة بالأرض للحصول على 1.25 فولت إلا أن هذه المتكاملة تحتاج 2 فولت على الأقل فرق بين الدخول و الخروج لكى تعمل و بحسب التيار قد تتغير مما يجعل الحد الأدنى هو 3.25 فولت و البطارية عادة 3.6 فولت فلن تحقق الإستفادة الكاملة منها و هذا التطبيق يتطلب استخدام وحدات من نوع LDO ليكون الفرق أقل و الإستفادة أكبر

[عماد الج]

كانت لدي دارة بترنزيستورين تستطيع ان تحصل على اي جهد منها لاكن نسيت اين وضعت المخطط وهي بسيطة وفعالة

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة عماد الج

كانت لدي دارة بترنزيستورين تستطيع ان تحصل على اي جهد منها لاكن نسيت اين وضعت المخطط وهي بسيطة وفعالة

السلام عليكم ورحمة الله وبركاته
اخى الكريم

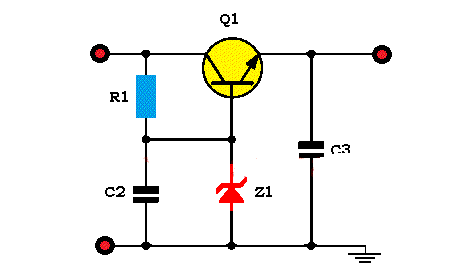

اليك اخى منظم بترانزسستور واحِد

الفولت الخارج = فولت الزينر - فولت القاعدة والمشع
او
الفولت الخارج= فولت الزينر - 7. فولت

R=560 ohm
C= 100 uF
