اريد شرح لهده الدائرة وهي لمنضم شحن

عماد الج · 13-02-2018, 10:08 PM

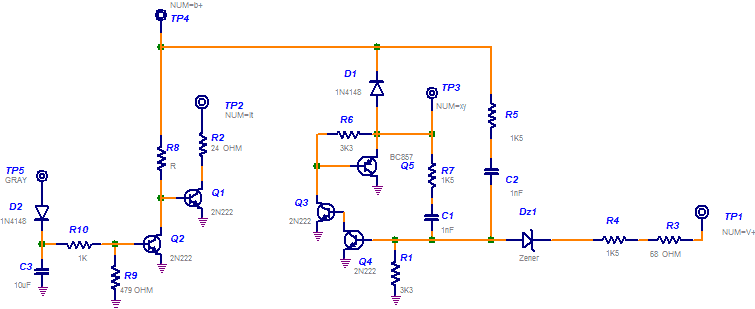

هده دائرة لمنضم شحن بطارية السيارة اعدت رسمه من بطاقة تجارية
وأريد من الاخوان توضيح فكرة عمله

ماجد عباس محمد · 17-02-2018, 06:28 AM

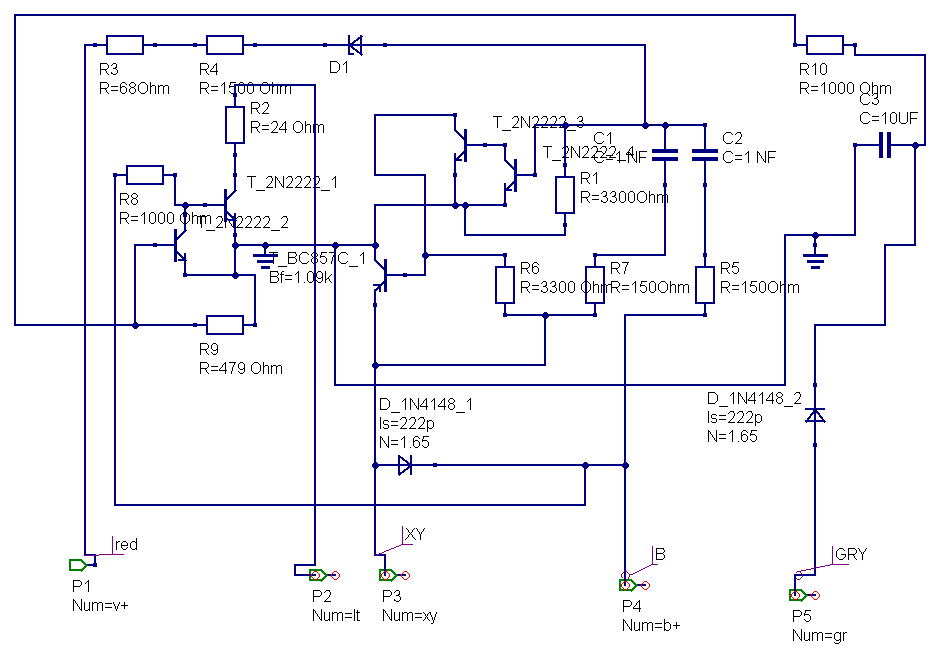

معذرة عند إعادة الرسم بوضع الأرضى منفصل الخ لتبسيط الرسم ستصبح هكذا

و بها خطأ فالترانزيستور 3 لا تغذية لقاعدته
فيما عدا ذلك تصبح دائرة بسيطة

ayam · 20-02-2018, 09:39 PM

هذا غريب , الترانزيستور المذكور حده الاقصى 600 مللى بينما المطلوب لشحن البطاريةبالتأكيد يزيد عن 1000مللى , ايش رأيك استاذي ماجد ؟

ماجد عباس محمد · 21-02-2018, 04:52 AM

الدائرة غير واضح فيها ما يقوم بالشحن و غالبا هو متصل بالأطراف المرقمة بالدائرة و لكنها غير كاملة
