مساعدة بشان المكثفات

[Bahaa599599]

اخواني
كيف يتم اختيار المكثف المناسب لدائرة امبليفير
على اي مبدا وهل يحتاج الى احهزة خاصة ولا لا
بالمناسبة انا اصمم لوحة امبليفير للايسي tda8567q وكتب في الداتا شييت ان المكثف 47uf. لدخول الصوت
لكن لدي راديو قديم لديه سعة 1uf مع وجود مقاومات لا اعرف كم سعتهم وبالنسبة لمخارج دخل الصوت من الهاتف يوجد اربعة مخارج ووصلة السماعة لها ثلاث اسلاك اي من المخارج الاربعة نوصل الاسلاك فيهم وما فائدة المخرج الرابع سؤال اخير ما الفائدة من المخرج رقم ٩ في الايسي وشكرا
ليلة سعيدة سلام

[عبدالله حجازى]

السلام عليكم ورحمه الله

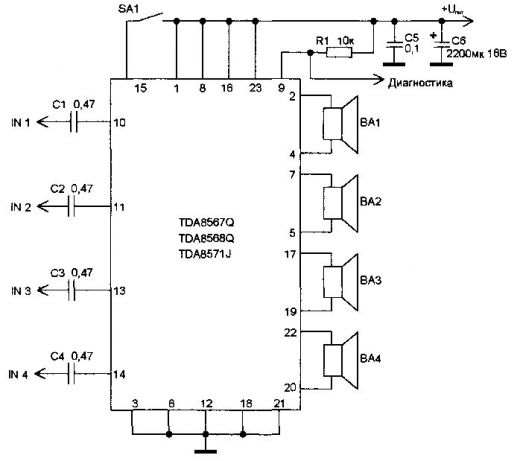

أخي الكريم كما هو واضح في الصوره ترتيب اطراف المتكامله وهي تتحمل تشغيل 4 سماعات ..

بالنسبه للطرف رقم 9 هو طرف التفعيل للمتكامله وبيتم توصيه بمصدر التغذيه مع مرعاه وضع مقاومه 10 كيلو كما هو واضح في الصوره .. وهذا الطرف هو معمول في الأساس لكي يتم التحكم في المتكامله عن طريق ميكرو كنترولر .. كما نعرف ان الميكرو كنترولر لايقدر علي اخراج تيار كافي لتشغيل المتكامله .. ولهذا السبب تم عمل الرجل رقم 9 في المتكامله لكي يتم التحكم في تشغيل وايقاف المتكامله وهذا الطرف لا يحتاج الي تيار كبير كما هو واضح في الصوره ..

ويجب توصيه بمقاومه 10 كيلو حتي لا تتلف المتكامله ..

بالنسبه لجاك الموبايل بالفعل يوجد 4 اطراف ..

بالترتيب التالي ..

أول طرف في الجاك من هو القناه اليمين لإشاره الصوت الخارجه من الموبايل وثاني طرف هو القناه اليسار لإشاره الصوت الخارجه من الموبايل وثالث طرف هو + المايك موجب المايك .ز ورابع طرف هو الأرضي ..

الترتيب علاه من الناحيه الرفيعه للجاك الي أخر الجاك ..

بالتوفيق

[Bahaa599599]

مشكور
اخر سؤال السهم الخارج من الرقم 9 نستطيع ازالته لايضر في شئ والمفتاح على الرحل 15 ما الغرض منه هل هو لكتم الصوت ام لوصل وقطع التيار
