رسفير كاون قاطع بور

[mwstar]

رسفير كاون فضى كورى قاطع و بلقياس الديودات سليمه
الفولتات المكتوبه على البورده
2.5-5-3.3-12-18-24-32

وقياس الفولتات السوكت منزوع
3.5-3.5-3.2-4.8-4.8-12-24.5-32-41.5
السوكت راكب
2.3-2.3-3.2-4.9-4.9-12-23-32-42

و الترانزستور الكبير الى بعد الشوبر وسط مكثفات الخرج بيسخن جدا هل هو السبب


وعند نزع الكبل وتركيبه تعمل شاشه الرسفير لمده دقيقه وتفصل

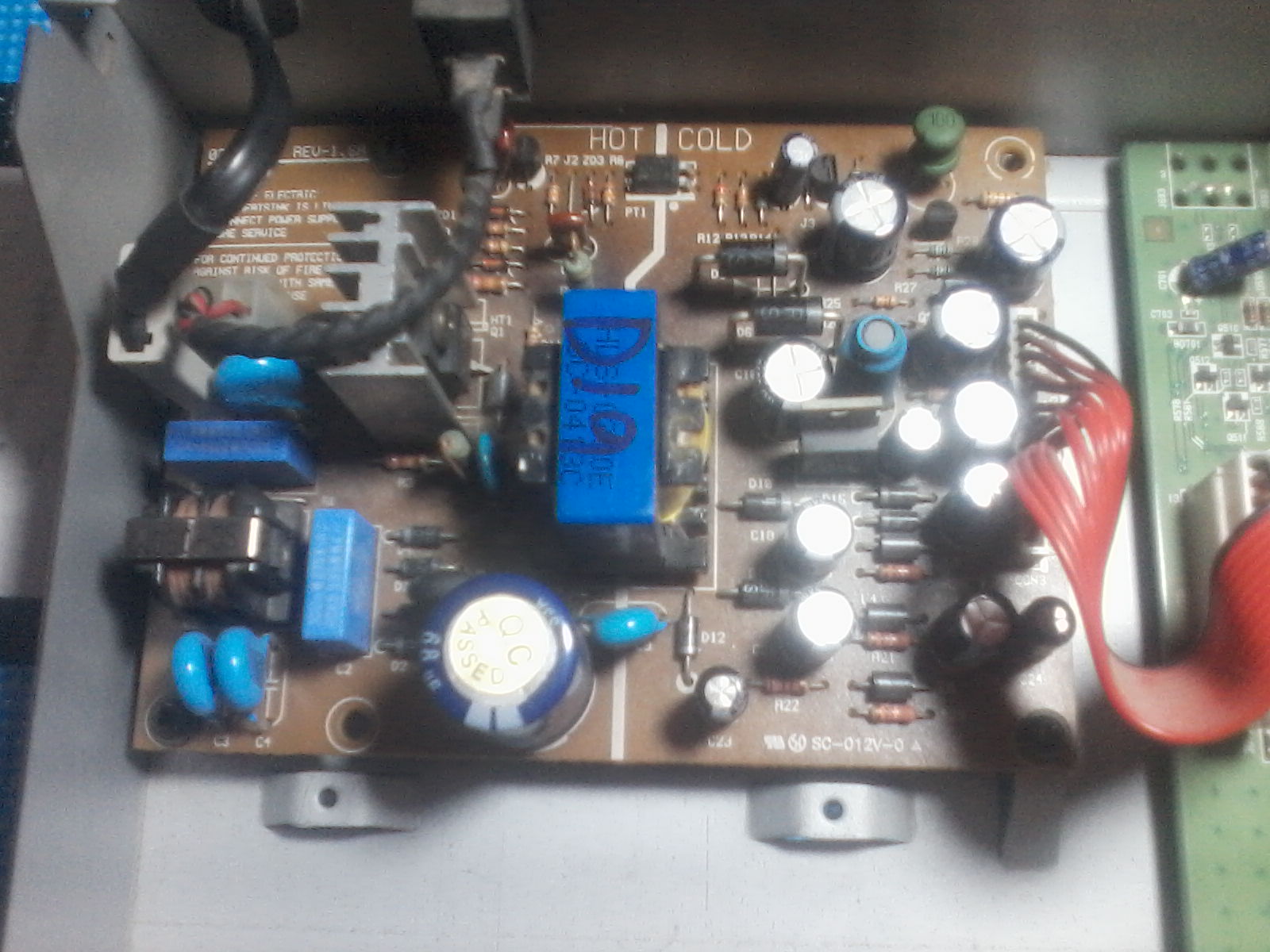

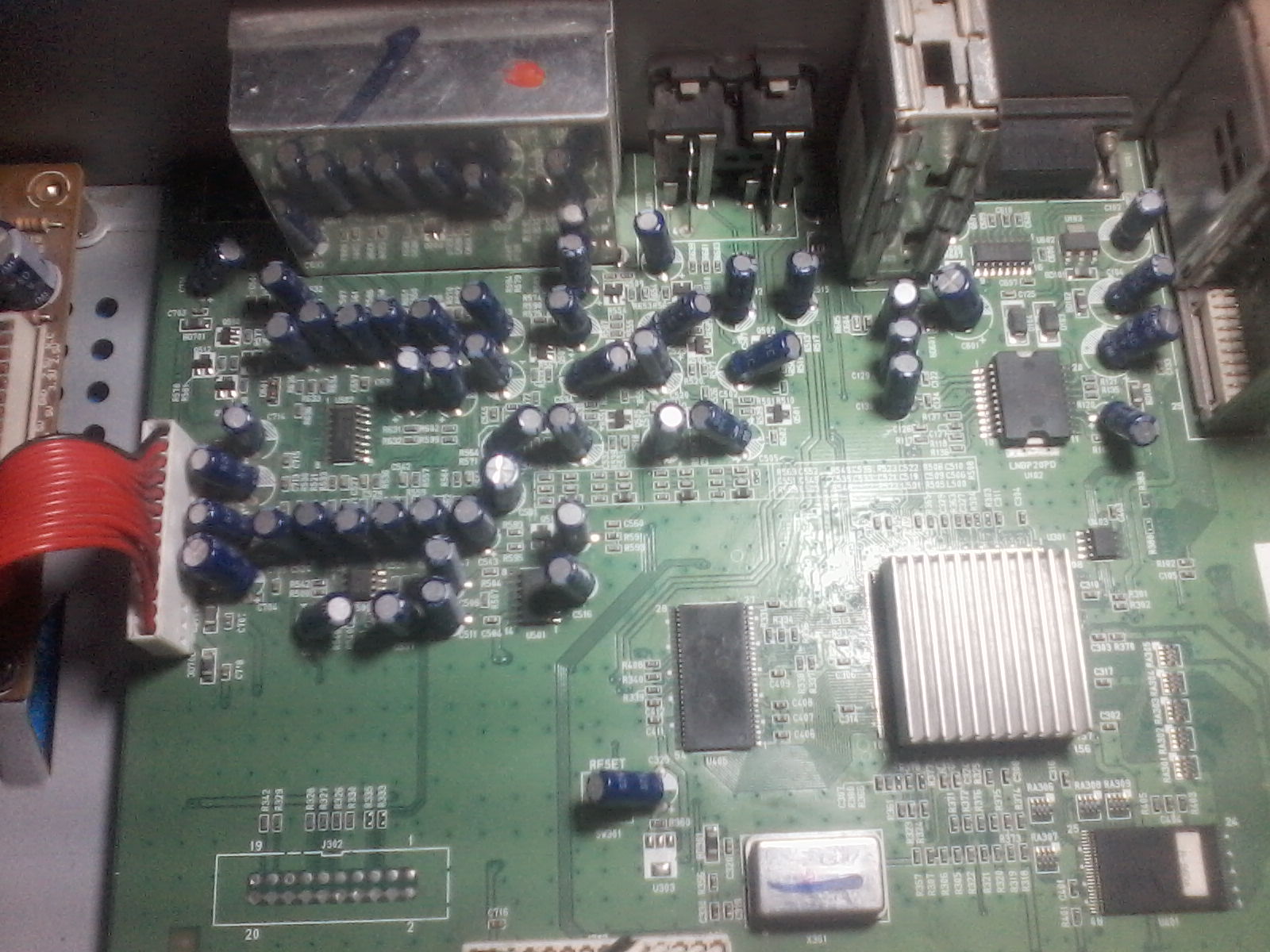

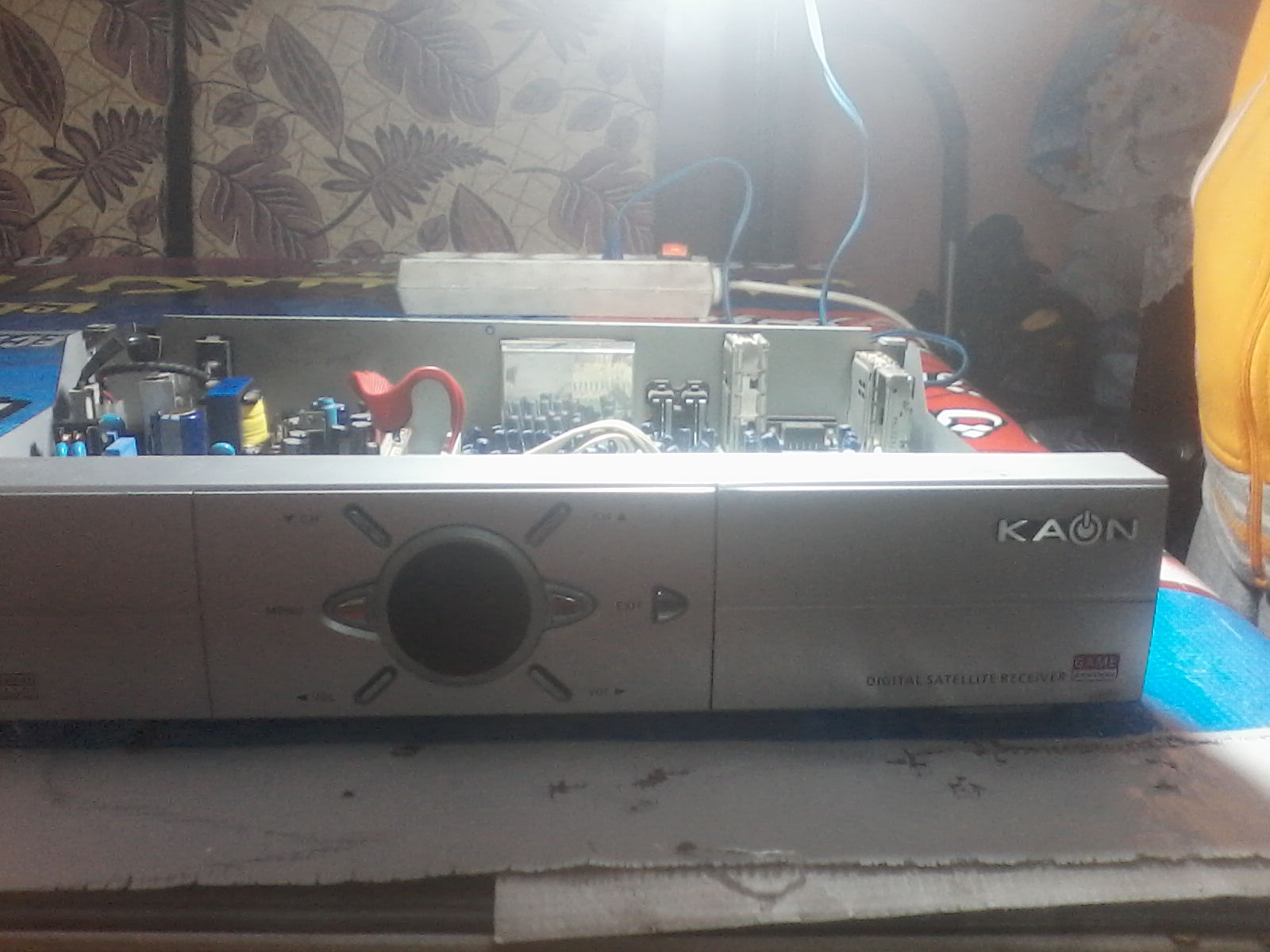

ومرفق صور الرسفير

[محمد حليمة]

بالمرة القادمة اكتب موضوعك بالقسم المناسب ليظهر عند الاخوةوتلقى المساعدة
على كل حال انزع سوكت الباور وراقب حرارة الباور وان بقيت الحرارة مع نزع السوكت ابدل دايود 115 قرب الشوبر على الاغلب بكون شورت ومتابع معك

[mwstar]

اخى الغالى برجاء منك التعليم على صوره البور والف شكر لك

[محمد حليمة]

انزع السوكت وقيس الخروج هل موجودة جميعها
ان كانت موجودة اقطع خط 18 فولت و24فولت خاصة بتغزية الانتكريت وجرب هل سيعمل الجهاز بدون اشارة

[mwstar]

المشاركة الأصلية كتبت بواسطة محمد حليمة

انزع السوكت وقيس الخروج هل موجودة جميعها
ان كانت موجودة اقطع خط 18 فولت و24فولت خاصة بتغزية الانتكريت وجرب هل سيعمل الجهاز بدون اشارة

اخى الفاضل برجاء ايضاح معنى اقطع خط 18 فولت و 24 فولت
