مشكلة في متعقب الشمس

[majidye]

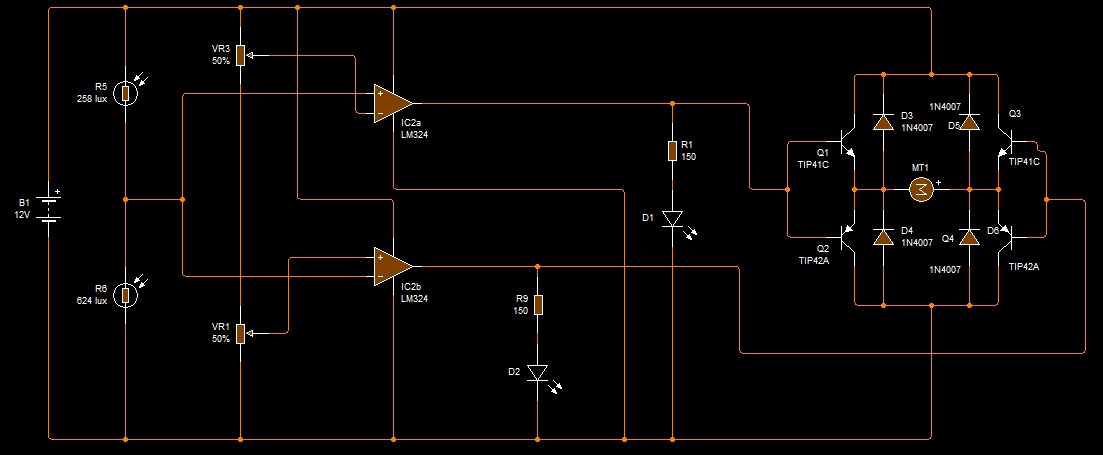

http://www8.0zz0.com/2018/02/20/23/310501414.jpg
الاخوة المهندسين سلام من الله عليكم
لقد قمت بتنفيذ الدائرة المرفقة في الصورة حيث وانا لدي الواح شمسية مثبتة على دينو وبعد تنفيذ الدائرة عملت بشكل جيد بأستثناء حاجة واحدة .
عند تساوي شدة الاضاءة بين الخليتين يتوقف الموتور ، وتبدأ الشمس بالميلان الى ان تزداد الاضاءة على احدى الخلايا و تقل عن الاخرى فيبدأ الموتور بالدوران وهنا المشكلة ،، حيث دوران الموتور يتوقف بعد ثواني لاتتعد الثلاث او الاثنتين وبعد خمس دقائق واحيانا اقل يبدأ بالدوران من جديد لمدة ثانيتن وهكذا ،، اللي اريده كيف اجعل الموتور يدور حتى التعامد تماما (90 درجة ) حيث وان الموتور يتوقف ليس عندما تكون الشمس عمودية تماما 90 درجة وانما في نطاق مجال تساوي شدة الاضاءة وهي عبارة عن عدة درجات تميل عن خط التعامد من جهة الشرق والغرب

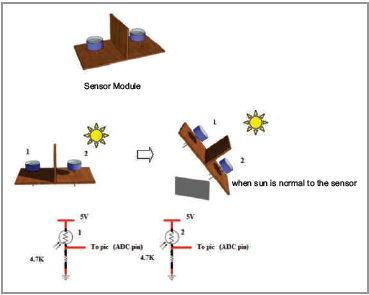

http://www6.0zz0.com/2018/02/20/23/579444215.png
لو لاحظتم في هذه الصورة فانها لاتحدث في الواقع وانما بمجرد ان تميل الشمس لنقل درجة او قل يتحرك الموتور درجة و طول النهار هكذا دون ان تكون الشمس عمودية 90 درجة .
ارجو ان اكون اوضحت مشكلتي و اوصلت ما اريد ان اقوله واتمنى ان اجد لديكم المساعدة .
ولكم جزيل الشكر

[ماجد عباس محمد]

يمكنك ذلك من خلال ضبط VR1,VR3 فكلما اقترب الفولت على الطرف المتحرك عليهما قلت الزاوية التى يتحرك بعدها الموتور

[majidye]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

يمكنك ذلك من خلال ضبط VR1,VR3 فكلما اقترب الفولت على الطرف المتحرك عليهما قلت الزاوية التى يتحرك بعدها الموتور

غيرت في قيم المقاومتين المتغيرتن وهذا يقلل او يزيد زاوية ميل الشمس قبل ان يبدأ الموتور بالدوران لكن ليس هذا ما اقصده لان هذا يجعل الموتور يدور ثانيتين ويتوقف وانا اريده يدور حتى يتم التعامد 90 ثم يتوقف ،

[ماجد عباس محمد]

معذرة
كيف وضعت حساسات الضوء R5,R6
أعنى واقعيا

[majidye]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة
كيف وضعت حساسات الضوء R5,R6
أعنى واقعيا

وضعتهما مائلتين بزاوية 45 درجة احداهما باتجاه الشرق والاخرى باتجاه الغرب ،، وايضا قمت بتعديل الزاوية بدون فائدة

[عبدالله حجازى]

اخي الكريم ..

لو احببت ان انفذ لك هذه الدائره بستخدام متحكم ميكرو كنترولر انا تحت امرك ..

يمكنناا فعل الكثير من المميزات مع استخدام الميكو كنترولر .. ويمكننا عمل خاصيه البحث عن اشاعه الشمس بشكل اتوماتيكي ويتوقف المتور في اتجاه الشمس مبارشره ..

واعني بهذا الأمر عن حلول الظلام وعند شروق الشمس يبدأ النظام بالبحث عن موقع الشمس وبعد التعامد معها يتتبعها الي الغروب

تحياتي لك

[mahmadsolimanra]

من بعد أذن أ\ ماجد عباس محمد
المقصود كيف وضعت حساسات الضوء R5,R6
كيف وضعتهما مائلتين بزاوية********
وهل وضعة الحساسات فى حاجز لهم (( اسطوانه مغلقه ومفتوحه فقط من فوق كل حساس لوحده )) حتى تدخل اشعه الشمس عموديه من فوق فقط

صح كد أ\ماجد عباس محمد ولا انا فهمة غلط

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة mahmadsolimanra

من بعد أذن أ\ ماجد عباس محمد
المقصود كيف وضعت حساسات الضوء R5,R6
كيف وضعتهما مائلتين بزاوية********
وهل وضعة الحساسات فى حاجز لهم (( اسطوانه مغلقه ومفتوحه فقط من فوق كل حساس لوحده )) حتى تدخل اشعه الشمس عموديه من فوق فقط

صح كد أ\ماجد عباس محمد ولا انا فهمة غلط

شكرا أخى الكريم هذا صح وهو ما قصدته

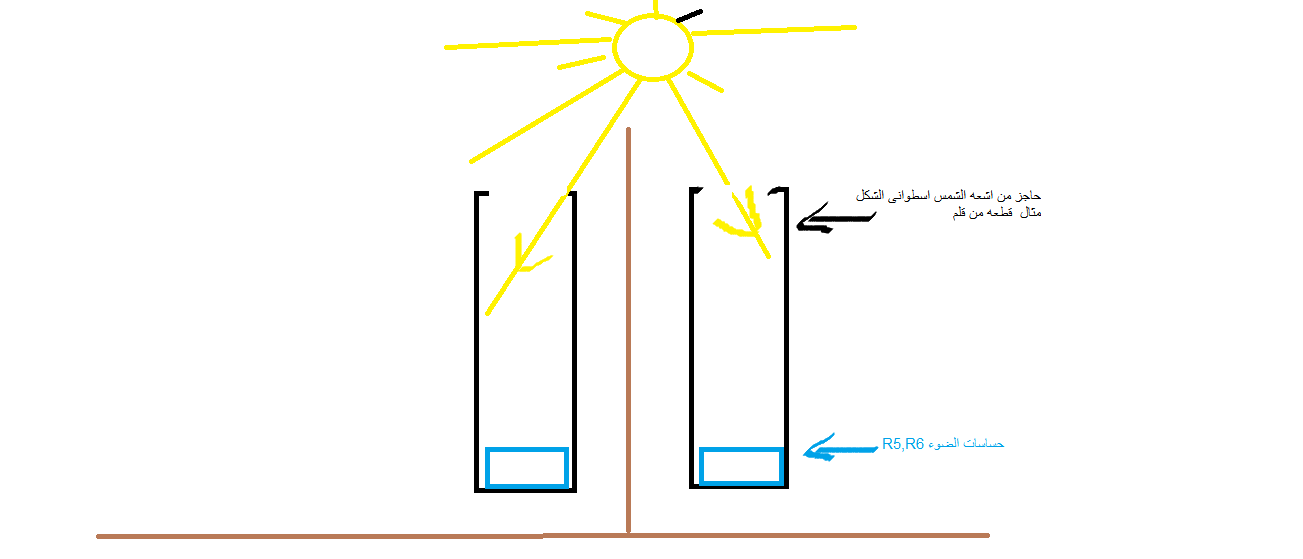

الأنبوب يكون الأفضل لو التنفيذ على محورين أما على محور واحد فيكفى الحاجز الرأسى (باللون البنى) على أن يكون الحاجز فى اتجاه الشمال/الجنوب أى متعامد على اتجاه حركة الشمس و الحساسين أقرب ما يكون له
