رسفير كاون 570 فرى قاطع بور

[mwstar]

رسفير كاون 570 فرى قاطع و بلقياس الديودات سليمه
الفولتات المكتوبه على البورده
2.5-5-3.3-12-18-24-32

وقياس الفولتات السوكت منزوع
3.5-3.5-3.2-4.8-4.8-12-24.5-32-41.5
السوكت راكب
2.3-2.3-3.2-4.9-4.9-12-23-32-42

و الترانزستور الكبير الى بعد الشوبر وسط مكثفات الخرج بيسخن جدا هل هو السبب


وعند نزع الكبل وتركيبه تعمل شاشه الرسفير لمده دقيقه وتفصل

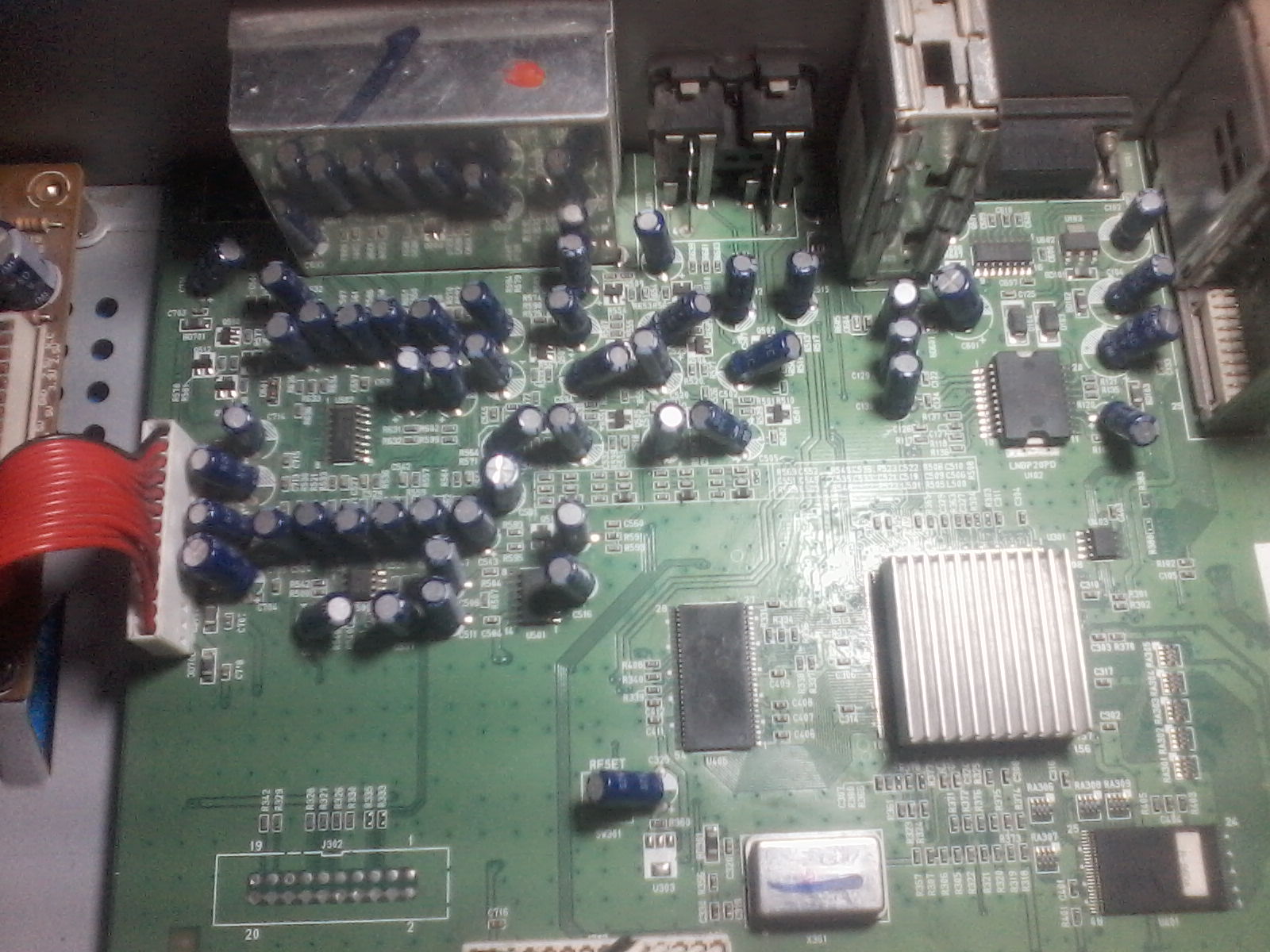

ومرفق صور الرسفير

[gadmou]

السلام عليكم اخي العزيز
الاحظ ارتفاع في الفولتية
راجع المكونات المشار اليهم في الصورة

[محمد حليمة]

هاد الباور احيانا يعطيك قياس وهمي
ابدل الفوتكبلر مع ترانسستور tl431 وتاكد من جميع زنرات قرب فوتكبلر وان لم ينفع ابدل مكثفات مرتبطة مع طرف 3.3 فولت
