laser driver

Bahaa599599 · 02-03-2018, 01:10 PM

شباب مسا الخير
احتاج الى تحليل كامل لكل عناصر الدائرة السفلى
اسم كل قطعة ولو توفر بعض الصور للمساعدة
وشكرا[IMG]

[/IMG]
سؤال اخير اي دارة خرجها افضل السابقة ام لوحة lm317
[IMG]

[/IMG]

Bahaa599599 · 04-03-2018, 06:30 AM

شباب مافي حد يساعد
ارجو المساعدة ولو بشئ بسيط
سلام

burai nuraldaem · 04-03-2018, 08:25 AM

الصوره ليست ظاهره في المشاركه
ارفعها مره اخري

Bahaa599599 · 04-03-2018, 12:24 PM

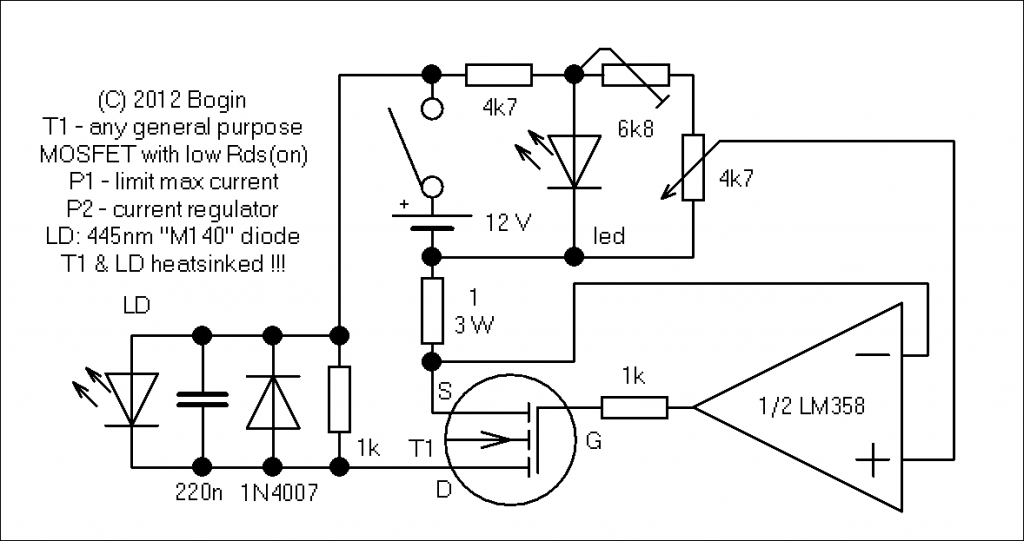

هذه الاولى

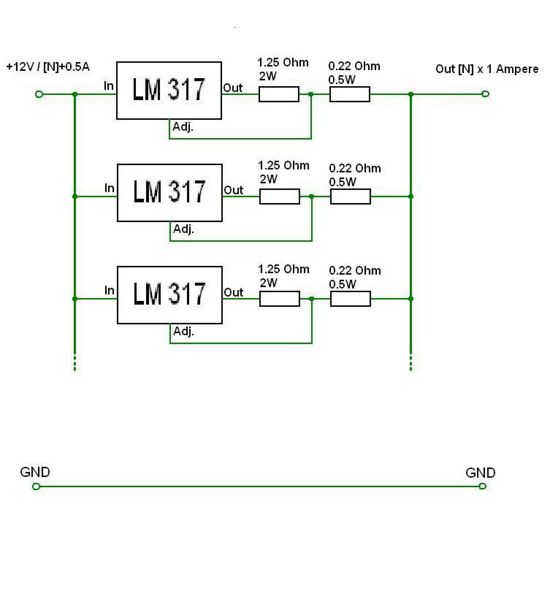

وهذة دائرة lm317

burai nuraldaem · 05-03-2018, 08:50 AM

معذره علي التاخير
الدائره الاولي عناصرها
مقاومات ثابته ومتغيره
ومكثف وموسفيت
ومفتاح وبطاريه
ومكبر عمليات يحوي وحدتين
وثنائي باعث واخر باعث ليزر ازرق
الدائره مشروحه في التعليق الجانبي بالصوره
سؤال اخير اي دارة خرجها افضل السابقة ام لوحة lm317
لا اعلم ماذا تعني بالمفاضله بين الدائرتين
الاولي معروفه والثانيه تضاعف التيار بعدد الوحدات الموصله توازي !!
هل تعني من ناحيه القياده ؟؟

Bahaa599599 · 05-03-2018, 09:42 AM

مشكور
ممكن اعرف نوع ورقم الموسفيت
بالنسبة للايسي اي اطراف نستخدم
وبالنسبة للفرق اي دارة تعطي قدرة اكثر للليزر في شدة الاضاءة
وقوة الحرق

burai nuraldaem · 05-03-2018, 11:26 AM

الموسفيت سهل مكتوب ان تختار عنصر عام ذو مقاومه تشغيل منخفضه
اعرف التيار المطلوب القدره المبدده وما الي هنالك
الاطراف 1 2 3 وتجدها داخل الداتا شيت
https://www.google.com/url?sa=t&rct=..._hkzyk7OvZBPFv
معذره انا لا اعرف كثيرا عن الليزر لكن الدائره انت تحدد عواملها من حيث التيار المطلوب وجوده العناصر وثمنها وحوجتها للتبريد ونوع البيئه التي ستعمل بها الدائره
الظاهر من الدائره الاولي ان تيارها متحكم به ( سهل الضبط )
اما الثانيه فتيار ثابت ويتغير باضافه او نقص مرحله توازي( صعب الضبط علي قيمه معينه )

Bahaa599599 · 05-03-2018, 01:17 PM

مشكوور جدا
