[Hussain800]

السلام عليكم ورحمة الله وبركاته
الرجاء اخوتى فى القرية المساعدة فى حل هده المشكلة والتى اعتقد انه يعانى منها الكتير حسب اعتقادى ..
المشكلة هى فى الكريستالة او المدبدب 32.768 HZ

وهى انى اشتريت مجموعة كبيره وعند تركيبها على دارة الساعة الالكترونية لاحظت ان الساعة تقدم فى الوقت؟؟؟ تقريبا كل يوم تقدم حوالى 2 تانيه يعنى تقريبا فى الشهر حوالى دقيقة او اكتر شوية ؟؟ وهده مشكله انا اعتمد على الدارة DS1307 ولاكن حصلت هده المشكلة التى لم تكن فى الحسبان ..
الاجراءات التى قمت بها ..

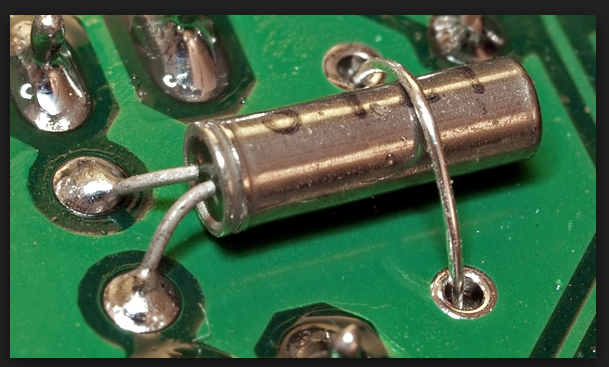

اولا قمت بتوصيل ارضى على الكريستالة كما فى الصورة الاتية ولاكن بدون فائدة

تانيا
اشتريت ساعة الكترونية مستوردة من شركة اجنبية وهده الساعة وجدت بها كريستالة نفس شكل 32.768 ولاكن مكتوب عليها ارقام تانية وهى S521 او S52I المهم شاهدوها فى الصورة اسقل الموضوع ؟؟ المهم اخدت قراءت هده الكريستالة عن طريق جهاز قياس الردد فوجدت القراءة على هده الكريستالة 32.768 هيرتز .. تمام قمت باستبدال الكريستالات يعنى الكريستالة اللى من ساعة الشركة الاجنبية ركبتها على الساعة بتاعتى والكريستالة اللى كانت فى الساعة بتاعتى ركبتها على الساعة الاجنبية .. اللى حصل ان الساعة الاجنبية بداءت تقدم فى الوقت والساعة بتاعتى مشيت على الوقت كويس .؟؟؟ يعنى تاكد ان المشكلة من المدبدب 32.768 ....بعد ان كنت قد شككت فى DS1307 .. المهم الرجاء من اخوتى فى القرية المساعدة ادا امكن فى ايحاد طريقة لكى اعدل بها هدا التردد .. علما بانى قد قمت بقياس التردد على الكريستالة بتاعتى على جهاز التردد اعطتنى تردد 32.768 ولاكن لم اترك عليها الجهاز لفترة طويله لكى اراقبها متلا فقط قياس سريع ..
ملاحظة

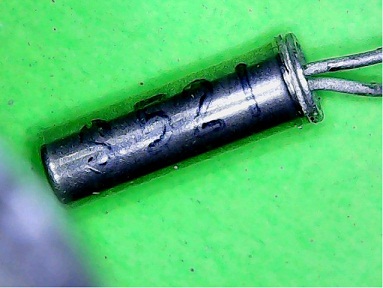

وهده صورة الكريستالة اللى فكيتها من ساعة الشركة الاجنبية


والله الموفق

[ماجد عباس محمد]

هذه المشكلة سبق رفعها هنا و قد رددت عليها
أخى الكريم المسألة ببساطة انت حددت أن الساعة تقدم 2 ثانية فى اليوم بسبب الكريستال
اليوم فيه 86400 ثانية أى أن دقة الكريستال لديك هى 1 : 43200 أى أقل من 1 :40 ألف أو اقل من 25 فى المليون
الحل إما تشترى كريستال أكثر دقة من هذه مثلا 2 فى المليون بالإتصال بمصنع الكريستالات مباشرة و تستورد تلك الوحدات ذات الدقة الأعلى بثمن أغلى أو تستخدم مكثف متغير " تريمر " و تضبطه لكل ساعة على حده ، أو تضيف مكثف 1 بف وترى أثره ثم تغيره ب 2 بف وهكذا حتى تجد ضالتك

و لا أظن ان ثانيتين فى اليوم لها ذلك الأثر فى قوم اعتادوا أن يتواعدوا
أراك بعد العصر أو اصلى الظهر و آتى اليك

[Hussain800]

السلام عليكم ورحمة الله
اخى تانيتين فى اليوم توئثر تبين مع طول الوقت بعض الاحيان وصلت معى فى الشهر الى دقيقتين ونصف الموضوع مو قصة قوم تواعدو مو تواعدو احنا بدنا نحاول نعمل حل يزيد من عملية الدقة اخى ..تنانيا الكريستالات سعرها رخيص جدا وصينا على اغلى ثمن ولاكن التاجر اللى بيستورد بيقول هدا احسن نوع .. وشفنا كم من عينة اتضح انو نفس المشكل ؟؟؟؟
فاادا امكن اخى ماجد زى ماقلت ممكن تفهمنى واحد من الحلين واعتقد انو ممكن يوصلنا الى ضالتنا وهو .
1-اضافة مكثف ممكن توضحلى ولو برسم بسيط ..
2- طريقة المكثف المتغير كم قيمته وكيف يتم تركيبة ادا امكن بالرسم..
وبارك الله فيك اخى ماجد وجزاك الله خير على سرعة ردك وعلى التوضيح
والله الموفق

[ماجد عباس محمد]

التاجر يقول هذا أحسن نوع لكن الواقع يشير لوجود نوع أفضل منه لكن تحتاج لأن تستورد انت مباشرة
عموما استخدام أى كريستال يكون لها توصيل خاص طبقا لتركيبها و المذبذب المستخدم معها وهذه لها عدة طرق لكن مع مذبذبات أخرى

باستخدام متكاملة الوقت الحقيقى المعروفة لم تضع الشركة أى مكثفات معها لذا فإقتراحى مبنى على التطبيقات المماثلة
ضع مكثف 1 بف بين أى من طرفى الكريستال و الأرض و راقب النتيجة فإن لم يؤثر أو اوقف الوقت ضعه على الطرف الآخر
إن تحسن الوضع استخدم 2 بف و هكذا حتى تصل للقيمة التى تناسبك
إن زادت القيمة عن 4 بف هنا فقط يمكنك استخدام المكثف المتغير و اسمه "تريمر" وهذه صورته
https://www.google.com.eg/search?q=t...hrome&ie=UTF-8
