اقتباس:
المشاركة الأصلية كتبت بواسطة محمد البنا.
السلام عليكم انا هاوى فى مجال الاليكترونيات وبتواجهنى اسأله كتيره اسمحولى افهم بعض النقاط
1- كيف يتم تحديد اقصى امبير يدخل الدائره هل بتوصيل مكثف على التوالى مع دخل التغذيه ام هناك طرق اخرى
|
قانون أوم و الذى يقول أن التيار = الفولت على المقاومة (أو المعاوقة فى حال وجود ملفات و مكثفات)
اقتباس:
قمت بحساب المقاومه السعويه هنا 1/2*3.14*50*.000006 =530
واقصى امبير يداخل للدائره 17.2/530 = 32ملى امبير
|
كلا تستخدم القيمة الفعالة 12.22 فولت ÷ 530 =23 مللى
السابق حسابه هو القيمة العظمى عند حدوث قصر بالخرج لكن لهذه الدائرة التيار = صفر
اقتباس:

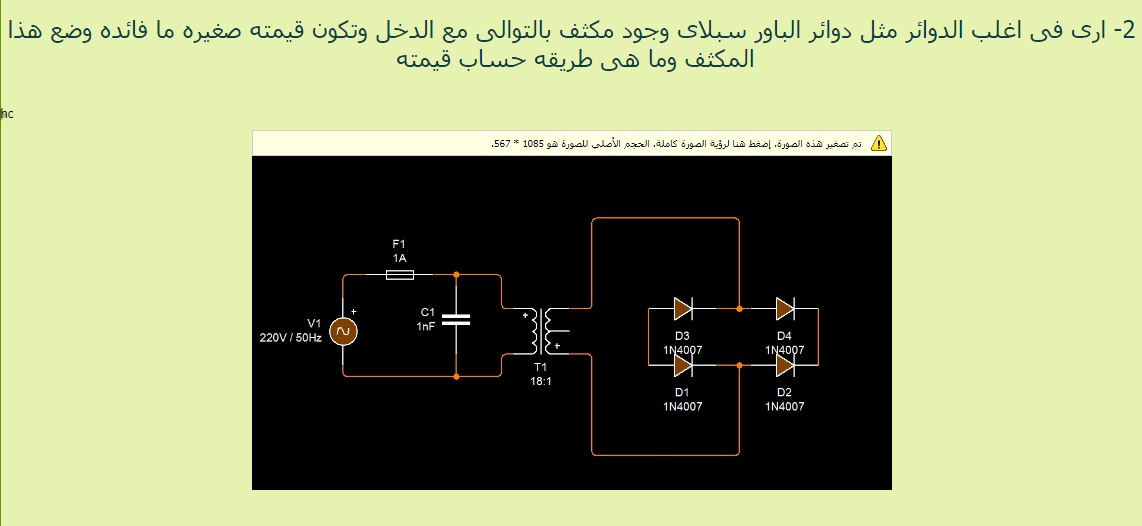

2- ارى فى اغلب الدوائر مثل دوائر الباور سبلاى وجود مكثف بالتوالى مع الدخل وتكون قيمته صغيره ما فائده وضع هذا المكثف وما هى طريقه حساب قيمته
|
هذا المكثف للتخلص من الضوضاء التى قد توجد على المصدر 220 من تشغيل موتورات أو غيرها من الأحمال الحثية
اقتباس:
3- عند توصيل مكثف التنعيم تم تقسيم الامبير على المكثف والليد
كيف يمكننى حساب القيمه الصحيحه لمكثف التنعيم رياضيا ؟
|
التيار بعد التقويم مستمر ولا يمر خلال المكثف
مكثف التنعيم يحسب بحسب الحمل و كم يتبقى من المتغير عليه
السعة = التيار فى الزمن بين النبضتين ÷ الفولت المتغير المتبقى عليه
اقتباس:
4- عند تجربه ليد اتضح انه يعمل بدون مشاكل لكن اتضح الاتى :
* الفولت الخارج من دائره التقويه قيمته تتغير من 1.5 الى 4 فولت
* ونفس القيم على المكثف والليد متغيره بشكل دائم ولا يوجد ثبات
فى قيم الفولت نهائى
|
هل هذه القيم على المحاكى أم واقعيا
الليد سيحترق لو عليه 4 فولت
اقتباس:
5- ما فائده ملف الفلتره وما هى طريقه عمله وهل هو ملف 1:1 ؟
|
نعم هو ملف 1:1 و فائدته مع المكثفات التالية أن يمنع الشوشرة الخارجية من الدخول للجهاز و يمنع الشوشرة المتولدة داخل الجهاز من الخروج لتؤثر على الأجهزة المجاورة
اسئله من شخص مبتدئ
