[حمد سيد]

انا عندي شبكة قنوات الي بتبقا متواصله في الشوارع واريد تصنيع مكبر لتحسين وتكبير الاشاره لمسافات تصل إلي ٣٠٠ متر ارجو مساعدتي في إنشاء المشروع وانا افهم شويه في عالم الاكترونيات لان المكبرات الالكاد غاليه والصيني ضعيفه

[ماجد عباس محمد]

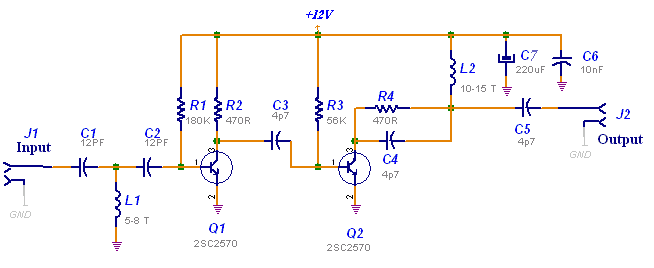

لأفضل نتائج تحتاج مكبر مثل MAR-1 أو MAR-2 أو مكافئاتها لكن ربما لا تكون متوافرة محليا لذا فهذه الدائرة تكون بديلة

و يراعد بشدة قواعد الترددات العالية و الفائقة فى تنفيذ مثل هذه الدوائر

[حمد سيد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد لأفضل نتائج تحتاج مكبر مثل MAR-1 أو MAR-2 أو مكافئاتها لكن ربما لا تكون متوافرة محليا لذا فهذه الدائرة تكون بديلة و يراعد بشدة قواعد الترددات العالية و الفائقة فى تنفيذ مثل هذه الدوائر

طيب ممكن ملف الطباعه بتاعو وممكن اسماء المكونات وقيمتها وهل ممكن ااخد منها اكتر من خرج ٣او اربعه وهيعملو بكفاءه في جودة الصوره ومنع التشويش وتنقية الصوره

[ماجد عباس محمد]

للأسف ليس لدى الملف فقد جربتها منذ أكثر من 10 سنوات ولم اعد بحاجة إليها
أيضا للأسف لا يمكن أخذ أكثر من خرج لأن الخرج سيقسم قدرة الخرج على عدد المخارج بمعنى يوجد فى السوق موزع يحول من مدخل لثلاث مخارج أو أكثر وهذا ببساطة سيوزع دخله علي عدد مخارجه مما يجعلك ستحتاج مكبر آخر على كل خرج
الدائرة ليس بها غموض مجرد مقاومات و مكثفات و 2 ترانزيستور

[حمد سيد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد للأسف ليس لدى الملف فقد جربتها منذ أكثر من 10 سنوات ولم اعد بحاجة إليها أيضا للأسف لا يمكن أخذ أكثر من خرج لأن الخرج سيقسم قدرة الخرج على عدد المخارج بمعنى يوجد فى السوق موزع يحول من مدخل لثلاث مخارج أو أكثر وهذا ببساطة سيوزع دخله علي عدد مخارجه مما يجعلك ستحتاج مكبر آخر على كل خرج الدائرة ليس بها غموض مجرد مقاومات و مكثفات و 2 ترانزيستور

طيب معلش انا بحثت ودورت عن الترانزوستور ولم اجده وكل ما اروح لحد يقولى ده قديم اوى مفيش دايره تكون مكوناتها متداوله وموجوده او بديل ل c2570 انا سالت عن بديل ولم اجد

[ماجد عباس محمد]

لا اعلم عن بديل موجود لديك
هذا ترانزيستور تردده يصل إلى 5 جيجا - ابحث عن واحد بنفس التردد

[عمر سلامة]

السلام عليكم ورحمة الله
سمحوا لي بإبداء رأي
يمكنك استخدام BFR91A أو BFR96
وهذه ايضا ترانزستورات نادرة ولكن BFG520 او BFG540 متوفرة ويشتريها او يطلبها طلبة الجامعات من المتاجر المتخصصة في العواصم وليس باعة قطع الراديو ومصابيح شور وفوانيس التوفير
هذه الترانزستورات التي اقترحتها عليك لمراحل التكبير الاولية وللحصول على مرحلة قدرة للتوزيع استخدم BFG541 او BFG591
يمكنك الحصول على MMIC من اي عائلة ERA ، MSA، MAR، الخ وبتردد عالي وتتبعها بمرحلة قدرة وعند تغيير ترانزستورات اي دائرة بما يشابه عليك التغيير احيانا بإعدادات اخرى للدائرة.
وانت تقول انك مبتديء بالإلكترونيات، للأسف دوائر التردد العالي لا يتقنها مبتديء الإلكترونيات بدون نصائح ودليل وارشاد خاصة ما تريد انت.
ابحث عن دوائر جاهزة مجربة وعناصرها متوفرة وتكلفتها مناسبة وتنفيذها اللوحة والعلبة والضبط والتعيير الخ مشروح ومفصل وميسر.

[حمد سيد]

اقتباس المشاركة الأصلية كتبت بواسطة عمر سلامة السلام عليكم ورحمة الله سمحوا لي بإبداء رأي يمكنك استخدام BFR91A أو BFR96 وهذه ايضا ترانزستورات نادرة ولكن BFG520 او BFG540 متوفرة ويشتريها او يطلبها طلبة الجامعات من المتاجر المتخصصة في العواصم وليس باعة قطع الراديو ومصابيح شور وفوانيس التوفير هذه الترانزستورات التي اقترحتها عليك لمراحل التكبير الاولية وللحصول على مرحلة قدرة للتوزيع استخدم BFG541 او BFG591 يمكنك الحصول على MMIC من اي عائلة ERA ، MSA، MAR، الخ وبتردد عالي وتتبعها بمرحلة قدرة وعند تغيير ترانزستورات اي دائرة بما يشابه عليك التغيير احيانا بإعدادات اخرى للدائرة. وانت تقول انك مبتديء بالإلكترونيات، للأسف دوائر التردد العالي لا يتقنها مبتديء الإلكترونيات بدون نصائح ودليل وارشاد خاصة ما تريد انت. ابحث عن دوائر جاهزة مجربة وعناصرها متوفرة وتكلفتها مناسبة وتنفيذها اللوحة والعلبة والضبط والتعيير الخ مشروح ومفصل وميسر.

'طيب يا اخ عمر ما انا بقول انا عايز دايره تكون جاهزه ومجربه بلفعل وقصدت موقع القريه لاني اثق به وباعضائه ارجو منك لو تعلم عن دائره ميسره ومجربه ان لا تبخل على بها لانى احتاجها بشده ودورت على النت فوجدت كتير وسيت انى فى متاهه ومشعارف اجرب وفى الاخر انها لا تصل لعملي
