ارجو المساعدة

[gh-b]

لو سمحتم عندي كبستين واحدة من هذه


و واحدة من هذه


كان موصل على الكبستين محرك يعمل على بطارية 12 فولت و بالنقل بين حركتي الكبسة الاولى كان يغير اتجاه دورانه و لكن عند الدعس على دعاسة
اما الكبسة الثانية فكانت لاشعاله و اطفاءه و عند اشعاله يشتعل ضوء
لاحد الاسباب تم فك كل الاشرطة و الان لا اعرف كيف يجب ان اوصلهم
من سيقول اني لم اضع دائرة فانا مشكلتي اني لا اعرف كيف اركب و اصل هذه الدائرة
العناصر كلها ذكرتها ارجو مساعدتي باعادة تجميع ههذه الدائرة لاني تلخبطت بسببها

[mourad3d]

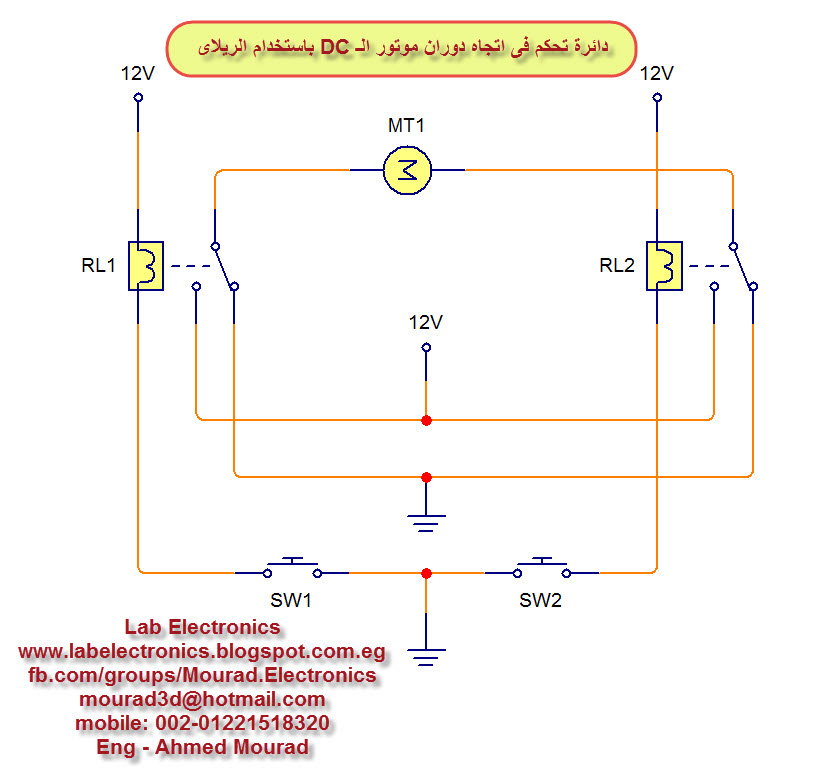

تفضل اخى هذه الدائرة من تصميمى وتعتمد فقط على الريلاى واتنين مفتاح وتعمل على تغير اتجاه دوران الماتور

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة gh-b

لو سمحتم عندي كبستين واحدة من هذه


و واحدة من هذه


كان موصل على الكبستين محرك يعمل على بطارية 12 فولت و بالنقل بين حركتي الكبسة الاولى كان يغير اتجاه دورانه و لكن عند الدعس على دعاسة
اما الكبسة الثانية فكانت لاشعاله و اطفاءه و عند اشعاله يشتعل ضوء
لاحد الاسباب تم فك كل الاشرطة و الان لا اعرف كيف يجب ان اوصلهم
من سيقول اني لم اضع دائرة فانا مشكلتي اني لا اعرف كيف اركب و اصل هذه الدائرة
العناصر كلها ذكرتها ارجو مساعدتي باعادة تجميع ههذه الدائرة لاني تلخبطت بسببها

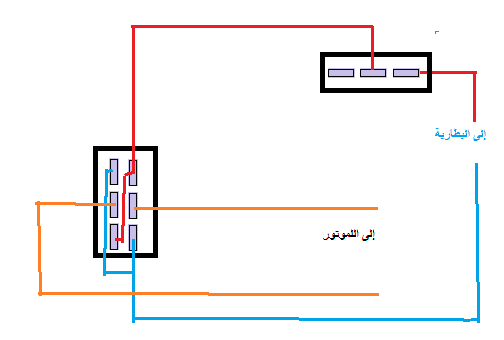

هذه دائرة باستخدام ما لديك من مفاتيح

[gh-b]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذه دائرة باستخدام ما لديك من مفاتيح

هي تماما ما اردت شكرا لكن ذكرت ان هناك دعسة ليعمل الموتور عند الضغط عليها و هذه هي مشكلتي الكبرى في الواقع
الدعسة لها سلكين لا اعرف مع ماذا اصلهم او على اي مفتاح من المفاتيح

[ماجد عباس محمد]

على التوازى مع المفتاح العلوى فهو أيضا له طرفين متصلين فقط ووظيفته تشغيل و إيقاف الموتور

[gh-b]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

على التوازى مع المفتاح العلوى فهو أيضا له طرفين متصلين فقط ووظيفته تشغيل و إيقاف الموتور

على التوازي !!!
كيف على التوازي ؟ما فائدته على التوازي ؟ لن يتحكم بجهد البطارية اذا كان على التوازي معها ؟

[ماجد عباس محمد]

معذرة "دعسة" ليست مفهومة بالنسبة لى و أظنها زر بالضغط عليه يعمل الموتور
أما تحكم فى جهد الموتور فهذا شأن دوائر الكترونية أخرى

[gh-b]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة "دعسة" ليست مفهومة بالنسبة لى و أظنها زر بالضغط عليه يعمل الموتور
أما تحكم فى جهد الموتور فهذا شأن دوائر الكترونية أخرى

نعم هي تعتبر زر لها سلكين و هما مشكلتي كانا موصلين على احد هذه الازرار الي وضعت صوتهم و من خلال الضغط عليه اي وصلهم ببعض يدور المحرك و من خلال التبديل بازرار الكبسة ككما قلت يتغير اتجاه دورانه و هذ لا مشكلة فيه لكن كيييق اصل هذه الدغسة او الزر بشريطيه ليدو الموتور فقط عند الضغط عليه ؟
