عطل باور سبلاى HP Compaq 6005

mohamedashour · 09-04-2018, 10:27 AM

السلام عليكم
تحية طيبة وبعد
باور سبلاى لكيسة HP Compaq 6005
المشكلة انه بيشتغل مرة واحدة بالصدفة كل 100 محاولة
تم تغير مكثفات الخرج كلها
تم تغير مكثف 450 فولت بمكثف 400 فولت
تم تغير ايسي tny278pn
تم اعاده اللحام علي البورده كلها
ولكن للاسف مازالت المشكله قائمة مش عارف العطل منين.
ياريت المساعده من المهندسين الافاضل

فراس الدين · 09-04-2018, 06:20 PM

جرب تشغل البور لوحده قفله بين الاخضر والاسود
وقيس الفولتات على السوكت ٥ .٣.٣

mohamedashour · 09-04-2018, 09:10 PM

شكرا لرد حضرتك
لما بعمل قفله علي الاخضر والاسود مره يشتغل من ضمن 100 مره
الباور نوعه HP Compaq 6005 مفهوش فولت 3.3
بيخرج 12 فولت
رجاء المساعده من حضرتك ودي صوره الباور سبلاي

ماجد عباس محمد · 10-04-2018, 05:09 AM

أخى
الاصلاح لا يأتى بالتغيير بل يجب أن تنزل الداتاشيت لكل متكاملة و ستجد فيه دائرتها الأساسية و من ثم تقيس الفولتات حتى تعلم ما سبب ذلك
فمثلا المتكاملة التى ذكرتها TNY278PN تعمل مع اوتو كبلر و زينر
هل قمت بقياس الفولتات حولهما و تأكدت من التغذية الراجعة لها؟
كل هذه الوحدات بها تحسس للتيار و عند زيادته تتوقف الوحدة يجب القياس لتحدد ما إن كان هذا أحد الأسباب

mohamedashour · 10-04-2018, 08:55 AM

اخي
تغديه المتكامله TNY278PNتماام وجود vcc 300v علي رجل الايسي الفولت قادم من موجب مكثف الالكو عبر مقاومه فيوزيه
وفولت الاستاند باي مظبوط اخي يعني المتكامله تعمل وكل العناصر حول المتكامله سليمه . المشكله ان الباور فيه علي اللون الاخضر 4 فولت هذا يعني سلامه دائره الاستاند باي ولكن لما بجي اعمل قفله بين الاخضر والارضي مروحه الباور تلف لفه بسيطه وتقف وبعد عده محولات ممكن يشتغل كويس لمده ساعه ويرجع نفس العطل

رجاء المساعده في حل المشكله انا عندي 3 باورات كمان فيهم نفس العطل ولكن للاسف مازالت المشكله قائمة مش عارف العطل منين.
اسف علي الاطاله

ماجد عباس محمد · 11-04-2018, 05:08 AM

أول مشاركة تقول أنها "كيسة" و البحث يفيد أنها على الأقل 300 وات

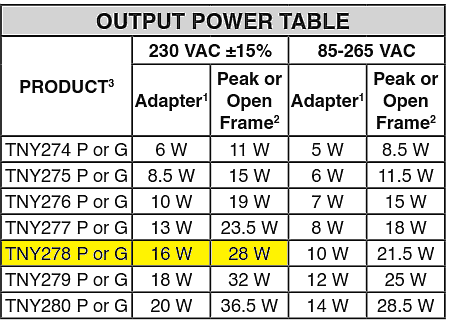

المتكاملة TNY طبقا للداتاشيت

ستعطى 16 وات فقط لهذا فالغالب أنها مسؤولة فقط عن جهد standby
و من المتوقع وجود متكاملة أخرى للتغذية الرئيسية وهى التى لا تعمل معظم الوقت وهذا شأن كل وحدات التغذية التى تعاملت معها و إن اختلف التصميم
الدوائر بالبحث لم تعطى هذا الطراز المحتوى لهذه المتكاملة لذا قلت لك يجب أن تنزل الداتاشيت ثم تفحصه

mohamedashour · 12-04-2018, 01:45 PM

اخي الكريم
بعد الفحص وجدت مكثف شورت25v 47
رفعته لسه الشورت موجود علي البوره
المكثف ده متصل بمتكامله برقم cm6502sx
14 بن رفعت الايسي من علي البورده الشورت انتهي مع سلامه فولت الستاند باي .المشكله اني مش لاقي المتكامله دي
ممكن بديل لهذا الايسي وجزاك الله كل الخير

ماجد عباس محمد · 13-04-2018, 05:49 AM

ربما ستحتاج لشرائها من على اكسبقريس
https://www.aliexpress.com/w/wholesale-cm6502sx.html
