شحن بطارية اوتوماتيكي

lotomoh99 · 12-04-2018, 06:57 PM

هل يمكن المساعدة في تصميم دائرة شحن بطارية سيارة تفصل عند أمتلاء البطارية اوتماتيكي

عريبى محمود · 12-04-2018, 10:19 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة lotomoh99

هل يمكن المساعدة في تصميم دائرة شحن بطارية سيارة تفصل عند أمتلاء البطارية اوتماتيكي

السلام عليكم ورحمة الله وبركاته
اخى الكريم

بالقرية تم مناقشة هذه الدوائر كثيرا حاول البحث عنها بالمنتدى وخاصة مواضيع استاذنا الغالى علم وفكر ( الباشمهندس محسن )

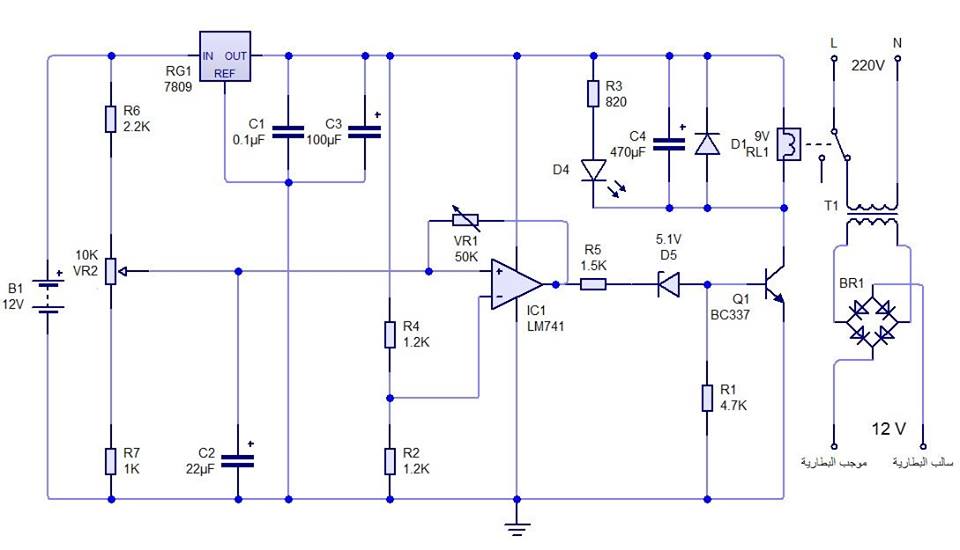

واليك دائرة من دوائر فصل الشاحن عند امتلاء البطارية ولو فى اى استفسار فى الدائرة غير واضح اعرضه ونحن تحت امرك

ماجد عباس محمد · 13-04-2018, 06:02 AM

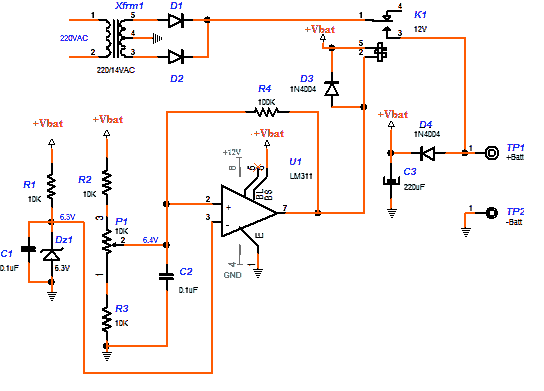

وهذه دائرة لا تعطى خرج إلا بعد توصيل البطارية كحماية ضد القصر

ولو بحثت فى جوجل ستجد مئات أخر يمكنك اختيار ما تريد و مناقشته هنا لو اردت

lotomoh99 · 13-04-2018, 12:27 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة lotomoh99

هل يمكن المساعدة في تصميم دائرة شحن بطارية سيارة تفصل عند أمتلاء البطارية اوتماتيكي

أشكرك اخي على هذه الدائرة وسؤالي هو هل استطيع أستخدام المقارن LM 324 بدل 741 وما هي التغيرات في الدائرة الجديدة

lotomoh99 · 13-04-2018, 12:37 PM

أشكرك اخي على هذه الدائرة وسؤالي هو هل استطيع أستخدام المقارن LM 324 بدل 741 وما هي التغيرات في الدائرة الجديدة وهل أستطيع ان أضيف الى هذه الدائر ة تنبيه على ان البطارية قد شحنت بلكامل مع شكري الجزيل لهتمامك

الجاحظ فارس · 17-04-2018, 03:16 AM

لو سمحت اذا تكرمت عندي بطارية 7.2 ڤولت 2800 مللي امبير و اخري 7.2 ڤولت 800 مللي امبير
وصنعت لهما شاحن من ادابتور 18 ڤولت 1000 مللي امبير عن طريق الريجليتور Lm317
وشحنت البطاريات والحمدلله لكني لا اعرف اقصي ڤولتيه لهما
سؤالي
هل هناك دائرة بسيطة تنبه بأكتمال الشحن وتفصله ؟
وكم قيمة اقصي ڤولتيه للبطاريات

ماجد عباس محمد · 17-04-2018, 05:05 AM

هذه بطاريات ليثيوم ايون ولا تشحن بالفولت كالبطاريات الحامضية ولها متكاملات متخصصة فى ذلك مثل LM3647 أو LT1510 أو LT1513 و غيرها
