لماذا لم يتشغيل لاين تلفاز عن طريق الايسي 555

[mohatvnet]

اسلام عليكم
اخواني الكرام انا بحاجة الى تشغيل لاين تلفاز عن طريق الايسي 555

لكن للاسف لم تنجح العملية رغم انني استبدلت المحول لاين تلفاز باخر وبدون جدوى

ودائرة تتكون من متكاملة 555 وموصولة مع الموسفت والموسفت

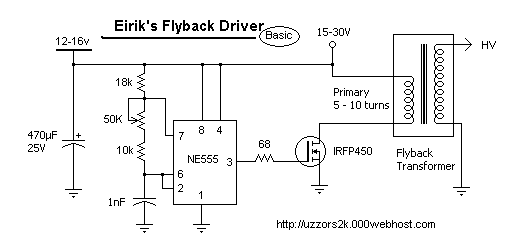

متصل مع ملف الملفوف 10 لفات حول المحول لاين تلفاز اما تغدية 12 فولت وهده صورة دائرة :

[ماجد عباس محمد]

معذرة تقول " لاين تلفاز " ولم تذكر أيها لأن الخاص بالأبيض و الأسود شيء و الخاص بالملون شيء آخر
الأول من ملفين منفصلين و قد يعمل على الرنين و معدل النبضات له هى 10 ميكرو ثانية إلى 54 ميكرو و ملف الجهد العالى منفصل له دائرة تقويم مستقله
الثانى يعمل بذات التردد إلا أن خرجه يذهب لمجموعة من مضاعفات الفولتية voltage doubler لتوليد 30 ك فولت مستمر لذلك عكس قطبية النبضة يوقف الخرج

ثانيا الدائرة مكتوب عليها كلمة Basic أى انها لا تصلح للتنفيذ دون تعديلات أبسطها انه لا يجوز وصل 12 فولت مع 30 فولت و الملف 10 لفات أيضا بدون دايود لإمتصاص النبضة عند قطع الموسفيت

[mohatvnet]

شكرا لك استاد ماجد على رد
انا استعمل محول لاين تلفاز ملون
هل تقصد ب voltage doubler أن المحول يتكون من مكتفات ودايودات في داخل المحول

[ماجد عباس محمد]

نعم
يمكنك الرجوع لرسم دائرة التلفاز لتعلم توصيل اللاين و ما خرجه و كيف يعمل
