مطلوب مخطط ريليه الكتروني

star-alnabk · 25-05-2018, 07:51 AM

السلام عليكم ورحمة الله وبركاته ...

سؤال عن مخطط عمل ريله الكتروني بسيط يكون على النظام التالي ...
لدينا بطارية 12v و بور سيبلي 12v يكون نظامه في البداية لو شغالة الكهرباء ياخذ من البور سيبلي ولو قطعة الكهرباء ياخذ من البطارية يكون التحمل حقه اكثر من 50a
مع مراعات عدم وجود فاصل زمني له ... بين التحويل

ولكم جزيل الشكر مقدما

ماجد عباس محمد · 26-05-2018, 07:45 AM

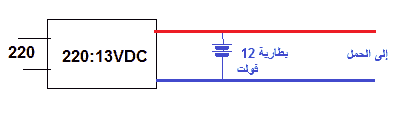

الأفضل مع 30 أمبير و الأقل كلفة لو ترفع جهد خرج البور إلى 13 فولت و توصله كالآتى

star-alnabk · 08-06-2018, 08:47 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الأفضل مع 30 أمبير و الأقل كلفة لو ترفع جهد خرج البور إلى 13 فولت و توصله كالآتى

اخي الكريم شكرا على الرد بس انا بدي ريلي مو بدي اوصل البور مباشر على البطارية اليطارية لها شاحن خاص بها بس بدي لما تكون شغال الكهرباء على البور ياخد الحمل تغذيته منه بس لو نقطع الكهررباء تحول على البطاررية وتاخد منها

ماجد عباس محمد · 08-06-2018, 09:15 AM

أخى
قدمت لك الحل الأسهل و الأقل كلفة وبلا أخطار و يناسب 50 أمبير
لو تفضل الريلاى بصرف النظر إذن استخدم 2 ريلاى من النوع Solid State مثل هذا
http://ram-e-shop.com/oscmax/catalog...oducts_id=3510
و منه أمبير عالى
و يوصل أحدهما على ترانزيستور عاكس فلو كان أحدهما موصل يكون الثانى فاصل
الريلايات و الترانزيستور تأخذ من دائرة تقويم خاصة بهم لضمان سرعة الإستجابة
