هل طريقة توصيل البطاريات المرفق صحيح ؟

الله المستعان · 09-06-2018, 02:53 AM

السلام عليكم ورحمة الله وبركاته

هذه اول مشاركة لي في هذا المنتدى الرائع

ندخل في صلب الموضوع

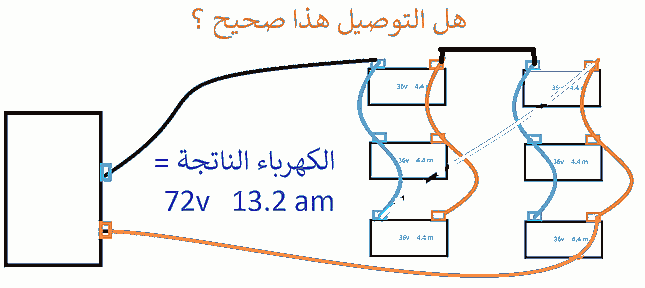

لدي 6 بطاريات كل واحدة = 36v 4.4 am

اريد توصيلها بحيث تعطيني 72v وايضا زيادة الامبير (رفع الجهد والتيار ) فهل تطريقة توصيلي هذه صحيحة
ان كانت لا فما هي الطريقة الصحيحة ؟
واذا كانت نعم هل هناك طريقة افضل للتوصيل والحصول على امبير اعلى بفولت 72

مركز الخليج

ماجد عباس محمد · 09-06-2018, 06:22 AM

التوصيل الصحيح هكذا

الله المستعان · 11-06-2018, 01:07 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

التوصيل الصحيح هكذا

شكرا لك استاذي الفاضل

عريبى محمود · 11-06-2018, 01:28 AM

السلام عليكم ورحمة الله وبركاته
اخى الكريم

انت قلت ان لديك 6 بطاريات كل واحدة 36 فولت 4.4 امبير وتحتاج الى 72 فولت اجمالى وامبير كبير

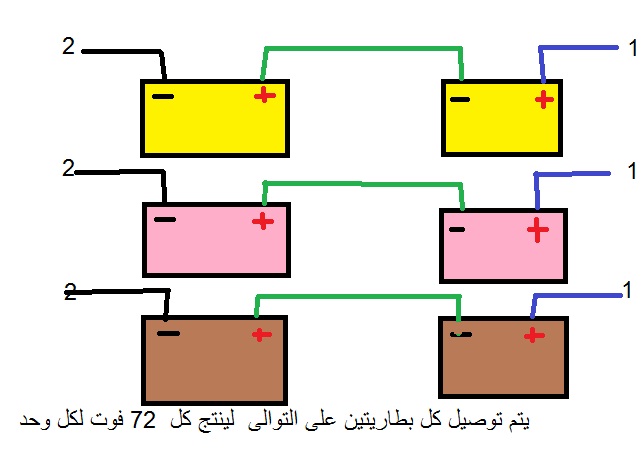

الطريقــــة :

يتم توصـــيل كل 2 بطارية على التوالى
ينتج 3 مجموعات كل مجموعة 72 فولت
يتم توصيل كل مجموعة ( 2 بطارية 72 فولت ) مع بعض على التوازى يعنى ارقام 1 مع بعض وارقام 2 مع بعض كما بالرســـــم الموضح ادناه

الله المستعان · 11-06-2018, 01:57 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

انت قلت ان لديك 6 بطاريات كل واحدة 36 فولت 4.4 امبير وتحتاج الى 72 فولت اجمالى وامبير كبير
الطريقــــة :

يتم توصـــيل كل 2 بطارية على التوالى
ينتج 3 مجموعات كل مجموعة 72 فولت
يتم توصيل كل مجموعة ( 2 بطارية 72 فولت ) مع بعض على التوازى يعنى ارقام 1 مع بعض وارقام 2 مع بعض كما بالرســـــم الموضح ادناه

حياك الله اخي الفاضل
نعم كلامك صحيح اريد الحصول على 72فولت وامبير كيبر
طريقتك لم افهما لقلة خبرتي في هذا الشأن ولكن في الصورة تركت كل مجموعة بدون توصيل مع الاخرى !!
اي كل بطاريتين لوحدهم ! ماذا عن توصلهم جميعا والحصول من الكل على 72 فولت قمت بتجميعهم حسب استيعابي ولا اعلم هل صحيح ام لا

هل ما فعلته صحيح ام ان ستتحول البطاريات الى قنابل ؟!
