دوائر التسخين الحثي

[rami700]

كل عام وانتم بخير احتاج دائرة تسخين حثي عملية تستخدم ترانزستور irf540 ولكم كل الشكر
راجيا الرد السريع

[ماجد عباس محمد]

وانتم بالصحة و السلامة
ابحث فى جوجل ستجد عديد من المواضيع و الفيديوهات الخ
https://www.google.com/search?client...UTF-8&oe=UTF-8
هذه الدوائر
https://www.google.com/search?q=indu...w=1358&bih=741
اختار ما يناسبك و يمكنك مناقشة ما تريد هنا

[rami700]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

وانتم بالصحة و السلامة
ابحث فى جوجل ستجد عديد من المواضيع و الفيديوهات الخ
https://www.google.com/search?client...UTF-8&oe=UTF-8
هذه الدوائر
https://www.google.com/search?q=indu...w=1358&bih=741
اختار ما يناسبك و يمكنك مناقشة ما تريد هنا

ادامك الله شاكرا جهدك ولن اتردد في السؤال ودائما انا اشعر بالقرية انني في بيتي الأفتراضي

[rami700]

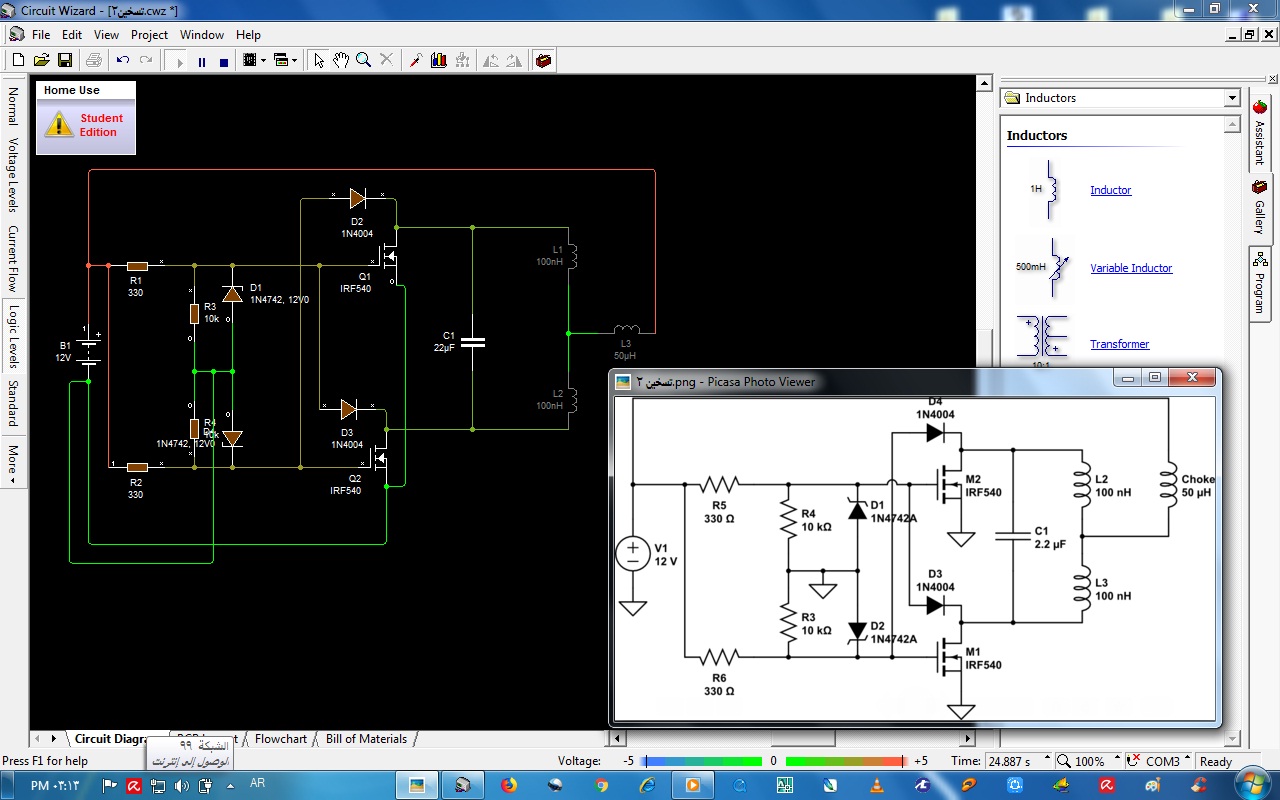

تحياتي جربت المحاكاة على نوعين من الدوائر حسب الصور المرفقة وبالتنين لم تنجح وتلف الملفات وكأنة قصر بالدائرة نحتاج رأي

[عبدالله حجازى]

السلام عليكم

اخي كل عام وانت بخير

اخي لا تعتمد علي برامج المحكاة لأن توجد بها عيوب واخطاء لا تحاكي الواقع 100% هي فقط مجديه في توفير الوقت والمجهود لمساعدة الهواه والمهندسين في بناء الدوائر

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة rami700

تحياتي جربت المحاكاة على نوعين من الدوائر حسب الصور المرفقة وبالتنين لم تنجح وتلف الملفات وكأنة قصر بالدائرة نحتاج رأي

إضافة لما ذكره الأخ الفاضل عبد الله
الدائرتين ليستا دوائر مهتز لكةنهما لا يحتويان على تغذية عكسية موجبة

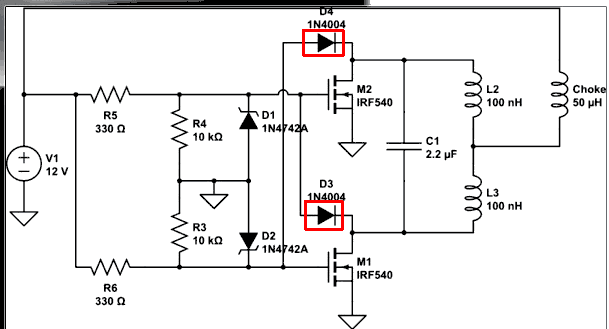

استبدل الدايودين فى المربع الأحمر بمكثفين صغيرين يحددان التردد

نفس الشيء فى الدائرة الأخرى

قد تعمل هذه الدوائر فى الواقع بإعتبار أن الدايودات هذه فى التوصيل العكسى تكون مكثف أكثر من 15 بف لكن فى المحاكاة فهى ثنائى مثالى فقط

[rami700]

تحياتي هل تصلح الملفات في البور سبلاي لتعمل الدارة

[ماجد عباس محمد]

ابحث عن الدائرة فى جوجل ستجد أن هذه الملفات إما من سلك غليظ ليتحمل التيار أو ماسورة نحاس يمر فيها ماء للتبريد
هذه الملفات يجب أن تكون كبيرة حتى يدخل فيها الجسم المراد تسخينه
