مشكلة فى كشاف شحن 63 ليد

[mwstar]

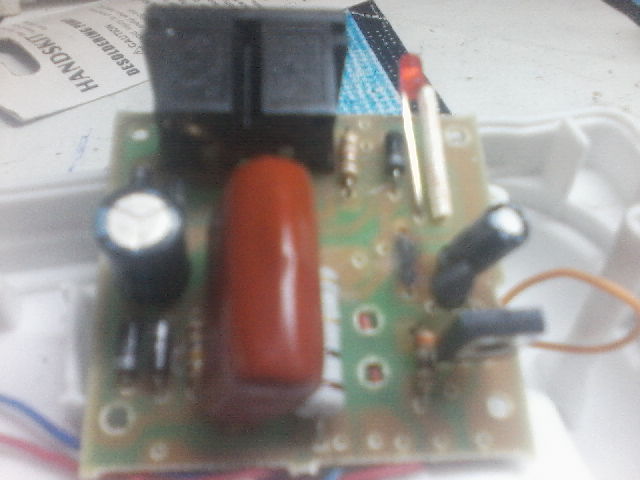

مشكلة فى كشاف شحن 63 ليد المشكله ان يوجد مقومه محروقه متفحمة اريد معرفه قيمه المقومه وللعلم المقومه يوجد قبلها مقومه 330 اوم وبعدها مقومه 1 كيلو وهى بجوار مكثف 1uf 50v برجاء المسعده ومرفق الصور

[عبدالله حجازى]

السلام عليكم ورحمه الله

أخي الصوره غير واضحه ..

ولكن تأكد ان كانت هذه المقاومه متصله بأحد اطراف الليد فهي قيمتها تتراوح ما بين ال 10 كيلو ال 11 كيلو أوم وهي لتغذيه ليد البيان فقط ...

[mwstar]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

السلام عليكم ورحمه الله

أخي الصوره غير واضحه ..

ولكن تأكد ان كانت هذه المقاومه متصله بأحد اطراف الليد فهي قيمتها تتراوح ما بين ال 10 كيلو ال 11 كيلو أوم وهي لتغذيه ليد البيان فقط ...

الف شكر لك اخى على الرد المقاومه المحروقه منزوعه ويوجد مكنها سواد واضح فى الصوره

[عبدالله حجازى]

اخي هل الترنزوستر الكبير في الصوره هو D882 ??
ايضااا لم توضح هل المقاومه المحروقه متصله بأحد اطراف الليد ؟؟

[mwstar]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

اخي هل الترنزوستر الكبير في الصوره هو D882 ??
ايضااا لم توضح هل المقاومه المحروقه متصله بأحد اطراف الليد ؟؟

نعم اخى الترنزوستر هو D882 والمقومه المحروقه متصله بليد عنى طريق المقومه التى بجوار مدخل الكهرباء

[عبدالله حجازى]

نعم اخى الترنزوستر هو D882 والمقومه المحروقه متصله بليد عنى طريق المقومه التى بجوار مدخل الكهرباء

حسنااا كما ذكرت لك هذه المقاومه هي فقط لتغذيه الليد يمكنك تركيب واحده مكانها بقيمه 10 كيلو أوم ..

وللتذكير هذه المقاومه لتغذيه ليد البيان فقط ولا تؤدي الي عمل مشكله في الدائره

بالتوفيق

[mwstar]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

حسنااا كما ذكرت لك هذه المقاومه هي فقط لتغذيه الليد يمكنك تركيب واحده مكانها بقيمه 10 كيلو أوم ..

وللتذكير هذه المقاومه لتغذيه ليد البيان فقط ولا تؤدي الي عمل مشكله في الدائره

بالتوفيق

عند تركيب المقومه تسخن سخونه قوية جدا واعتقد ان سوف تحرق وللعلم كان هناك ترانزيستور
رقم c945 p331 كان شورت وتم التغير وتم تغير المكثف الموجد بجوار المقومة
ولكن على ما اعتقد ان المقومه 10k غير صحيحه

[عبدالله حجازى]

عند تركيب المقومه تسخن سخونه قوية جدا واعتقد ان سوف تحرق وللعلم كان هناك ترانزيستور
رقم c945 p331 كان شورت وتم التغير وتم تغير المكثف الموجد بجوار المقومة
ولكن على ما اعتقد ان المقومه 10k غير صحيحه

حسنااا يمكنك رفع قيمه المقاومه وتأكد من سلامه الليد ...
