اخواني هاي الدائرة لماذا لم تعمل

علي00 · 20-06-2018, 07:12 PM

تشغيل الريلي12 فولت عن طريق bc337 لان جهد الدخول او التشغيل قليل 1.5 فولت ولكن لم تعمل الدائرة

محمد إلياس · 20-06-2018, 10:23 PM

في توصيلتك الجهد على الريليه 1 فولت أو أقل وهو طبعا جهد غير كافي لتشغيله.
لتصحيح الوضع ضع الريليه في مسار مجمع الترانزيستور واربط باعثه مع الارضي:

علي00 · 21-06-2018, 11:24 AM

شكرا لك وهل ممكن ان تعمل في هذا الرسم الجديد

عبدالله حجازى · 21-06-2018, 11:41 PM

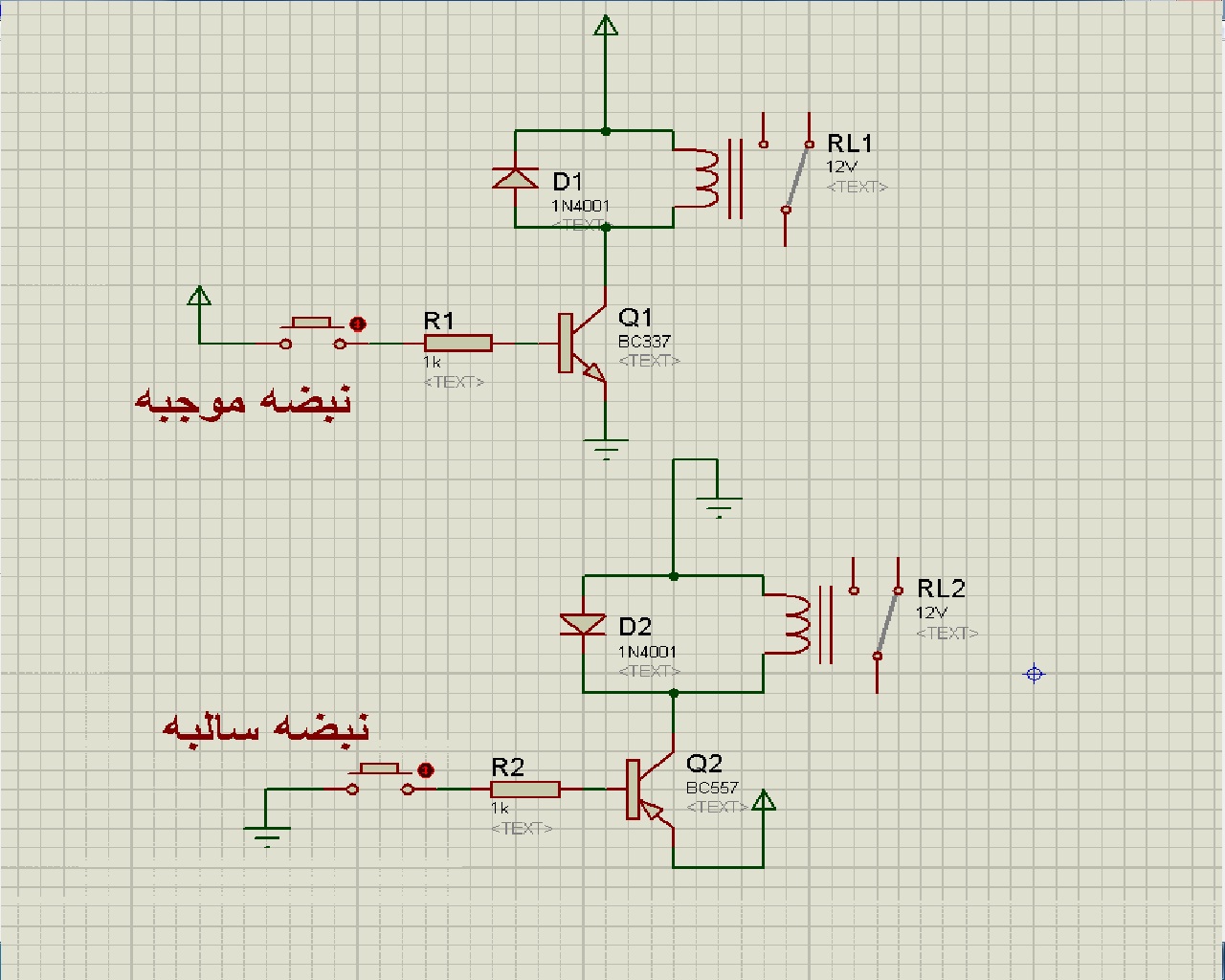

بالتأكيد ستعمل مع مراعاه اختيار ترنزوستر مناسب وايضااا لا تتجاهل وضع الدايود لأنه مهم جدااا لحمايه الترنزوستر من التيارات العكسيه الناتجه من ملف الراليه ..

ويمكنك اختيار نوع الترنزوستور علي حسب نبضه التشغيل ان كانت سالبه او موجبه ... ويوجد نوعان من الترنزوسترات PNP _ NPN

بالتوفيق

علي00 · 22-06-2018, 01:01 PM

الف شكر لم تعمل الدائرة بسبب جهد على قاعدة النتراسستور قليل ممكن رقم ترانسستور يعمل على جهد قليل تقريبا 1 فولت

ماجد عباس محمد · 22-06-2018, 03:59 PM

معذرة حدد الفولت بدقة كم للتشغيل وكم للفصل ومن اي مصدر

علي00 · 26-06-2018, 08:32 PM

شكرا استاذ ماجد الفولت 1.4 فولت المصدر كنترول تبريد سيارة اوبل

عريبى محمود · 27-06-2018, 01:52 AM

السلام عليكم ورحمة الله وبركاته
اخى الكريم

استخدم ترانزسستور BC 517 دريفر لترانزسستور تشغيل الريلاى 2N 2222حيث ان ترانزسستور BC 517 يمكن تشغيلة بلمس اليد
ترانزسستور واحد غير كافى
