اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد
معذرة المكونات هى الواقع و المحاكيات قد تحتوى أخطاء
لا يوجد ثايريستور عادى يقفل من توصيل البوابة Gate بالكاثود بل العكس توضع مقاومة بينهما أو قصر (محول نبضى) لمنع فتح الثايريستور بالخطأ و هذا نظريا و عن تجربة أيضا
ثانيا لا اعلم ما هذا الرمز المستخدم كثايريستور فبحثت عنه و لم أجده
ثالثا يوجد نوع آخر من الثايريستور يمكن غلقه بنبضة سالبة على البوابة وهذا ليس متوافر فى دائرتك و هذا رابطة
https://en.wikipedia.org/wiki/Gate_turn-off_thyristor
جرب الدائرة هذه فى الواقع ثم اكتب ما وجدت
رابعا و أخيرا أنا لم اشكك فى معرفتك ترتيب الأطراف و لكنى كنت واضح أن هناك شركتان تنتج ذات الرقم بحجمين مختلفين مع تغيير حرف لاحق للرقم و ترتيب أطرافهما معكوس ولو قرأت الداتاشيت لواحدة بينما المشترى من الأخرى ستحدث هذه النقطة و كلنا وقعنا فى هذا الخطا لذا لو تباينت الاحرف فانا عادة ابحث عن داتاشيت لما اشتريت فإن لم أجد و حدث خلل فى التطبيق أعلم أن المكون غير دقيق |
اشكر يا بشمهندس ماجد على تفاعلك معي
بخصوص كلامك هذا (لا يوجد ثايريستور عادى يقفل من توصيل البوابة Gate بالكاثود بل العكس توضع مقاومة بينهما أو قصر (محول نبضى) لمنع فتح الثايريستور بالخطأ و هذا نظريا و عن تجربة أيضا)

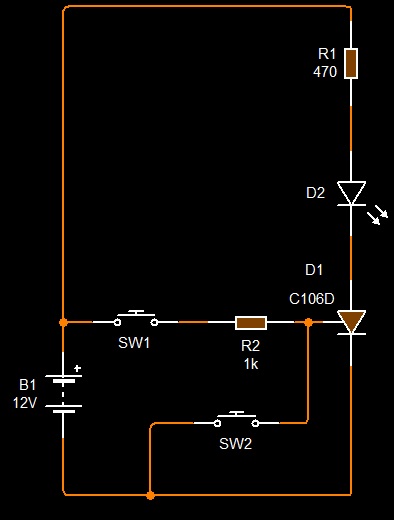

الثايرستور الذي اشتريته وركبته في دائرتي لاتوجد عليه اي كتابة او معلومات وانما طلبت من البائع ثيرستور c106 واعطاني هذا والذي قمت بتركيبه في دائرتي ،، ومن خلال بعض التجارب عليه وجدته انه يعمل عند اعطاء بوابته اشارة موجبة عن طريق مقاومة ، اما اغلاقه فإته يغلق اذا قمت باعطاء بوابته اشارة موجبة بدون مقاومة اما مع مقاومة فانه لايغلق ، وايضا الطريقة المعروفة وهي توصل الكاثود بالانود فانها تغلق عمل هذا الثيرستور .
ثانيا لا اعلم ما هذا الرمز المستخدم كثايريستور فبحثت عنه و لم أجده

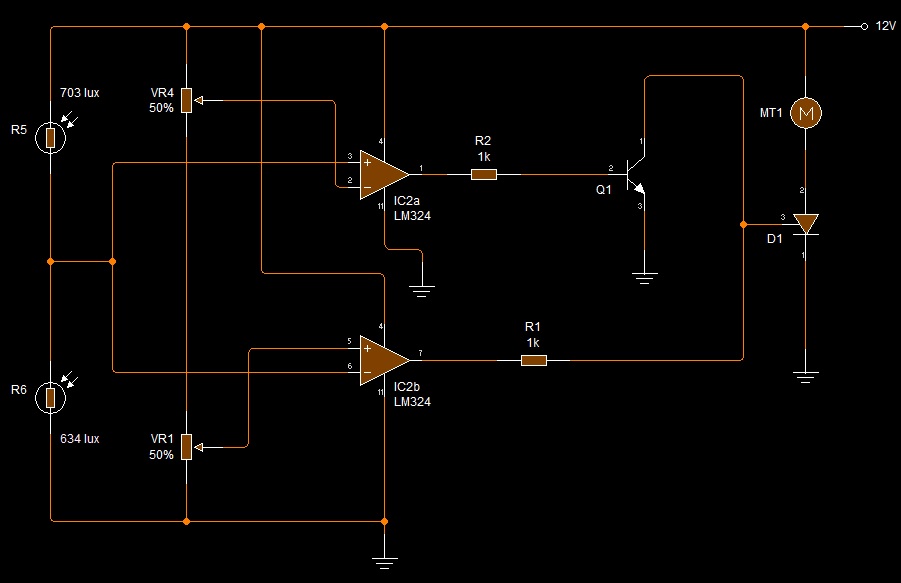

اي رمز تقصد ؟؟ رمز الثايرستور الذي في الصورة ؟؟ هو موجود في كل برامج المحاكاة بنفس الشكل .
ثالثا يوجد نوع آخر من الثايريستور يمكن غلقه بنبضة سالبة على البوابة وهذا ليس متوافر فى دائرتك
ربما هذا النوع الذي عندي وركبته في الدائرة وهو يغلق عن ربط قاعدته باشارة سالبة بدون مقاومة .
جرب الدائرة هذه فى الواقع ثم اكتب ما وجدت
اي دائرة تقصد ؟؟
ولكم جزيل الشكر والتقدير
استفسار عن الثايرستور
