للخبراء مشكلة الضوء اخضر ومحرك الثلاجة لا يعمل جازاكم الله خير

[khadda]

السلام عليكم ورحمة الله تعالى وبركاته
تقبل الله منا ومنكم صالح الاعمال والنوايا


أملك ثلاجة ذات بابين نوع cristor sd644L 460لتر او 16 قدم دي فروسف defrost+tropical
هذه صورتها


بها مشكلة عدم عمل المحرك مع انو الضوء الاخضر يشتعل وينطفئ وكأن المحرك يعمل
عموما تم تجربة التوصيلات والاسلاك وكلها سليمة حتى القطع بجانب المحرك كلها سليمة وحتى حساس او المستشعر sensor سليم
بقي الامر في البطاقة الالكترونية

وهذه صورتها



فهل هناك قطعة معينة داخل البطاقة ممكن ان تسبب هذه المشكلة

وهل يمكن ان يكون السبب من هذه القطعة


واذا كان هناك سبب اخر او شيء اخر لم اقم بتفقده اتمنى ابلاغي بذلك

نوع الثلاجة كريستور SD644L
نوع المحرك R134a - GFF86AA
سعة المجمدة باب العلوي الصغير 113 لتر
سعة الباب الكبير للتبريد 347 لتر
طول الثلاجة او الارتفاع 1.85 متر تقريب 2 متر عمودية

شكرا لكم وبارك الله فيكم

[عبدالله حجازى]

للأسف لا توجد صور ..

أخي من واقع خبرتي في مثل هذه الكنترولات 70% من اعطال عدم دوران المحرك يكون في الراليه تالف يوجد داخل الراليه متلامسات لتوصيل التيار وفصل التيار و بسبب الأستخدام المتكرر وعند كل عمليه توصيل تحدث شراره بين المتلامسات ومع مرور الوقت تصبح هذه المتلامسات غير جيده التوصيل .. وانصحك بنزع الراليه خارج البورده واختباره ان كان يعمل بشكل جيد أم لا ....

وهذه صوره لمعظم انواع الراليهات




فكره عمل اراليه ... وهنا بدل المفتاح في الصوره يأتي أمر التشغيل من ميكرو كنترولر عن طريق ترنزوستر تقويه للتيار لكي يتناسب مع تيار الراليه

الميكرو يأمر الترنزوستر بالتشغيل والترنزوستر يأمر الراليه بالتشغيل ويحدث تلامس داخلي ويمر التيار الي المحرك






ايضااا يوجد خمسه فولت خارج من الميكرو كنترولر لتغذيه الترنزوستر المسؤل عن تغذيه الراليه ... عليك بتفقد هذه الفولتيات ال 5 فولت الخارجه من الميكرو كنترولر .. وايضااا ال 12 فولت علي ملف الراليه وفحص الترنزوستر المسؤل عن تغذيه الراليه ..

ربما تجد ترنزوستر لكل راليه أو متكامله IC لتغذيه عدد من اراليهات ورقمها ULN2003


وهي تعمل بنفس مبدأعمل الترنزوستر ولكن هي عباره عن مجموعة ترنزوسترات بداخله بغرض تقليل المساحه علي البورده


بالتوفيق

متابع معك

[khadda]

الله يبارك لك وينور عليك

لكن انا ممتدئ في الاكترونيات اعرف القياس وغيره

لكن لا اعرف الطريقة او بالاحرى في اي الارجل من ارجل الميكرو كنترولر التي يجب ان اقيس فيها الفولت 5 او الفولت 12

وكيف اقوم بقياس الريليه

اما بالنسبة الى الترنزيستور وجدت 2 منها
الاولى mac 97a8 m922
الثانية c547b - ph61
بارك الله فيك وفي الاحباب عشت اخي فضلت علي

[عبدالله حجازى]

أخي الكريم

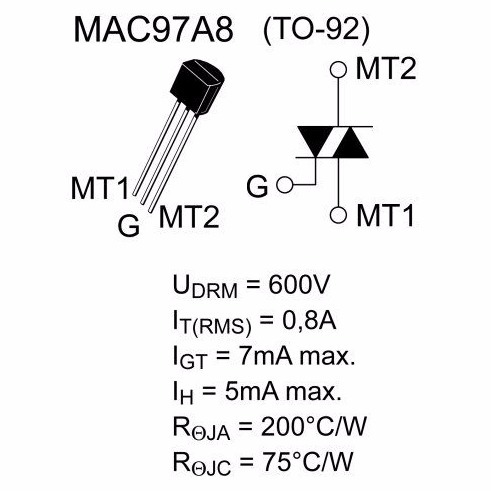

بالنسبه mac97a8 ده ترياك وهو مفتاح الكتروني وهنا دوره في هذه البورده تغذيه الراليه ب 24 فولت




وطريقه فحص الترياك كم هنا http://www.qariya.info/electronics/triac_tester.htm


وهنا شرح للبورده

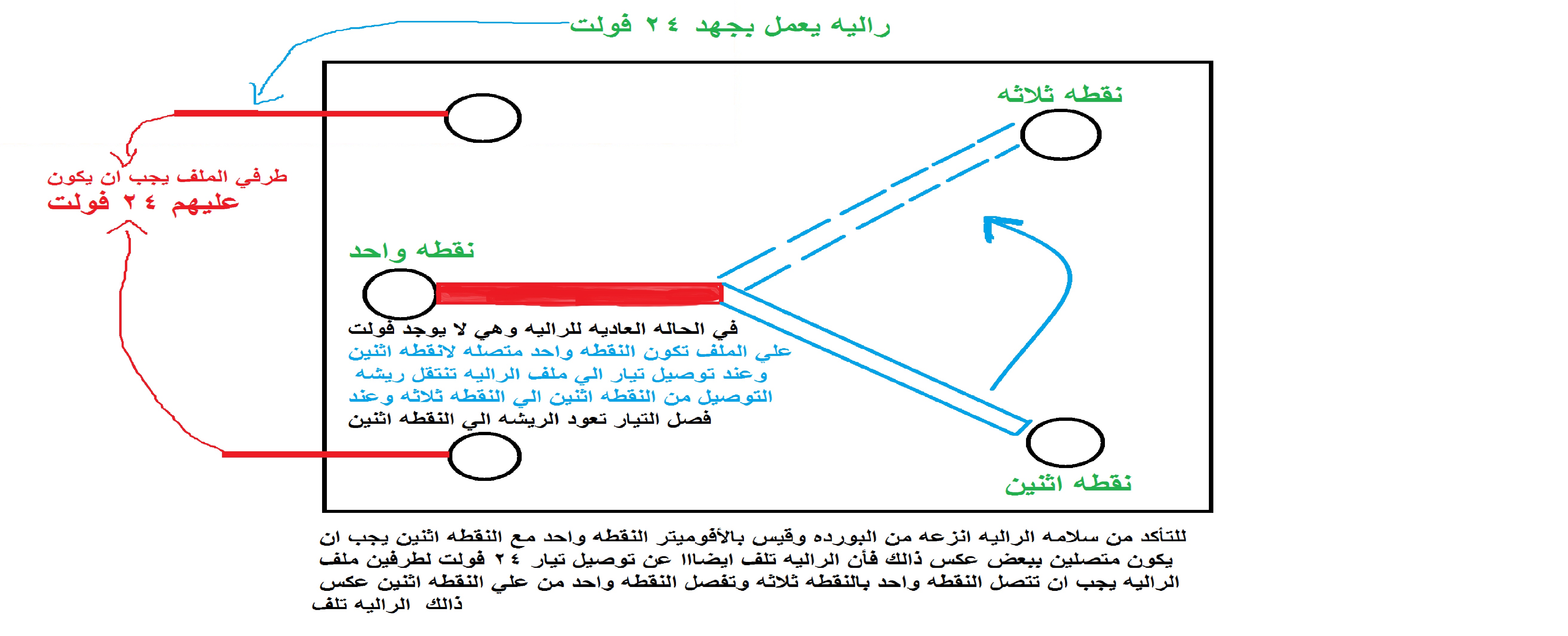

بالنسبه للراليه



طريقه فحص الراليه





أخي هي اختبرت المحرك خارج الدائره لكي تتأكد من سلامته ؟؟


..

[khadda]

الله يبارك لك كفيت ووفيت شرح متوعوب عليه الله يبارك لك

على راسي

تم التأكد من سلامة المحرك
وتم التأكد من سلامة الاسلاك الاكهربائية او التوصيلات
وتم التأكد من باقي القطع التي بجانب المحرك اسفل الثلاجة

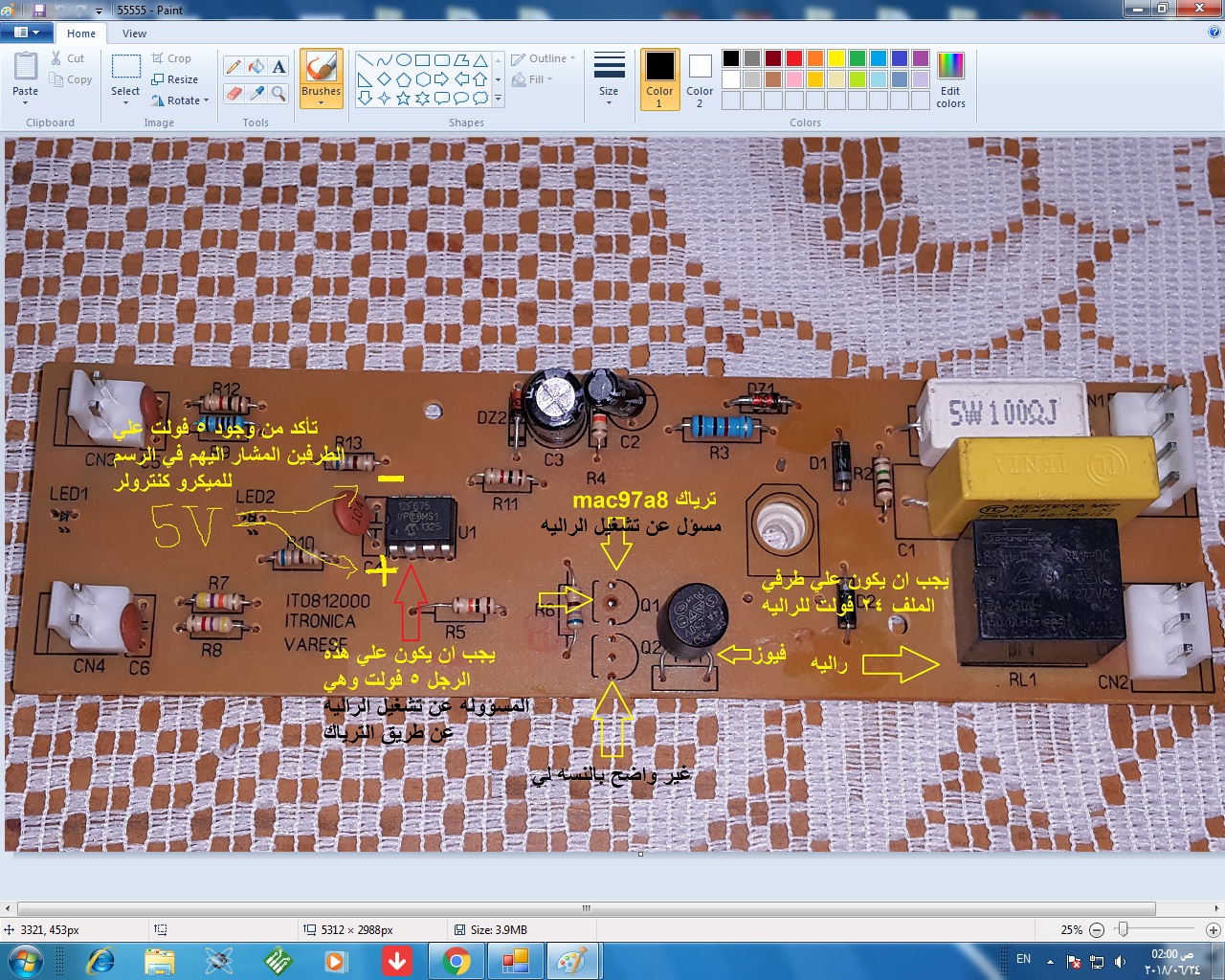

اما بالنسبة لمكان الترياك والمكان الفارغ الثاني انظر الصورة

https://up.traidnt.net/img/dEEisL.jpg
وتم التأكد من سلامة الريليه

وفعلا وجدت الخلل في كمية الفولت في الاطراف الموصوله بالريليه
وهي 5 فولت فقط والمفترض انها 24

هل المشكلة في الترياك mac97a8 ام في الترنزستور ام في الميكرو كونترولر

وبعد اذنك هل ممكن تفيدني في بديل الترياك او اين ممكن ان اجده في القطع الالكترونية الاخرى كالمذياع او الكمبيوتر او غيرهم
وايضا بالنسبة للميكرو كونترولر 12f675 i/p ms1 1325 هل يوجد له بديل واين اجده


وشاكر لك جميلك وممنون الله يبعد عنك من كرب الدنيا والاخرة

[عبدالله حجازى]

وفعلا وجدت الخلل في كمية الفولت في الاطراف الموصوله بالريليه
وهي 5 فولت فقط والمفترض انها 24

هل المشكلة في الترياك mac97a8 ام في الترنزستور ام في الميكرو كونترولر

وبعد اذنك هل ممكن تفيدني في بديل الترياك او اين ممكن ان اجده في القطع الالكترونية الاخرى كالمذياع او الكمبيوتر او غيرهم
وايضا بالنسبة للميكرو كونترولر 12f675 i/p ms1 1325 هل يوجد له بديل واين اجده

لا شكر علي واجب ..

أخي هل تستطيع قياس أو اختبار سلامه الترياك والترنزوستور ؟؟

ان كان جوابك بنعم ... فأنت لم تخبرني هل تأكدت من ال5 فولت علي طرفي 1 و 8 علي الميكرو ..؟؟

وايضااا هل تأكدت من وجود خمسه فولت علي الرجل رقم 2 في الميكرو كنترولر .. ؟؟


بالنسبه للميكرو لا يمكن استبدال الميكرو بواحد جديد حتي لو نفس النوع أو الرقم .. لأن ببساطه الميكرو كنترولر مخزن عليه برنامج سوفت وير وهو المسؤل عن التحكم في فتح وغلق دائره المحرك بعد التأكد من الوصول لدرجه الحراره المطلوبه من خلال الإشاره القادمه من الحاساسات .. والميكرو كنترولر الجديد لا يوجد بداخله برامج فهو يصنع ويتم برمجته بمعرفه المهندسين المبرمجين ..

وهذا الميكرو في اللوحه هذه هو ميكرو شهير وانا اعمل علي برمجته ..

ايضااا بالنسبه للترياك ..
فهو موجود في المراوح العامود اللتي تعمل بالريموت ..

والبدائل MAC97A6 "Logic level triac"

بالنسبه لبديل الترنزوستر يمكنك استخدام BC548 أو BC141 أو BC337 أو BC338


تأكد من وجود 5 فولت علي رجل رقم 1 و 8 في الميكرو كنترولر وايضاا تأكد من وجود 5 فولت علي الرجل رقم 2 في الميكرو كنترولر ...


أخي يمكنك التأكد من سلامه الترياك والترنزوستر بطريقه سريعه ..

وهي أنزع الميكرو كنترولر من علي البورده وتأكد من عدم تلامس أي نقطه من ال 8 نقاط مكان الميكرو .. وبعد ذالك جهز مصدر خارجي 5 فولت ووصل الطرف السالب لل 5فولت مكان الرجل رقم 8 للميكرو علي البورده وقم بتلامس ال 5 فولت مع النقطه رقم 2 فى الورده وهي رجل رقم 2 في الميكرو .. لو الترياك والترنزوستر سلام سيعمل المحرك عند تلميس الخمسه فولت للرجل رقم 2 فى البورده ... ولاكن لا تحاول أن تعمل هذا الإختبار والميكرو موجود علي البورده .. وايضاا لا تنسي تغذيه البورده الثلاجه وانت تختبرها

ولو كانت النتيجه ان المحرك اشتغل بشكل طبيعي .. فا ينحصر العطل في الميكرو كنترولر نفسه أو البرنامج المخزن عليه أو تغذيه الميكرو 5 فولت غير موجوده علي الرجل رقم 1 و 8 للميكرو ...

[khadda]

على راسي تعبك واهتمامك اعزك الله وادام محبتم ورزقك من حيث لا تحتسب

تم فحص الريليه ووجدت 20 فولت
وتم فحص الرجل 1 والرجل 8 والرجل 2 وكلها نفس النتيجة 4 فولت

بقي لي تجربة الترنزستور والترياك فقط

على العموم قمت بشراء لوحة جديدة كليا بسعر 50 دولار من احد المحلات والثلاجة تعمل بكفائة لمدة يومين

لكن الامس واليوم عندما تشتغل الثلاجة لا تتوقف حتى اسحق قابس الكرباء 10 دقائق واعيده فتشتغل الثلاجة وبعد دقائق يشتغل المحرك لكن لا يتوقف

قمت بتفقد الحساس او المستشعر في داخل الثلاجة فوجدت انه في مكانه الصحيح وعندما انزع فيشة المستشعر فان الضوء الاحمر يبدأ في النبض اي يشتعل وينطفئ حتى اعيده اضن انه يعني ان المستشعر يعمل والله اعلم


بارك الله فيك

[khadda]

كل الشكر موصول للاخ الكريم عبدالله حجازى

بارك الله فيه على الاهتمام المتابعة والنصائح والتعليمات الطيبة والمفيدة

اتمنى مساعدتي في حل مشكلة عدم توقف محرك الثلاجة

وبارك الله فيكم
