هل هذا الترانزوستور هذا بديل لذلك

[alassaby5]

السلام عليكم اخواني الاعذاء
عندي دائره كونترول لمشايه رياضيه وبها عدد 2 ترانزوستور الاول رقمه her2006pt والثاني رقمه irfp460z ولاكني وجدت الثاني تم تغييره من قبل وقد عرفت ذلك من لحام القصدير لان كارت الكونترول تم اصلاحه من قبل فهل الثاني بديل للأول ام هذا نوع والثاني نوع اخر ولو سمحت منين اجيب سواء هذا او ذاك في القاهره لاني دورت كتير ولم اجده اي منهم ولو مفيش ايه البديل لكل منهم

[ناصرالموسوي]

المشاركة الأصلية كتبت بواسطة alassaby5

السلام عليكم اخواني الاعذاء
عندي دائره كونترول لمشايه رياضيه وبها عدد 2 ترانزوستور الاول رقمه her2006pt والثاني رقمه irfp460z ولاكني وجدت الثاني تم تغييره من قبل وقد عرفت ذلك من لحام القصدير لان كارت الكونترول تم اصلاحه من قبل فهل الثاني بديل للأول ام هذا نوع والثاني نوع اخر ولو سمحت منين اجيب سواء هذا او ذاك في القاهره لاني دورت كتير ولم اجده اي منهم ولو مفيش ايه البديل لكل منهم

اخي الكريم من المحتمل ان الاثنين نفس الشئ وهما ترانسستور من نوع الموسفت،واليك مواصفات الثاني ايirfp460z=N chanelmosfet-500v-20A-ومقاومة توصيل قليلة جدا 0.19 اوم
والبدائل لة=الاقرب مواصفات لة هوNTE2970N ومابعدة(FDH27N50 هذا افضل مواصفات)وSTW20N50 وSTW14NB50.
اتمني لك التوفيق.

[alassaby5]

شاكر جدا لاهتمام سيادتك ولاكن الاصلي الذي لم يتم فكه من قبل هو her3006pt اما الثاني هو الذي تم فكه وهو irfp4600z هو بديل الاول ام هو نوع اخر ولو سمحت منين اجيبهم في القاهره لاني دورت وملقتهمش

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة alassaby5

السلام عليكم اخواني الاعذاء
عندي دائره كونترول لمشايه رياضيه وبها عدد 2 ترانزوستور الاول رقمه her2006pt والثاني رقمه irfp460z ولاكني وجدت الثاني تم تغييره من قبل وقد عرفت ذلك من لحام القصدير لان كارت الكونترول تم اصلاحه من قبل فهل الثاني بديل للأول ام هذا نوع والثاني نوع اخر ولو سمحت منين اجيب سواء هذا او ذاك في القاهره لاني دورت كتير ولم اجده اي منهم ولو مفيش ايه البديل لكل منهم

أخى
هذا موقع داتاشيت رجاء فحص الرقم الأول her2006pt من الرابط التالى ستجد أنه دايود و شكله مختلف ولا يمكن أن يتشابه مع الرقم الثانى شكلا ولا موضوعا
https://datasheetspdf.com/datasheet/...Word=her2006pt
رجاء التأكد من الأرقام لنتمكن من مساعدتك

[ناصرالموسوي]

تحياتي لك استاذ ماجد
الاخ في مشاركتة الاخيرة يذكر رقم مختلف عما ذكرة من قبل ،نعم كما تفضلت هو دايود موحد واذ يكونHER3006PT اعتقد انة من النوع الشوتكي موحد عبارة عن دايودين مشتركان بكاثود و يشبة الترانسستور هذا إن صح التعبير .
ويعادلة: HER3001pT-MUR3060PT-WR3006P-HER3007PT.
600v-30Amp

[ماجد عباس محمد]

تحياتى أخى الكريم و الأخ الفاضل صاحب الموضوع
كنت أكتب الرد وقت ما رفع صاحب الموضوع التعديل
فعلا الرقم الجديد هو دايود مزدوج و يمكنه قياسه بالآفو و إن كان سليم لا داعى من تغييرة
أما الترانزيستور irfp4600z فالبحث لم يعطى أى نتائج لهذا الرقم، ربما به صفر زائد
فلو كان 460 فهو للأسف لا يناسب 220 فولت لأنه 200 فولت 18 أمبير و الفولت يرتفع حتى 310 لذا يجب استخدام 400 فولت

[alassaby5]

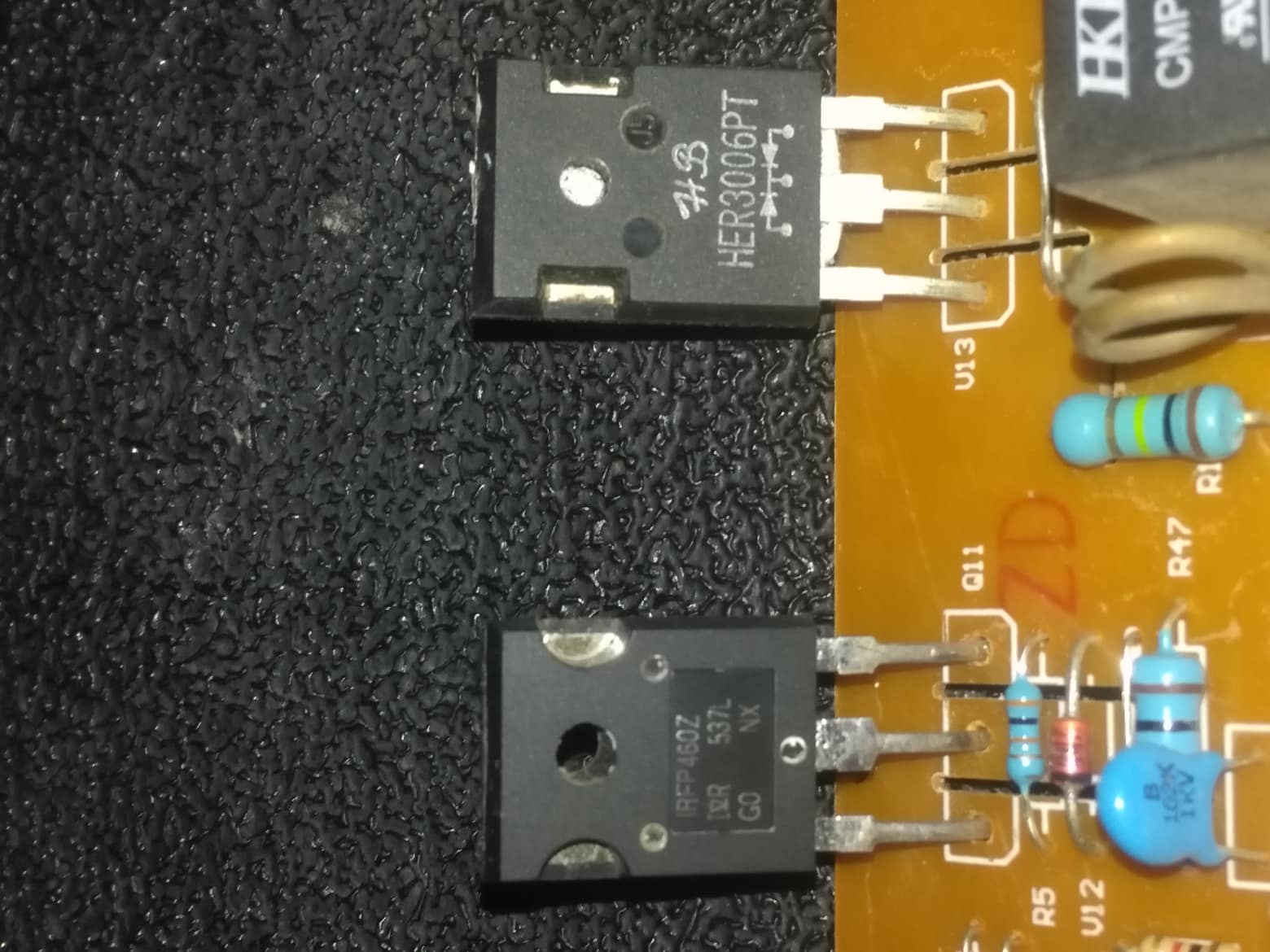

اشكر الاخوه الكرام علي الاهتمام وهذه صور الترانزوسترات وعليها ارقامها والذي وجده تم تغيره من قبل هو irfp460z برجاء افادتي في المشكله في حين اني قمت بقياس هذا الترانزوستور علي الافو ولم يعطي اي قراءه

[ناصرالموسوي]

تحياتي احي العريز.
بارك اللة بك وشكرا لرفع الصور.

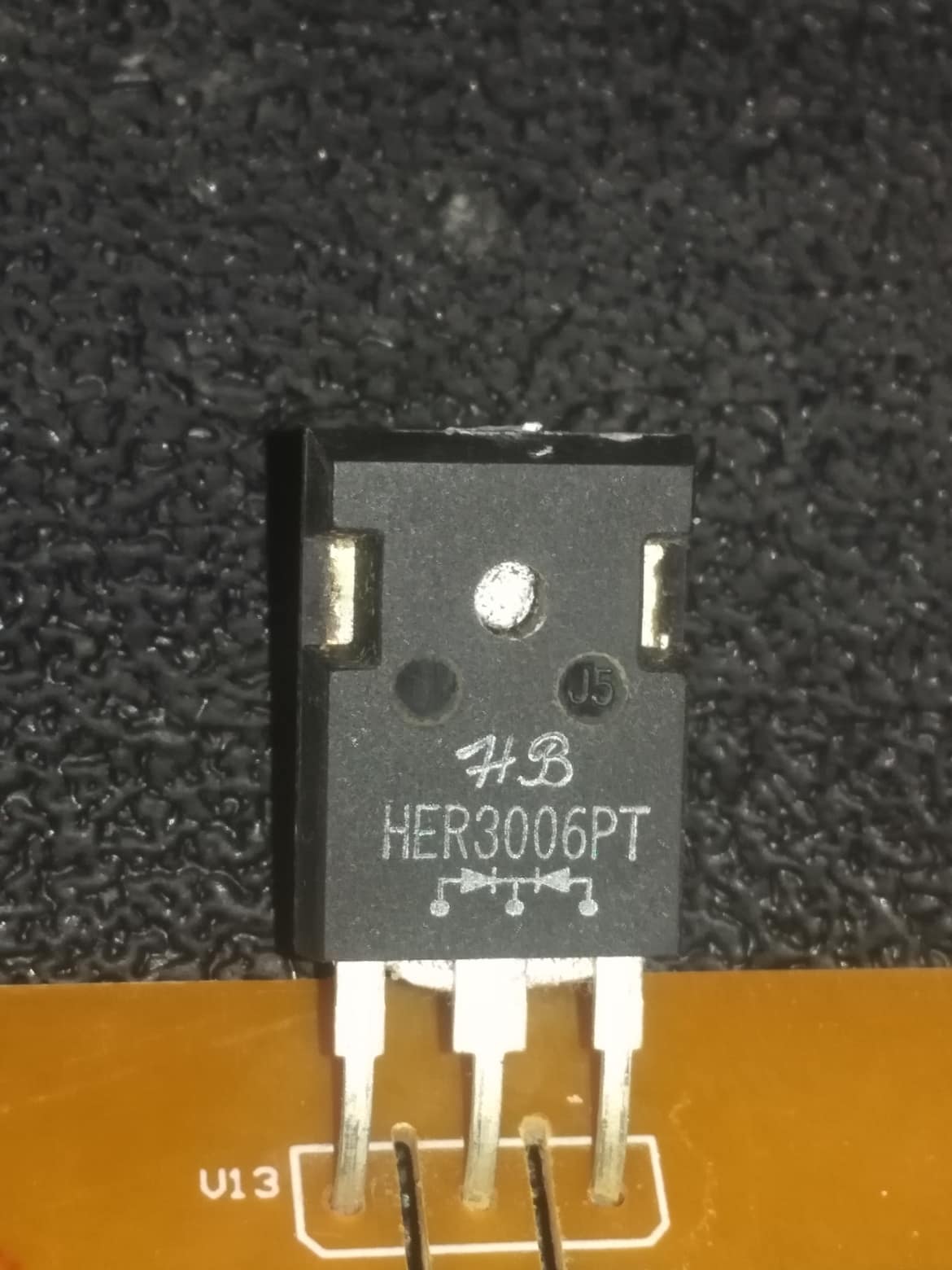

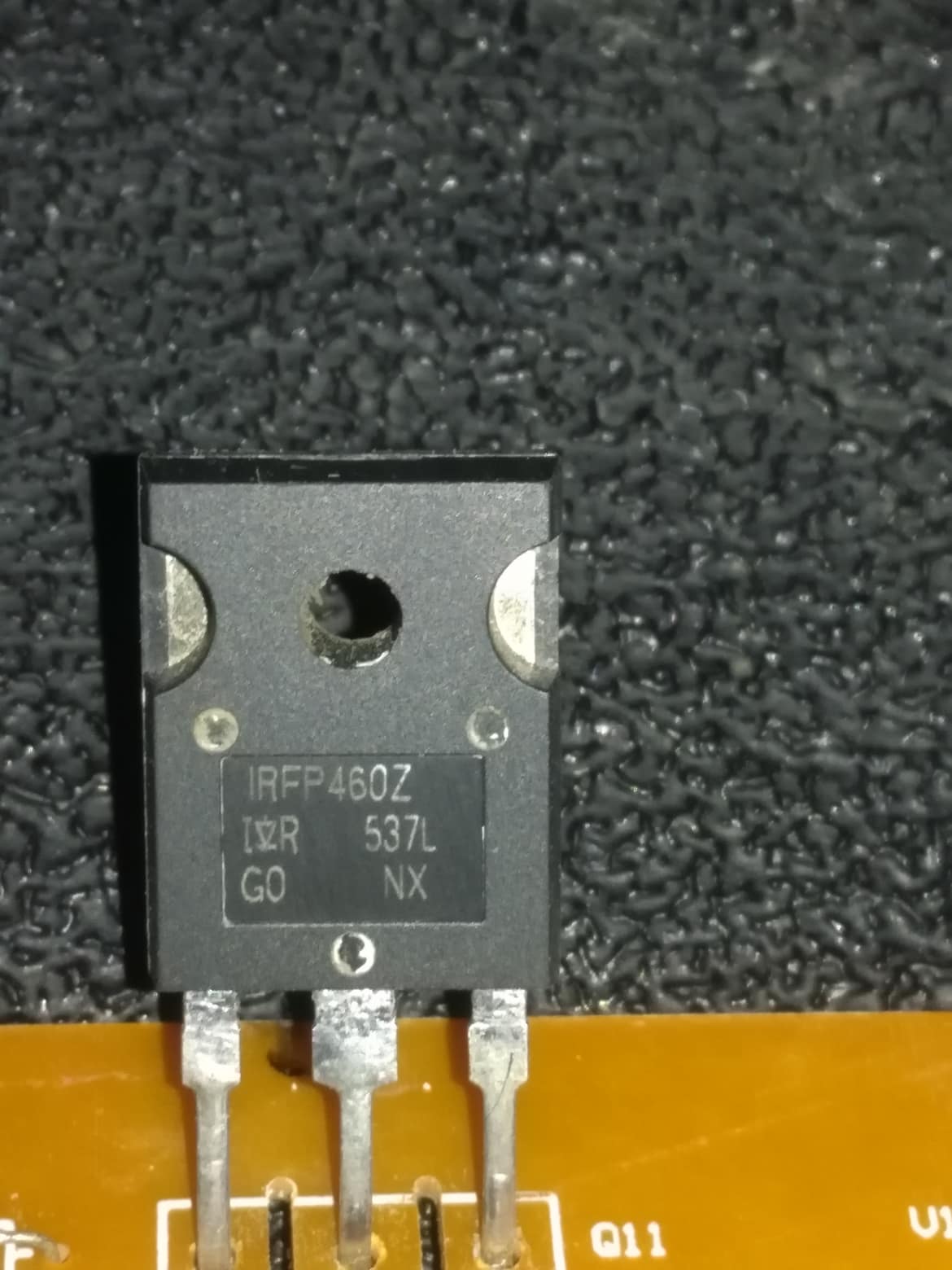

اخي العنصر الذي علي الجانب الايمن برقمHER3006PTليس لترانسستور إنما هو ديود(موحد مزدوج)ومواصفاتة والبدابل لة كما ذكرتها لكم سابقا.ومعلم بسهمين متقابلين وهذة علامة الموحد المزدوج ايديود شاتكي.والعنصر الثاني علي الجهة اليسري برقمIRFP460Z هوترانسستور من نوع الموسفت ذي قناة Nاو سالب.ومواصفاتة والبدايل لة كذلك سبق ذكرها.
ولكن ياخي قبل البحث والشراء تأكد من عدم سلامة العناصر بجهاز الاوفو بالطريقة الخاصة والصحيحة لكل عنصر ،وإن لم تتمكن من ذلك اذهب بهم لفني صيانة ليفحصهما لكم .فإن لزم ابحث عنهم واللة المستعان. اتمني التوفيق لكم اخي
