مقياس فولت

[Themarkez]

بسم الله
اخواني واساتذتي
ارجو مساعدتي في عمل دارة لقياس الفولتات من 0.5 فولت الى 5 فولت
عن طريق الليدات حيث نوصل ١٠ ليدات يعمل كل ليد لقراءة نصف فولت بمعنى ٣ فولت توافق ٦ ليدات منارة
سيكون مجسا الدارة كبلا افو ولامانع لو مان للدارة تغذية مستقلة ٣ او ٥ او ٩ فولت
اشكر مساعدتكم سلفا واتمنى ان تكون الدارة واضحة للتنفيذ

[burai nuraldaem]

اخي الكريم
مكبر عمليات دخل غير عاكس خرجه ضعفي دخله
كل دخل له جهد خرج مختلف ضع لكل ليد المقاومه المناسبه تحصل علي التيار المناسب لاضائته ثم الذي يليه وهكذا
المشكله قد تواجهك ظاهرة احتواء التيار !!

[عبدالله حجازى]

بسم الله
اخواني واساتذتي
ارجو مساعدتي في عمل دارة لقياس الفولتات من 0.5 فولت الى 5 فولت
عن طريق الليدات حيث نوصل ١٠ ليدات يعمل كل ليد لقراءة نصف فولت بمعنى ٣ فولت توافق ٦ ليدات منارة
سيكون مجسا الدارة كبلا افو ولامانع لو مان للدارة تغذية مستقلة ٣ او ٥ او ٩ فولت
اشكر مساعدتكم سلفا واتمنى ان تكون الدارة واضحة للتنفيذ

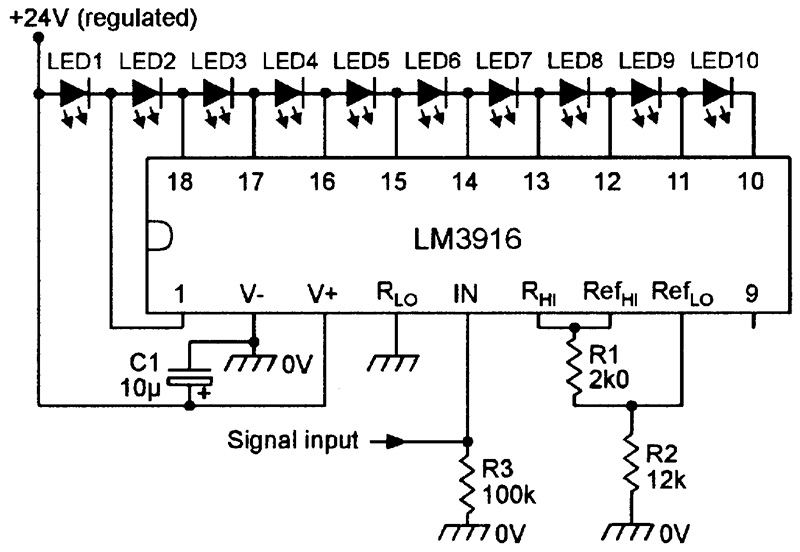

تفضل أخي هذة الدائرة






ستحتاج الي تركيب مقاومه 30 كيلو علي الطرف IN للمتكامله في المتكامله لكي تحميها من التيار الذائد ...

ويمكنك عمل معايره لكل فولت داخل وكم من الليدات المضيئه ...

[ماجد عباس محمد]

شكرا للأخ الفاضل عبد الله حجازى و هذا تعديل لتعمل بتغذية 3 فولت فأعلى كما طلبت
https://www.google.com/search?q=lm39...w=1355&bih=707
اختر أى منها

لاحظ أن هذه المتكاملة منها 3 أرقام
3914 خطية و كل الروابط السابقة عليها و فى تطبيقات فولتميتر
3915 لوغاريتمية لتطبيقات أخرى
3916 مناسبة لتطبيقات الصوت و الموسيقى لذا فهى أيضا ليست خطية

وهذا هام عند الشراء

[Themarkez]

[QUOTE=عبدالله حجازى;1154468]تفضل أخي هذة الدائرة






ستحتاج الي تركيب مقاومه 30 كيلو علي الطرف IN للمتكامله في المتكامله لكي تحميها من التيار الذائد ...

ويمكنك عمل معايره لكل فولت داخل وكم من الليدات المضيئه ...[/QUOTE
اشكرك
ولكن لم ارى مقاومة متغيرة حتى اعاير بموجبها سيكون الدخل من 0.5 فولت الى 5 فولت

[Themarkez]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

شكرا للأخ الفاضل عبد الله حجازى و هذا تعديل لتعمل بتغذية 3 فولت فأعلى كما طلبت
https://www.google.com/search?q=lm39...w=1355&bih=707
اختر أى منها

لاحظ أن هذه المتكاملة منها 3 أرقام
3914 خطية و كل الروابط السابقة عليها و فى تطبيقات فولتميتر
3915 لوغاريتمية لتطبيقات أخرى
3916 مناسبة لتطبيقات الصوت و الموسيقى لذا فهى أيضا ليست خطية

وهذا هام عند الشراء

شكرا لمرورك استاذ ماجد ولكن لم تتوضح بعد لي دارة تحقق طلبي وهو عمل اول ليد عند 0.5 فولت والاخير عند 5 فولت

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Themarkez

شكرا لمرورك استاذ ماجد ولكن لم تتوضح بعد لي دارة تحقق طلبي وهو عمل اول ليد عند 0.5 فولت والاخير عند 5 فولت

أخى
لو فحصتهم ستجد عدد من الدوائر و هذه واحدة
https://circuitdigest.com/electronic...tmeter-circuit
فى النصف العلوى من الصفحة شرج للمتكاملة و السفلى دائرة لفولتميتر يقيس 15 فولت
أظن تقليل النسبة إلى 5 فولت ليست معضله
