دارة مذبذب

[gh-b]

السلام عليكم
صممت الدارة التالية كمذبذب لاستخدم خرجها كدخل لدارة مضاعف جهد
[IMG][/IMG]

و الدارة سليمة تماما الدخل 4.8 فولت و التيار المطلوب 150 او 200 ميلي امبير كحد اقصى و لكن المشكلة هي في مقاومة المجمع Rc اخترتها اولا 47 اوم و كانت جيدة و لكن سخنت قليلا لذا قمت برفعها على حساب التيار كي لا تسخن و اخترت 220 اوم و لكن المشكلة التي حدثت هي ان التيار ارتفع بدل ان يقل و ظلت سخونة المقاومة نفسها سخنت قليلا كان التييار يصل 150 ميلي مع الماومة 47 اما مع ال 220 وصل 200 ميلي و لم افهم ما السبب اليس المفروض ان تقوم بتحديد التيار ؟ ايضا جربت وضع حمل متوسط كي يخفف التيار قليلا فربطت مقاومة 3300 اوم و بدل ان يحل المشكلة سخن الترانزستور بشكل كبير و عندما جربت قيمة 10 كيلو اوم لم يسخن و لم يحدث شيء للدارة لكن التيار ظل بنفس القيمة 270 ميلي و المقاومة ساخنة قليلا
ماذا افعل كي احافظ على قيمة التيار دون ان تسخن المقاومة ؟؟ رفع قيمتها لم يفلح و ايضا ما السبب في انه زاد بدل ان ينقص ؟

[ماجد عباس محمد]

المشكلة عنك فى RC كما تقول وهى لها علاقة مباشرة بباقى الدائرة و التيار إلى حد كبير مرتبط بها لذا إن شئت ارفع باقى الرسم بالقيم

[gh-b]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

المشكلة عنك فى RC كما تقول وهى لها علاقة مباشرة بباقى الدائرة و التيار إلى حد كبير مرتبط بها لذا إن شئت ارفع باقى الرسم بالقيم

RC1 = RC2 = 47
RB1 = RB2 = 1K
VCC = 4.8V
IC = 140 MA
IB = 0.7MA
الكتابة على الرسم لم تظهر واضحة
ايضا ملاحظة ان التيارات في الحساب مختلفة عن التيارات في الدارة العملية فالتيار ICحسبته 100 ميلي امبير للمقاومة 47 و التيار IBحسبته 10 ميلي امبير للمقاومة 1 كيلو لكن النتيجة اختلفت
الترانزستورين نوع 2N2222A و قست البيتا لهما بالافو و كانت 233
لايصال الترانستور للاشباع افترضت IB بقيمة 10 % من IC ثم حسبت و كانت القيمة الناتجة 480 اوم لكن اخترت رفعها قليلا الى 1 كيلو و رغم انها ارتفعت الا ان التيار خرج اعلى من الحسابات
اشارة الخرج سليمة و مترددة لكنها لا تساوي اشارة الددخل كما هو مفترض بل تساوي 2 فولت كاقصى حد
اخر تجربة للدارة بدون حمل مع مقاومة 330 و تيار 270 ميلي سخن الترانزستور

[ماجد عباس محمد]

شكرا أخى الكريم ولكنك تقول أن المشكلة فى RC و انا لا اعلم شيئ عن ما تتصل به هذه النقطة لأعرف أثر الأحمال عليها و ما سبب تغير التيار و السخونة
وهل لترانزيستور واحد أم الإثنين متصلين بدوائر
الكلام لا يغنى عن الرسم

[سعيد عويطة]

تحياتي ,

طيب..استعمل مقاومة 47 اوم واط اعلا..

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

تحياتي ,

طيب..استعمل مقاومة 47 اوم واط اعلا..

أخى الكريم
المشكلة أن تغيير المقاومة لم يسبب تغيير التيار بصورة متناسبة وهذا ما نحاول تحليله

المشاركة الأصلية كتبت بواسطة gh-b

السلام عليكم
و الدارة سليمة تماما الدخل 4.8 فولت و التيار المطلوب 150 او 200 ميلي امبير كحد اقصى و لكن المشكلة هي في مقاومة المجمع Rc اخترتها اولا 47 اوم و كانت جيدة و لكن سخنت قليلا لذا قمت برفعها على حساب التيار كي لا تسخن و اخترت 220 اوم و لكن المشكلة التي حدثت هي ان التيار ارتفع بدل ان يقل و ظلت سخونة المقاومة نفسها سخنت قليلا كان التييار يصل 150 ميلي مع الماومة 47 اما مع ال 220 وصل 200 ميلي و لم افهم ما السبب اليس المفروض ان تقوم بتحديد التيار ؟ ايضا جربت وضع حمل متوسط كي يخفف التيار قليلا فربطت مقاومة 3300 اوم و بدل ان يحل المشكلة سخن الترانزستور بشكل كبير و عندما جربت قيمة 10 كيلو اوم لم يسخن و لم يحدث شيء للدارة لكن التيار ظل بنفس القيمة 270 ميلي و المقاومة ساخنة قليلا
ماذا افعل كي احافظ على قيمة التيار دون ان تسخن المقاومة ؟؟ رفع قيمتها لم يفلح و ايضا ما السبب في انه زاد بدل ان ينقص ؟

[gh-b]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

شكرا أخى الكريم ولكنك تقول أن المشكلة فى RC و انا لا اعلم شيئ عن ما تتصل به هذه النقطة لأعرف أثر الأحمال عليها و ما سبب تغير التيار و السخونة
وهل لترانزيستور واحد أم الإثنين متصلين بدوائر
الكلام لا يغنى عن الرسم

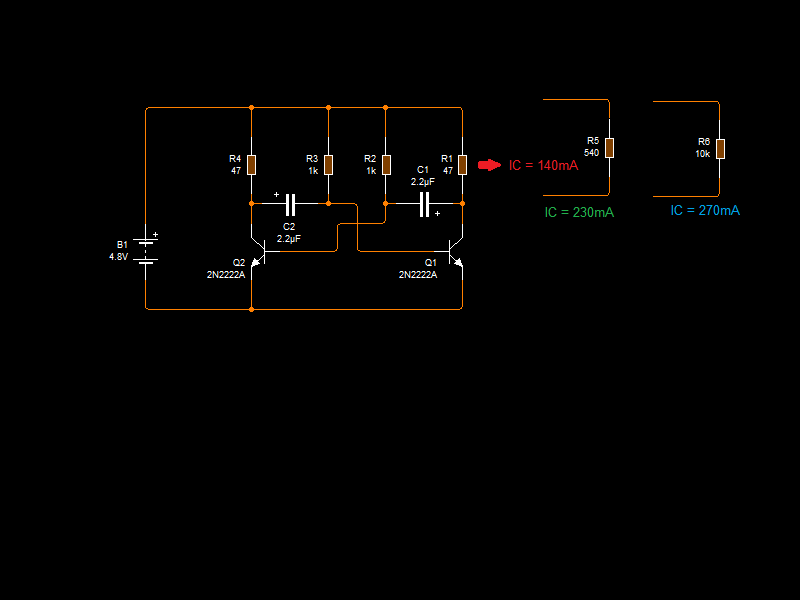

هذه الدارة تماما كما صممتها

[IMG][/IMG]
بدون حمل جربت :
RC = 47 IC = 140MA الترانزستور حرارته عادية و المقاومة دافئة قليلا
RC = 220 IC = 230 MA الترانزستور حرارته عادية و المقاومة دافئة او حتى ساخنة
RC = 330 IC = 270 MA الترانزستور ساخن حتى اكثر من المفاومة و المقاومة ساخنة
لم اجرب ربط حمل الا مع المقاومة 330 :
R LOAD = 540 IC = 230 MA
هنا قل التيار و الترانزستور ساخن و ليس دافئ ك RC و انما ساخن
R LOAD = 10 K IC = 270 MA
هنا التيار نفسه و المقاومة و الترانزستورين ساخنين
و في كل الحالات الجهد المتردد 2 فولت كاقصى قيمة
اي معلومات اخرى استاذ ؟؟
* لا تقل لي ان المفروض هو ربط الحمل عبر الترانزستور لان هذا ما كنت اظنه و لكن عندما جربت كان الجهد عليه ايضا 2 فولت متردد و لكن التيار المار فيه 2 ميلي امبير فقطط و هذا مشكلة اخرى واجهتها اليس المفروض ان التيار المار في الترانزستور نفسه المار في المقاومة و اردت السؤال عن السبب لكن جربت اولا اخذ الخرج عبر المقاومة و كان التيار مناسبا في البداية (140 ميلي ) لذلك استمريت باخذ الخرج من على المقاومة و لكن جربت ايضا وضع حمل على الترانزستور و لم يتغير شيء في قيمتي الحمل الجهد 2 فولت متردد و التيار 2 ميلي امبير

[gh-b]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

تحياتي ,

طيب..استعمل مقاومة 47 اوم واط اعلا..

فكرت طبعا لكنه ليس حلا فالدارة فيها مشكلة اخرى تسبب تغيير التيار بشكل متناسب طردا مع قيمة المقاومة لا عكسا
