السلام عليكم ورحمة الله وبركاته
احتاج مساعدة ان امكن ,,, اقوم بتجربة عمل تايمر درج الكتروني باستخدام المايكروكونترولر..
واجهتني مشكلة بدائرة الانترفيس بين المفاتيح الضاغطة في الدرج والمايكررو... قمت بتجربة اكثر من دائرة واشتغلت تمام .
لكن التجربة كانت باستخدام مفتاح ضاغط بدون لمبة اشارة ...
لكن عند استخدام مفتاح ضاغط موصول على طرفيه لمبة اشارة لم تعمل اي دائرة كما هو مطلوب.

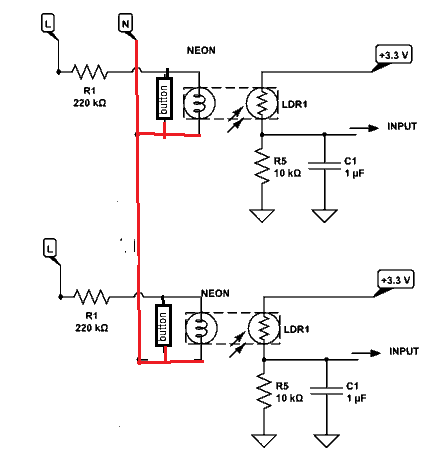

الدائرة الاولى استخدمت مصباح نيون (لمبة اشارة) مع LDR لتحويل اشارة ال 220 الى 5 فولت او 3.3
هذه الدائرة بدون وجود لمبة اشارة على طرفي المفاح الضاغط اشتغلت تمام مع العلم انه تم تغطية المصباح وال ldr حتى لا تتاثر بالاضاءة المحيطة.
لكن اذا استخدمت نفس الدائرة بوجود لمبة اشارة على طرفي المفتاح الضاغط يبقى مصباح النيون شغال بشكل مستمر وبالتالي خرج الدائرة الى مدخل المايكرو يبقى ثابتا سواء ضغطنا المفتاح ام لا..
الطريقة الثانية استخدمت ريليه بملف 220 فولت
نفس الشيء بدون وجود لمبة اشار على طرفي المفتاح تعمل الدائرة لكن بوجودها يبقى الريليه في حالة توصيل .
وجدت حلول على الانترنت اولا استخدام مقاومة مناسبة على طرفي مصباح النيون او طرفي ملف الريليه حيث انه مصباح النيون والريليه المفترض لا يعملان الا بالضغط على المفتاح والحاصل انهما يعملان سواء ضغطنا ام لم نضغط على المفتاح.
ثانيا استخدام مكثف من نوع X او Y على طرفي مصباح النيون او طرفي ملف الريليه
ثالثا استخدام مصباح عادي صغير 40 واط على طرفي مصباح النيون او طرفي ملف الريليه .

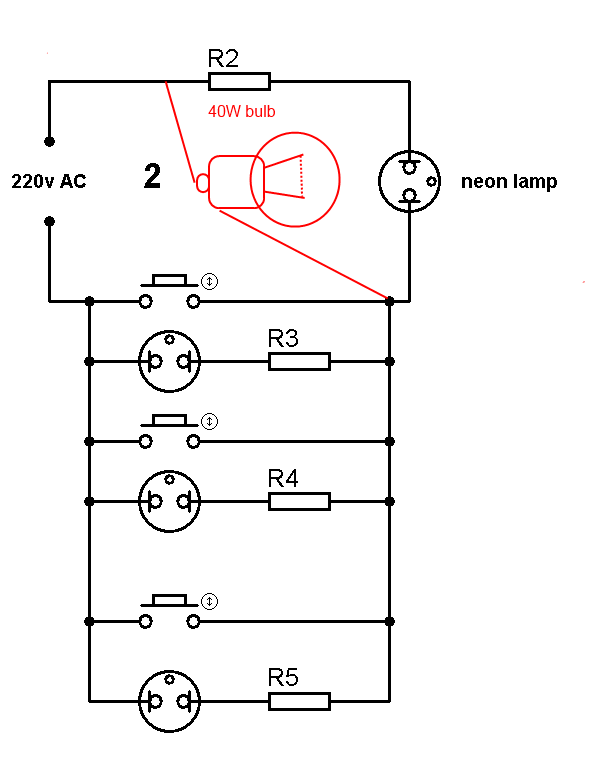

كما الصورة التالية توضح الحلول فقط بدل المصباح 40 واط نضع مقاومة او مكثف كما ذكرت
