#1 |
مهندس متواجد
![]()
المشاركات: 84
معدل تقييم المستوى: 0
|

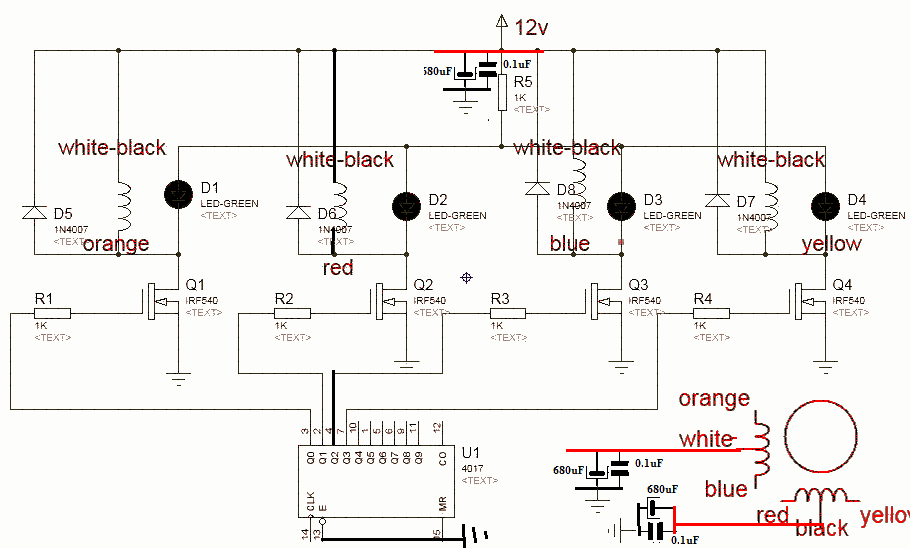

![]() السلام عليكم ورحمة الله وبركاته قمت بعمل هذه الدائرة لقيادةstepper motor ولكن عند تشغيل الدائرة يدور الاستيبر خطوة للأمام وللخلف مع العلم انى لما بفصل الاستيبر الليدات تأخذ الترتيب فى الإضاءة عند تجربة الاستيبر خارجيا بدون الدائرة يتم توصيله بنفس الترتيب الموجود فى الدائرة وهو الطرف الموجب موصل بالطرفين الأبيض والأسود ويتم تمرير الطرف السالب بالترتيب على الأطراف برتقالى أحمر أزرق أصفر يدور الموتور فى اتجاه واحد مضبوط وعند توصيله فى الدائرة يتحرك كما ذكرت مع الدائرة فماالسبب لعدم دورانه بالرغم من حركة الضوء على الليدات بالترتيب عند فصل الاستيبر الدائرة منتشرة على الانترنت باسم استخدام 555 تايمر و4017 لقيادة الاستبر موتور https://b.top4top.net/p_950vkkov1.jpg
التعديل الأخير تم بواسطة : moh10 بتاريخ 08-08-2018 الساعة 10:23 AM. |
![]() |
![]() |
اعلانات |
![]() |
#2 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() اخي
بعد رفع الصورة انقل الرابط حيث تريد في مشاركتك
__________________
مقالات المهندس ماجد عباس محمد |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
مهندس متواجد
![]()
المشاركات: 84
معدل تقييم المستوى: 0
|
![]() تم رفع الصورة
|
![]() |
![]() |
![]() |
#4 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() كم امبير تيار الموتور؟
__________________
مقالات المهندس ماجد عباس محمد |
![]() |
![]() |
![]() |
#5 |
مهندس متواجد
![]()
المشاركات: 84
معدل تقييم المستوى: 0
|
![]() 3.3 امبير(الترانزستور المستخدم irf540 وده أمبيره عالى من الداتا شيت 30أمبير يستطيع تحمل أمبير الاستيبر وموصل كما هو موضح بالدائرة) هل هذه الدائرة عملية
فعلا فى قيادة الاستيبر هذه الدائرة فى الأساس هذه الدائرة مستخدمة كفلاشر قمت باستخدام النبضات الخارجة من الأيسى 4017 وتغذية 4ترانزستورات نوعية موسفت irf540 وتغذية أطراف الموتور بالترتيب الموجود بالدائرة وهذا الترتيب هو الذى يدور عليه الموتور عند تجربته بمصدر كهربى خارجى 12فولت التعديل الأخير تم بواسطة : moh10 بتاريخ 08-08-2018 الساعة 12:22 PM. |
![]() |
![]() |
![]() |
#6 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() أعلم هذا لكن الدائرة ينقصها مكثفات decoupling و بها بعض الأخطاء إذ لا يجب ترك طرفى 13 ، و 15 بدون توصيل هكذا
![]()
__________________
مقالات المهندس ماجد عباس محمد |
![]() |
![]() |
![]() |
#7 |
مهندس متواجد
![]()
المشاركات: 84
معدل تقييم المستوى: 0
|
![]() م/ماجد دى صورة توضيحية فقط اختصارا لرسم الدائرة كاملة الدائرة منفذة عمليا ومتصلة بدائرة تايمر 555 النبضات متصلة بالطرف 14 والطرف 13 و15متصلة بالأرضى وكما ذكرت سابقا ان الدائرة تعمل بكفاءة على ليدات ويتم التحكم فى سرعة اضاءة الليدات باستخدام المقاومة المتغيرة الموجودة فى دائرة 555 المشكلة انى لما بوصل الموتور لايعمل كما تتحرك الليدات مش عارف ايه السبب انا وضعت الترانزستورات لتحمل تيار المحرك مش أكتر كما هو موصل فى الدائرة وهذه الصورة شبيهة بدائرتى https://www.electronicbub.com/2015/0...ontroller.html,,,وأيضا هذهhttp://embedranics.blogspot.com/2012...l-circuit.html
التعديل الأخير تم بواسطة : moh10 بتاريخ 08-08-2018 الساعة 02:29 PM. |
![]() |
![]() |
![]() |
#8 |
مهندس متواجد
![]()
المشاركات: 84
معدل تقييم المستوى: 0
|
![]() شوف الفيديو ده م / ماجد https://www.youtube.com/watch?v=mCjv5UWHoJ4
|
![]() |
![]() |
![]() |
