اقتباس:
المشاركة الأصلية كتبت بواسطة majidye
السلام عليكم اخواني المهندسين
عندي استفسارين لو تكرمتم
الأول :

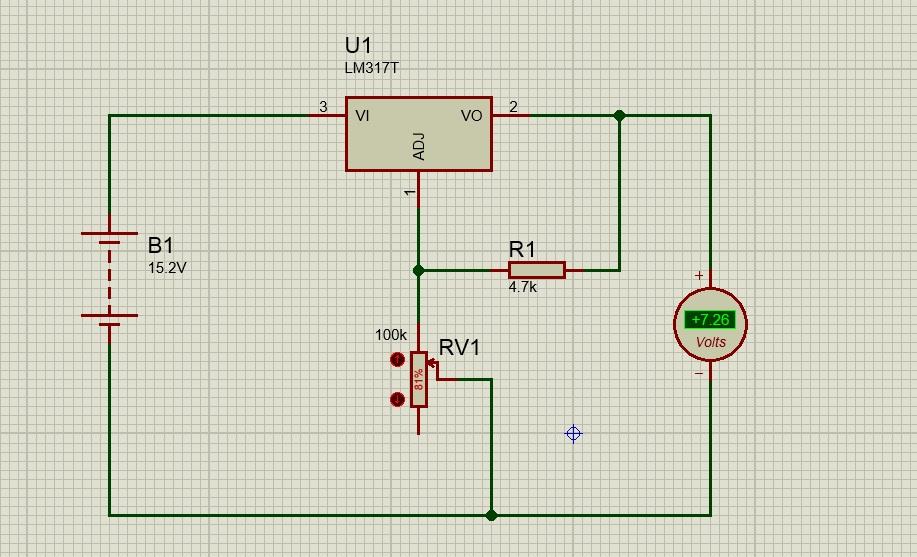

قمت بتنفيذ هذه الدائرة البسيطة لتنظيم الفولت باستخدم LM350t كما في الصورة ادناه
وقمت باستخدام محول adapter متعدد الفولتبة حيث قمت باختيار اعلى فولتية وقستها فوجدتها 15.2 فولت وربطه للدائرة وقمت بضبط المقاومة المتغيرة حتى حصلت على فولت 7.2 بعد المنظم ،،، وبدون التعديل على المقاومات قمت بتغير فولت الخروج من المنظم الى الفولت الاقل فوجد ان فولت الخروج من منظم الفولت قد تغير ونقص الفولت عن 7.2 ،، وكل ماغيرت قيمة الخرج من المحول اجد ان قمية الخرج من المنظم تتغير !!!!
فما مشكلة هذا ؟؟ |
أخى
لقد شرحث مثبتات الفولت فى أكثر من سلسلة هنا
مثبت الفولت له داتاشيت برجاء قراءتها
مثبت الفولت من النوع الخطى كهذا لا يرفع الفولت و يجب أن يكون الدخول أعلى من قيمة الخرج المضبوط عليها ب 2 إلى3 فولت حتى يعمل
أى أن فى حال الضبط على 7.5 فولت يجب أن يكون الدخول أعلى من 9.5 فولت و إلا سيتوقف عن الإستجابة و هذا السلوك منه طبيعى جدا
توجد أنواع أغلى سعرا تسمى LDO تعمل حتى فرق جهد 1 فولت أو أقل
http://www.qariya.info/vb/showthread...=170152&page=8
اقتباس:
الثاني :
استخدمت نفس الدائرة اعلاه لشحن بطارية وبعد ان ضبطت الخرج بعد المنظم على 7.2 فولت وقمت بربط بطارية 6 فولت بعد الخرج من المنظم دون استخدام مقاومة لتحديد شدة تيار الشحن حيث ان فولت البطارية كان قبل ربطها كانت 6.2 وبعد ربطها وبدل ما يرتفع الفولت بقى كما هو 6.2 ولم يرتفع حتى 0.1 فولت لم يرتفع .
مع العلم ان المحول يعطي شدة تيار 2 امبير .
فما مشكلة هبوط فولت الشحن مساوي لفولت البطارية ولايرتفع ابدأ
ولكم جزيل الشكر والتقدير
|
لو قرأت عن شواحن البطاريات و أنواع البطاريات ستجد أن البطارية لا يرتفع الفولت عليها إلا بالشحن و قيمة الفولت عليها دلالة على نسبة الشحن
أى أنك وضعت بطارية فارغة على شاحن و مازالت فارغة
انتظر حتى تشحن ستجد الفولت ارتفع قليلا و سيظل يرتفع مع انخفاض فى التيار حتى تصل لجهد تمام الشحن
منظم جهد و شاحن بطارية
