اقتباس:
المشاركة الأصلية كتبت بواسطة عصـــــام
السلام عليكم
مشكورا ومأجورا على الرد السريع أخي ماجد وممنون جدا لذكر الملاحظتين أعلاه
وأعرف تماما كيف يكون الترنزستور في حالة تشبع ولكني أسأل بصفة عامة
هل يبقى الترنزستور في حالة تشبع حتى مع تغيير الحمل ومصدر التغذية أم أن كل حالة يكون فيها تيار التشبع مختلف ؟ أرجو أن أكون وفقت في طرح السؤال شكرا.  |
معذرة أخى الكريم لم أفهم السؤال فى ظل الرد السابق وهو أن تيار المجمع يكون أقل من بيتا مضروبة فى تيار القاعدة وفى ضوء الشرح المقدم فى الرابط
ما هو التيار؟ فولت على مقاومة
ما هو الفولت ببساطة لا يوجد سوى البطارية المسماة Vcc
ما هى المقاومة ببساطة هى الحمل المرسوم فى الدائرة و بالمثل فى دائرة القاعدة
ستقول بصورة عامة سأقول أيضا هذا الكلام هو الصورة العامة فالبطارية هى البطارية العامة المستخدمة فى الدائرة العامة التى ستأتى بها من أى مصدر عام وقد تكون حجر 1.5 فولت أو بطارية 300 فولت القانون لا يشترط حدود
و الحمل العام هو ما يحتاج بصورة عامة المصمم لأن يضعة فى تلك الدائرة فى هذا الجزء منها ولو أى عدد من الأشياء فهناك قوانين التوالى و التوازى التى تحول الدوائر العامة لمكافئ واحد عام يحل محلها فى كل الحسابات
عند تغير أى قيمة من هذه القيم ببساطة اعد تطبيق القوانين تعرف هل مازال فى التشبع أم لا - القوانين لا تشترط قيم محددة
أين السؤال؟؟؟

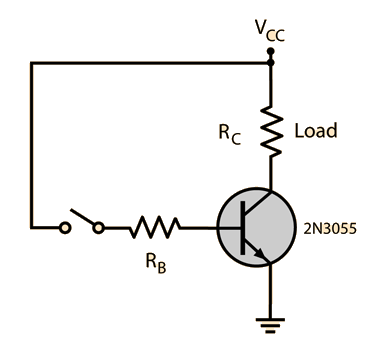

الترانزستور كمفتاح
