اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد
اللمبات مقاومات أومية لا يرتد عنها أى شيئ
ارتداد الملفات يعالج بدايود سريع على طرفى الحمل

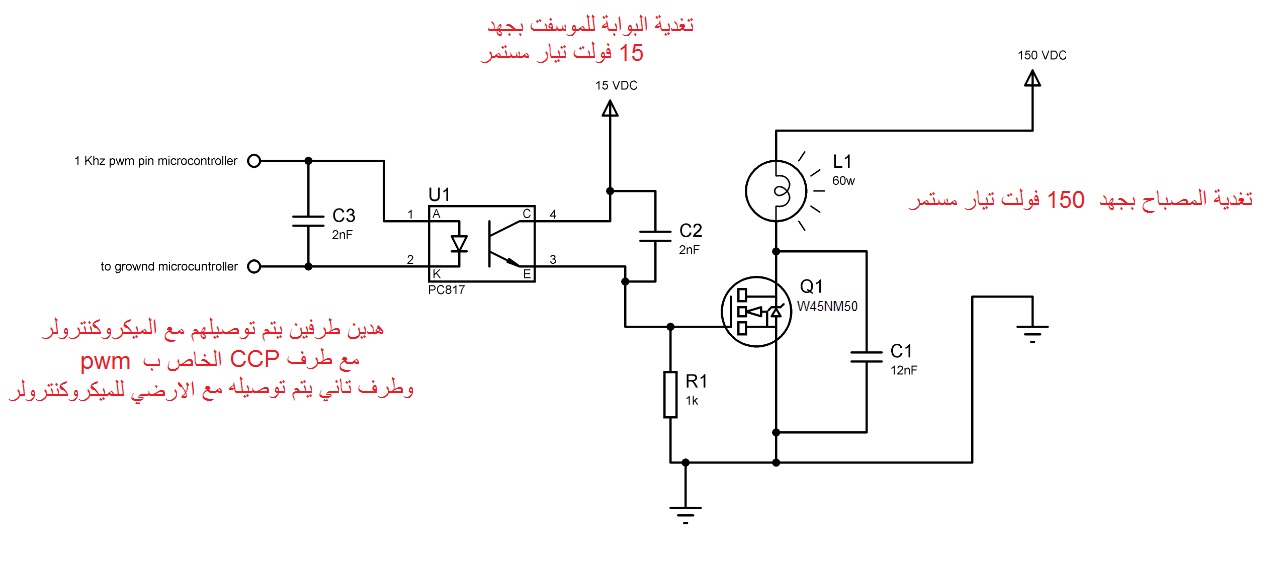

ارفع المكثفات الثلاثة فهى تضر ولا تنفع بل على العكس يبذل المصممون جهدا كبيرا لتجنب أثر القيم الصغيرة الشاردة و المفروضة بحكم الطبيعة
|
شكرا لك استاد ماجد وجزاك الله خيرا على الجهد الدي تبدله من أجل المساعدة
لقد قمت بإلغاء جميع المكثفات دارة
وكذلك قمت بإضافة مقاومة 10 اوم على البوابة الموسفيت
لكن المشكلة الجديدة هو عندما أرفع من duty cycle ترتفع الاضائة ولا يسخن الموسفيت
و عندما اقوم بخفض duty cycle تنخفض الاضائة لكن ترتفع الحرارة كلما قمت بخفض قيمة duty cycle
هل يمكن ان يكون الابتوكبلر هو سبب يعني عندما استعمل duty cycle منخفض يضئ
ليد بداخله باضائة قليلة وبتالي يخرج الجهد من المستقبل ابتكوبلر اقل بكتير من 15 فولت ومتقطع
وبتالي الموسفيت لا يفتح كاملا هل يمكن ان يكون هذا هو سبب المشكلة
ما هي الاسباب التي ترفع حرارة ترانزيستور موسفيت
