طلب من مبدعي الرسم والتصميم

[Themarkez]

السلام عليكم
اخواني واساتذتي
طلبت مسبقا دارة للحماية ضمن حمل 2 امبير
وتوصلت بمساعدة الاخوة والاساتذة ان افضل تصميم هو باستخدام المتكاملة lm358
تفصل بارتفاع الجهد فوق 245 فولت لامانع بمعايرته بمقاومة ثابتة اختصارا مساحة
وتاخير زمني حوالي 10 ثواني
لا يهم الانخفاض في هذه الدارة
الدارة بحاجة لان تكون باصغر حجم ممكن
والحجم المناسب هو بورد بابعاد 3.5 سم *5.5 سم
ساستخدم ميني ريليه للخرج واريد وضع حماية للدخل متمثلة ب ntc +vdr +فيوز او مقاومة حرارية
لا مانع من ان تكون الدارة ببورد طبقتين او استخدام خلفية البورد لوضع العناصر فارتفاع الدارة لا يهم
وممكن ان اضع العناصر عمودية على البورد بدل الوضع الافقي وممكن وضع العناصر باصغر حجم مثل مقاومات 8\1 وات ووضع ليدات 3مم بدل 5مم ويكتفى بلدين احدهم للعمل واخر في حال الارتفاع للفولتية
اي افكار تخرج الدارة باصغر حجم مقبولة
اتمنى مشاركتكم ومساعدتي وشكرا لكم

[عبدالله حجازى]

السلام عليكم ورحمه الله

أخي لم ترفع المخطط ..

ارفع لي المخطط وانشاء الله اصمملك اللوحه المطبوعه PCB

[Themarkez]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

السلام عليكم ورحمه الله

أخي لم ترفع المخطط ..

ارفع لي المخطط وانشاء الله اصمملك اللوحه المطبوعه PCB

شكرا للفتتك ولكني لا اعرف حتى رسم مخطط
شكرا مرة اخرى

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Themarkez

السلام عليكم
اخواني واساتذتي
طلبت مسبقا دارة للحماية ضمن حمل 2 امبير
وتوصلت بمساعدة الاخوة والاساتذة ان افضل تصميم هو باستخدام المتكاملة lm358
تفصل بارتفاع الجهد فوق 245 فولت لامانع بمعايرته بمقاومة ثابتة اختصارا مساحة
وتاخير زمني حوالي 10 ثواني
لا يهم الانخفاض في هذه الدارة
الدارة بحاجة لان تكون باصغر حجم ممكن
والحجم المناسب هو بورد بابعاد 3.5 سم *5.5 سم
ساستخدم ميني ريليه للخرج واريد وضع حماية للدخل متمثلة ب ntc +vdr +فيوز او مقاومة حرارية
لا مانع من ان تكون الدارة ببورد طبقتين او استخدام خلفية البورد لوضع العناصر فارتفاع الدارة لا يهم
وممكن ان اضع العناصر عمودية على البورد بدل الوضع الافقي وممكن وضع العناصر باصغر حجم مثل مقاومات 8\1 وات ووضع ليدات 3مم بدل 5مم ويكتفى بلدين احدهم للعمل واخر في حال الارتفاع للفولتية
اي افكار تخرج الدارة باصغر حجم مقبولة
اتمنى مشاركتكم ومساعدتي وشكرا لكم

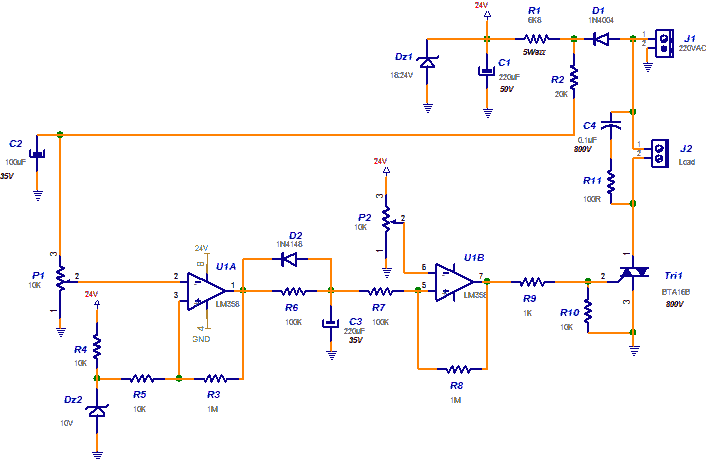

معذرة لم استوعب ما تقول لكن بالنسبة لحماية الشاحن ضد ارتفاع الفولت و عند العودة توقف فترة فهذه دائرة من تصميمى و لم اختبرها ربما تحتاج تعديل بعض القيم لتناسب الحاجة

[Themarkez]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة لم استوعب ما تقول لكن بالنسبة لحماية الشاحن ضد ارتفاع الفولت و عند العودة توقف فترة فهذه دائرة من تصميمى و لم اختبرها ربما تحتاج تعديل بعض القيم لتناسب الحاجة

مبدع كما قصدتك ووصفتك استاذ ماجد الدارة رائعة يعجز لساني عن شكرك
الدارة بحاجة الى
انت تفصل على فولت 245
ميني ريليه بدل الترياك
10 ثواني او 15 للتاخير
ليد 3مم يشير لعمل الدارة وليد 3مم في حال حصول ارتفاع فولت

وفي حال تصميم ال pcb وهنا نطمع بعمل الاستاذ حجازي
اضافة vdr ,ntc فيوز على الدخل
اشكركم جدا وجعل الله مساعدتكم لي في ميزان حسناتكم

[Themarkez]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة لم استوعب ما تقول لكن بالنسبة لحماية الشاحن ضد ارتفاع الفولت و عند العودة توقف فترة فهذه دائرة من تصميمى و لم اختبرها ربما تحتاج تعديل بعض القيم لتناسب الحاجة

مبدع كما قصدتك ووصفتك استاذ ماجد الدارة رائعة يعجز لساني عن شكرك
الدارة بحاجة الى
انت تفصل على فولت 245
ميني ريليه بدل الترياك
10 ثواني او 15 للتاخير
ليد 3مم يشير لعمل الدارة وليد 3مم في حال حصول ارتفاع فولت

وفي حال تصميم ال pcb وهنا نطمع بعمل الاستاذ حجازي
اضافة vdr ,ntc فيوز على الدخل
اشكركم جدا وجعل الله مساعدتكم لي في ميزان حسناتكم

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Themarkez

مبدع كما قصدتك ووصفتك استاذ ماجد الدارة رائعة يعجز لساني عن شكرك
الدارة بحاجة الى
انت تفصل على فولت 245

المقاومة P1 تحدد الفولت الذى تفصل عنده

ميني ريليه بدل الترياك

الحجم فالتراياك مقاس الترانزستور و الريلاى زائد لكن ما دام هذا رأيك سأغيره

10 ثواني او 15 للتاخير

المقاومةP1 تحدد زمن التأخير

ليد 3مم يشير لعمل الدارة وليد 3مم في حال حصول ارتفاع فولت

وفي حال تصميم ال pcb وهنا نطمع بعمل الاستاذ حجازي
اضافة vdr ,ntc فيوز على الدخل
اشكركم جدا وجعل الله مساعدتكم لي في ميزان حسناتكم

ما دامت الدائرة ستفصل، ما جدوى vdr ,ntc

[Themarkez]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

المقاومة P1 تحدد الفولت الذى تفصل عنده

الحجم فالتراياك مقاس الترانزستور و الريلاى زائد لكن ما دام هذا رأيك سأغيره


المقاومةP1 تحدد زمن التأخير

ما دامت الدائرة ستفصل، ما جدوى vdr ,ntc

في سوريا التيار غير مستقر ويكثر التبديل بين كهرباء المدينة والمولدات الخاصة وفي خال استعمال المولدة تفصل كثيرا نتيجة ارتفاع الاحمال مما يسبب نزول قاطع الامبير ولرفعه تطر لقطع واعادة التيار اكثر من مرة فيكون ال ntc ,vdr والفيوز للخماية من انقطاع وهودة التيار فجأة

خالص شكري لك وجزاك الله كل خير واوسع مكانك في الجنة مقدار سعة صدرك
