مشكلة بدائرة تكبير صوت tda2030

[samer6]

السلام عليكم ، منذ فتره قمت بتنفيذ دائرة تكبير صوت tda2030
http://www.videorockola.com/proyecto...per-economico/
مع العلم بأن محول التغذية هو +12 . 0 . -12 ( 3 امبير )
وهى تعمل بشكل جيد ولكن عند توصيل الكهرباء لها اسمع من السماعات طنين خفبف ولكن مزعج كالتالى
https://www.youtube.com/watch?v=g7GJthPiYFk
فما السبب فيه وما علاجه

[ماجد عباس محمد]

هل تستخدم وحدة التغذية بالموقع و المرفق بالدائرة؟

[samer6]

نعم تم تنفيذ الدائرة كما وردت بالموقع بالضبط
مع العلم ان صوتها جميل ونقى فيما عدا ذلك الطنين

[عبدالله حجازى]

السلام عليكم ورحمه الله

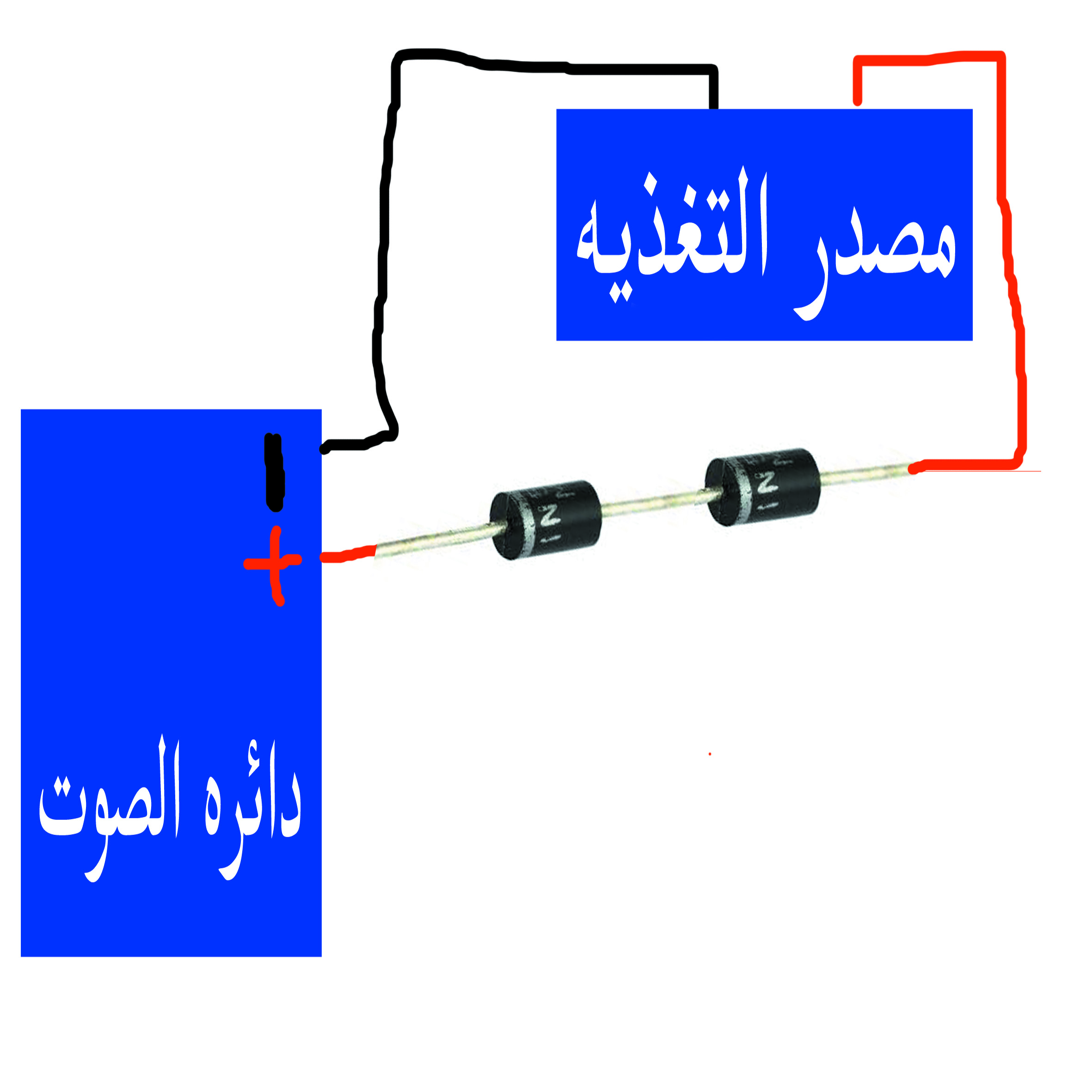

وصل اثنين دايود بالتوالي مع مصدر الموجب والدائره وستختفي هذه المشكله .. ويراعي اختيار الدايود يتحمل سحب تيار الدائره


انظر الصوره



بالتوفيق

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

لابد ولزاما ان يكون اخذ مصدر الصوت للدائرة الصوت عبر سلك شيلد مناسب

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة samer6

نعم تم تنفيذ الدائرة كما وردت بالموقع بالضبط
مع العلم ان صوتها جميل ونقى فيما عدا ذلك الطنين

أخى الكريم
لاحظ أنها دائرة تقويم نصف موجة وهذه تسبب قدر زائد من الطنين لإرتفاع المتردد الخارج منها عند سحب التيار
الدائرة التقليدية المستخدمة مع دوائر المكبرات ذات التغذية المزدوجة هى تقويم موجة كاملة هكذا

طبعا الدايودات هى ذات الدايودات فى الدائرة القديمة 1N5403 و المكثفات هى لم تتغير 4700 ميكرو

[samer6]

انا اشكرك مهندسنا الغالى على الأهتمام والرد اولا , وثانيا تصحيح لمصدر التغذية هو محول 12 فولت (12-0) وليس (12+ . 0.-12
وسؤال اخر ممكن اوصل نفس مصدر التغذية ده ( المحول بعد عمل دائرة تقويم) على هذا المديول _ ( سؤالى بخصوص الأمبير (3 امبير )مع العلم بأنه يعمل على 12 فولت وبه منظم جهد 78m05 )

[samer6]

https://www.alibaba.com/product-deta...005094426.html
