اقتباس:

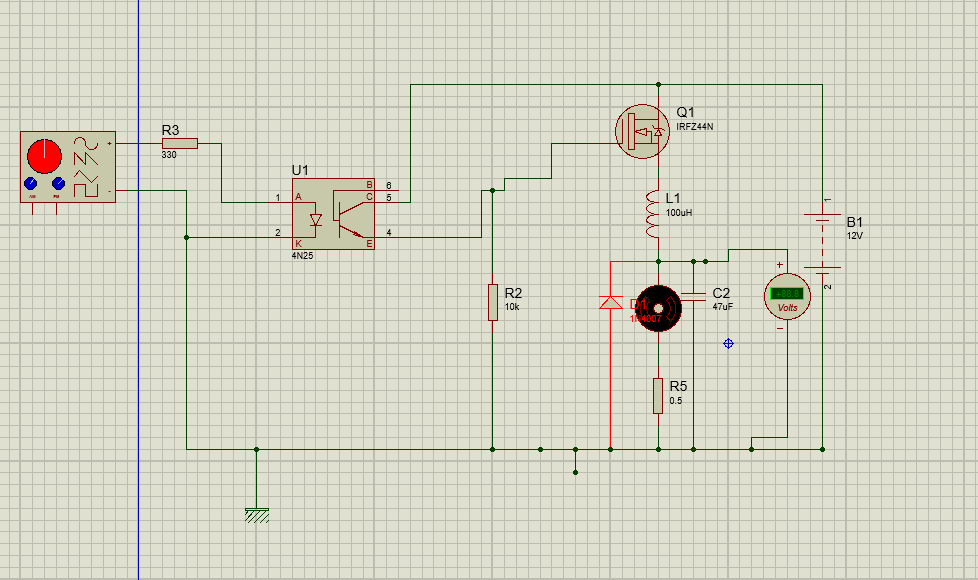

المشاركة الأصلية كتبت بواسطة أبو الحذيفة
شكرا لك أخ ماجد
بالفعل أنا عكست الأرقام عن طريق الخطأ هي 877a
|
أخى

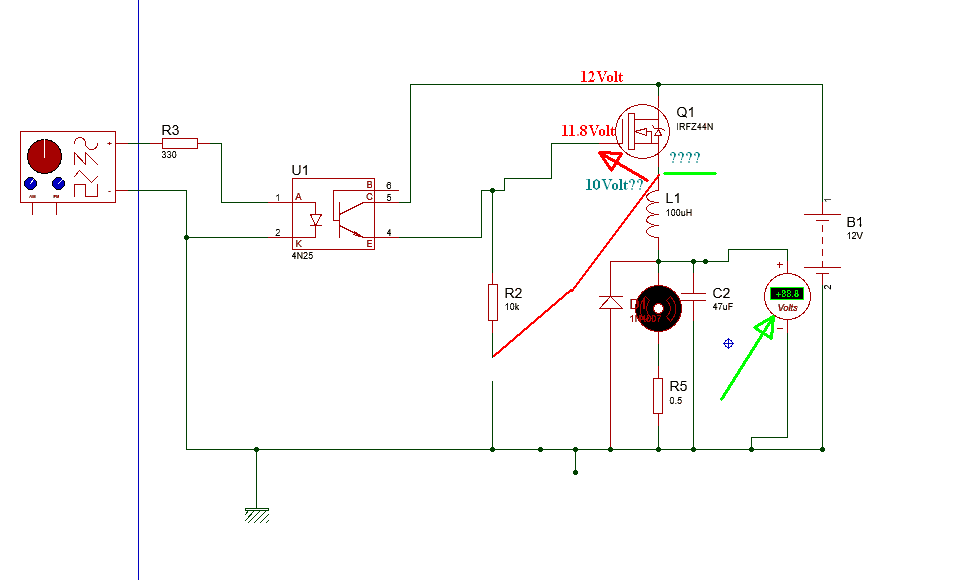

الدائرة بها خطأين
أولا
طبقا للجهود الواقعة على الموسفيت ستجد أن المصب Drain عليه 12 فولت و البوابة 11.8 فولت نتيجة جهد التشبع و البوابة Gate تحتاج على الأقل 8 فولت ليكون الموسفيت فى تمام الفتح
كم تتوقع أن يكون الجهد على المصدر Source الآن؟
الخطأ الثانى هو مهما كان هذا الترانزيستور فعند سحب تيار سينخفض جهد الخرج ولابد من تغذية راجعة تعوض هذا الهبوط وهو ما لم توفره الدائرة
و ملحوظة أن المقاومة R2 وظيفتها ابقاء الموسفيت مغلقا تحسبا لأى ظرف لذا توضع عمليا فى أقرب مكان بين
البوابة و المصدر و ليست بين
البوابة و الآرض
الملحوظة الثانية كم قياس هذا الفولتميتر؟؟

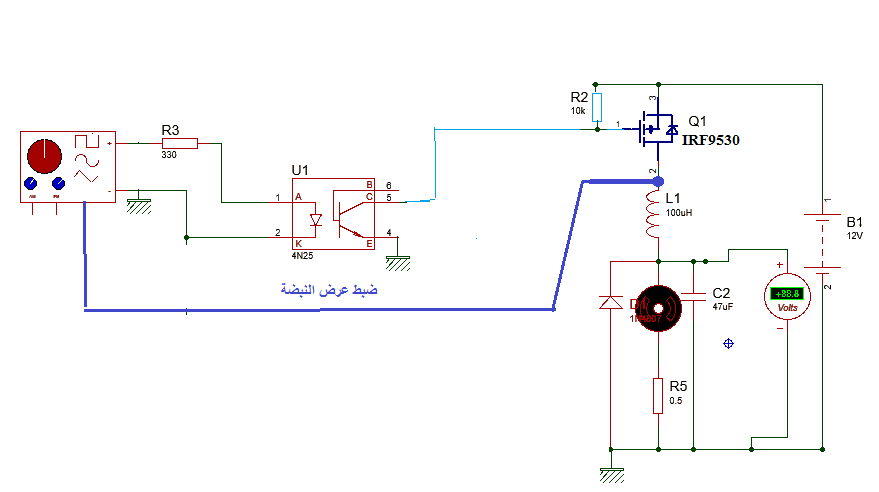

الصواب هنا أن تستخدم موسفيت موجب القناة هكذا
و الخط الأرزق هو التغذية الراجعة Negative Feed Back لضبط الخرج و تثبيته
