تشغيل موتور المياه تباعا لاحتياج الغساله الاتوماتيك من المياه

[mourad3d]

فى هذا الموضوع سوف اطرح فكرة من افكارى فى ادارة الغساله الاتوماتيك لموتور المياه عن تصميم وتنفيذ دائرة الكترونيه لتشغيل موتور المياه عند الحاجه اليه عندما تسحب الغساله الاتوماتيك مياه واغلق الموتورعند امتلاء الغساله والهدف منها توفير الكهرباء وتوفير استهلاك الموتور وتم تجربتها وتشغيلها بنجاح
الفكرة بتعتمد على السلونويد تباع للاشارة عليه والفكره تصلح للغسالات الديجيتال والغسالات التايمر
تحتاج الغساله الاتوماتيك لفتح المياه فى فتح السلونويد كهربيا لذلك يصل اليه جهد معين ومن خلال الجهد يمكن توظيفه لفتح موتور المياه
هذا الجهد فى بعض الاحيان يكون 220 فولت

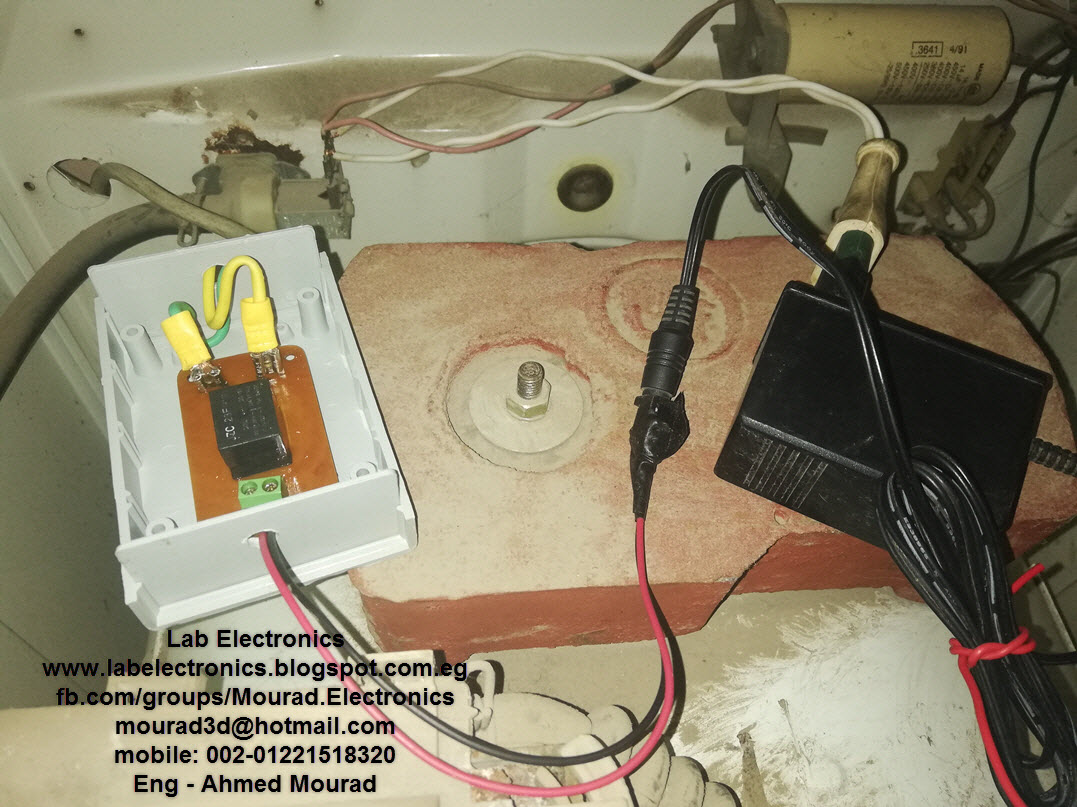

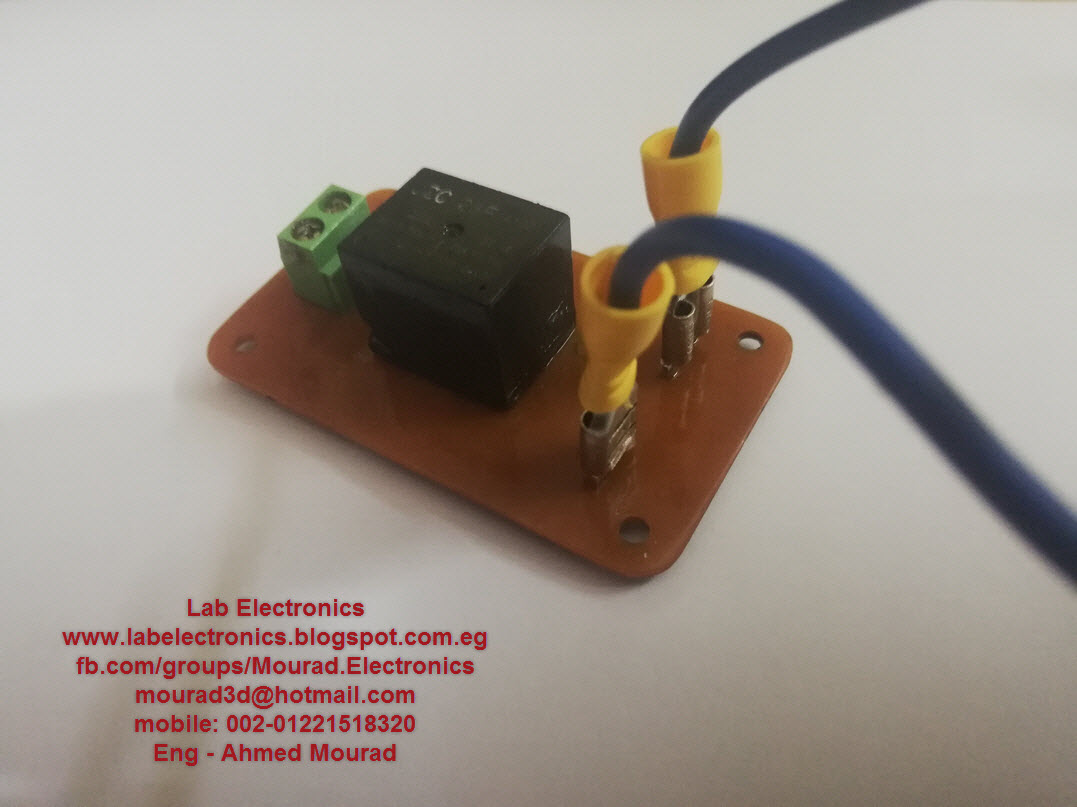

أذن ما هو رائك فى وضع شاحن موبايل مثلا ونحول الجهد من متردد لمستمر ونخفض الجهد وفى نفس الوقت نطمن عزل تام للكهرباء عن الغساله ودائرة الغساله ومنها بعد تخفيض الجهد من 220 فولت الى 5 أو 12 فولت يعمل على تشغيل على ريلاى وبدوره يقوم بتشغل واطفاء موتور المياه هذه هى الفكرة ببساطه
لو لقيت تشجع من اعضاء الجروب هضع مخططات الدائرة مجانا واللى محتاجها ومش عارف يصممها يكلمنى على الخاص او الموبايل
وهناقش افكار الدائرة فى التعليقات أن شاء الله

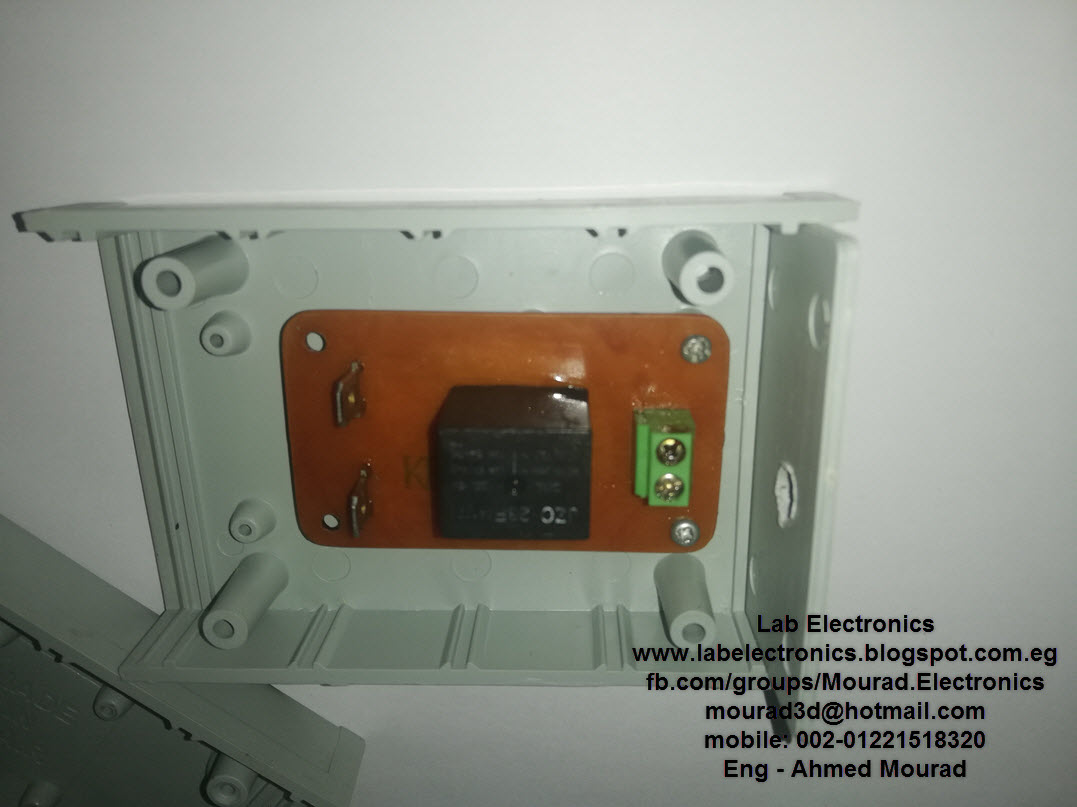

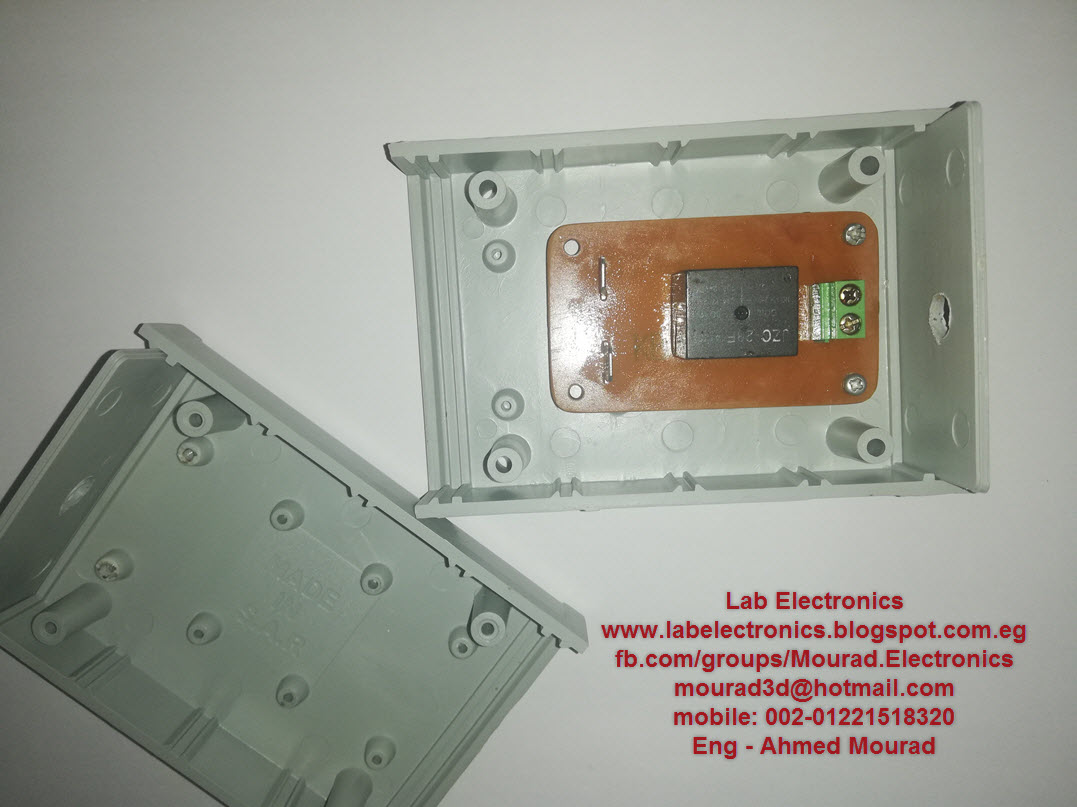

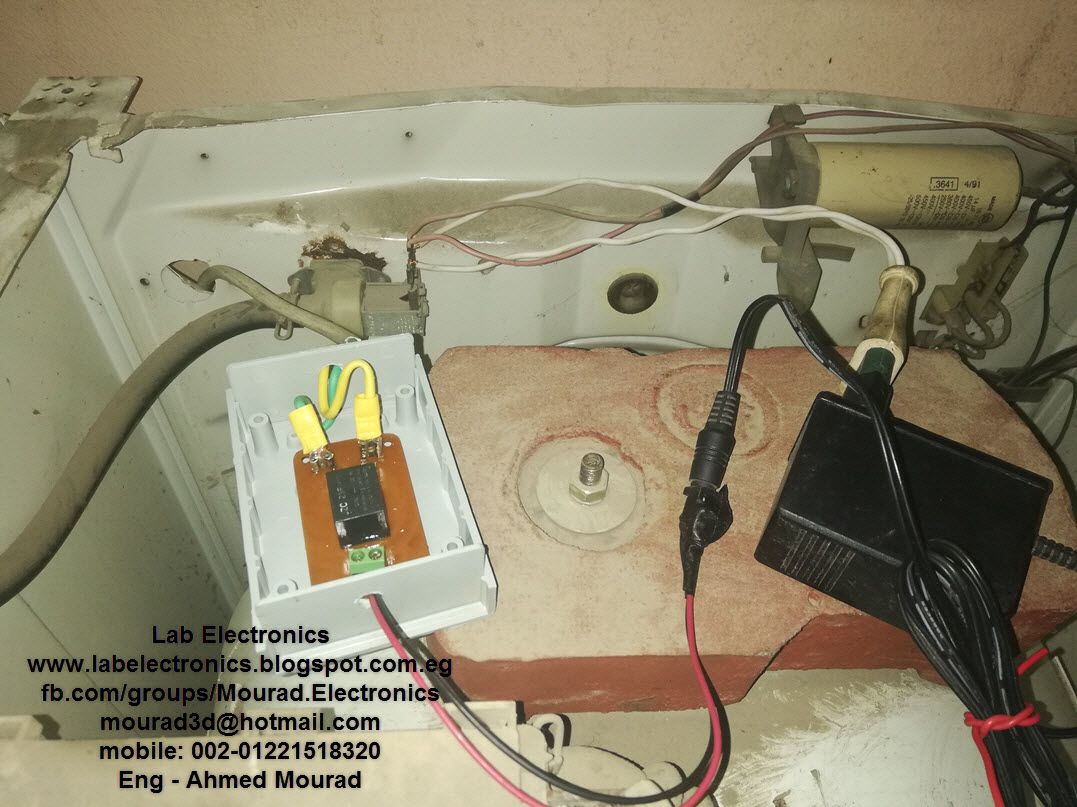

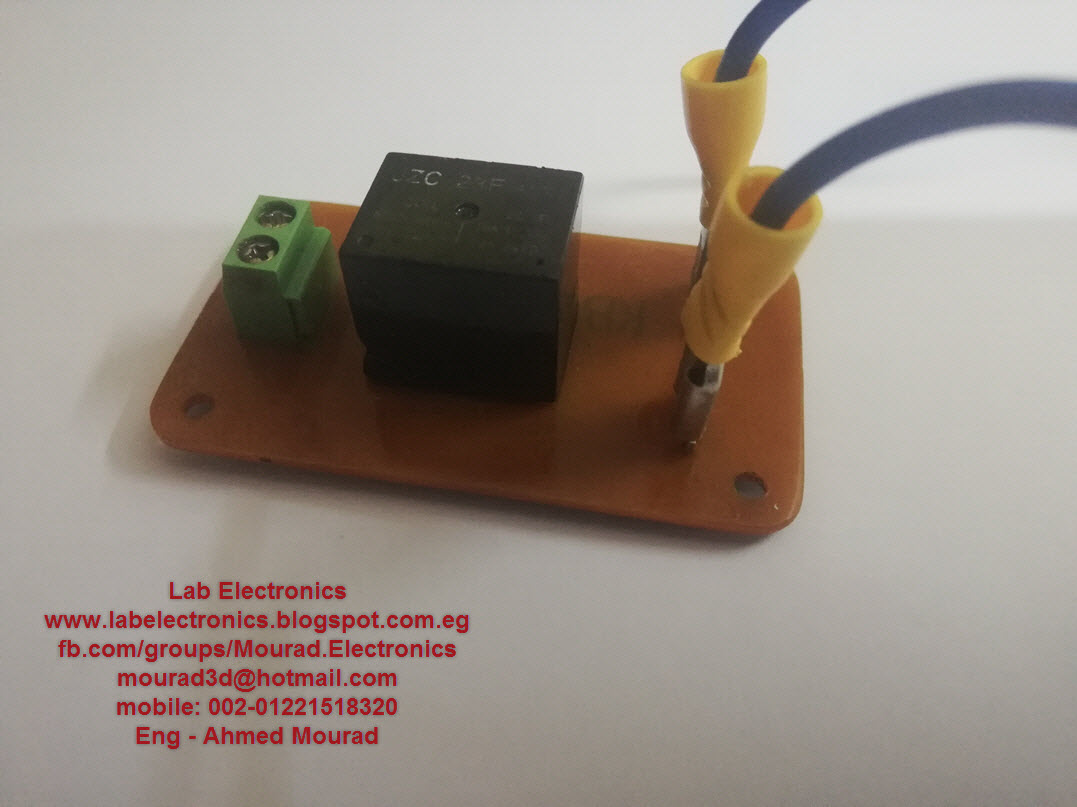

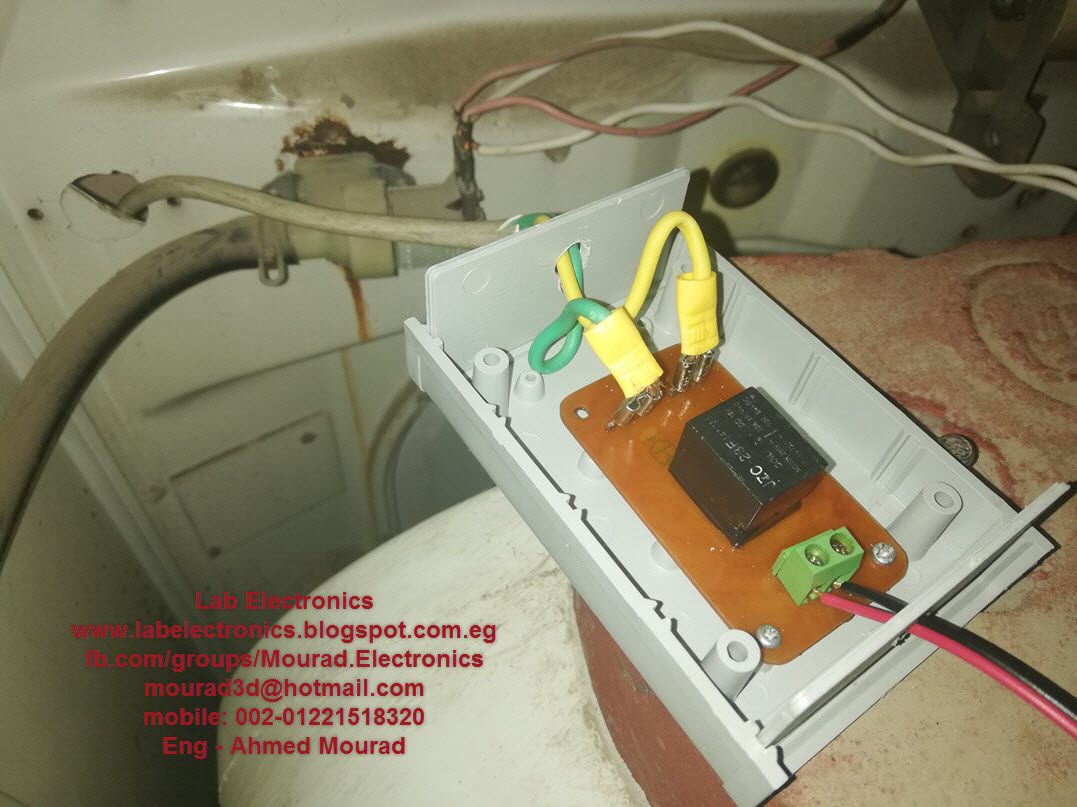

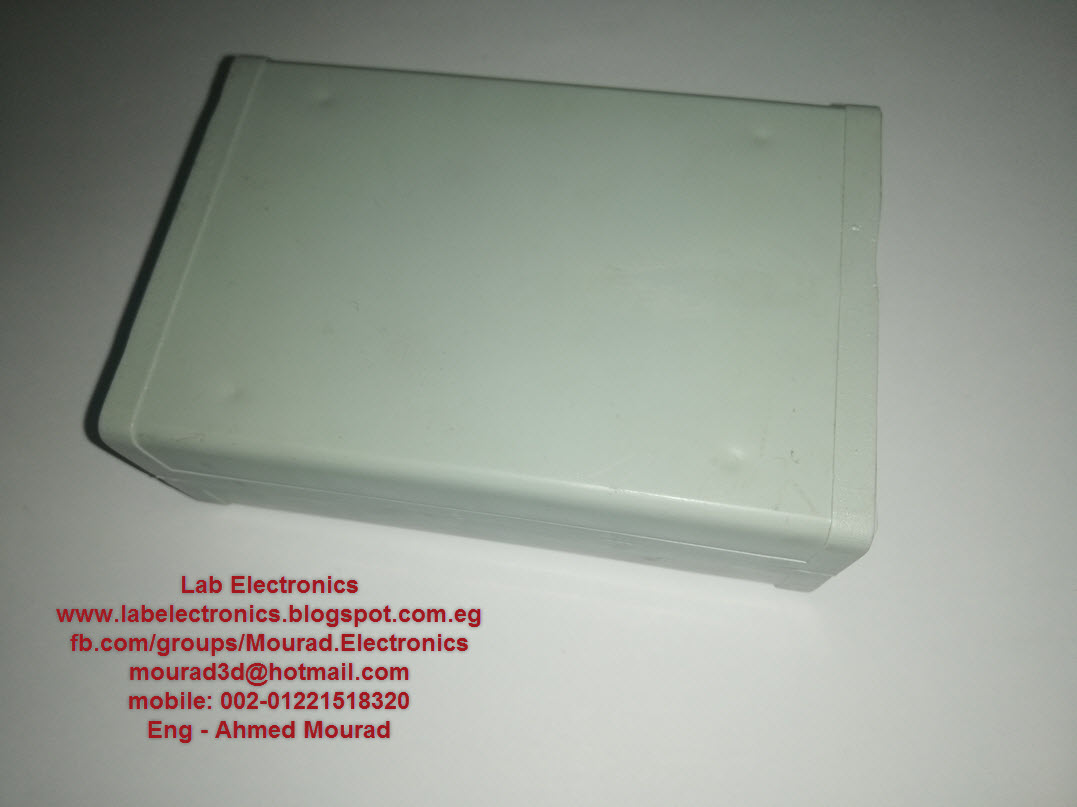

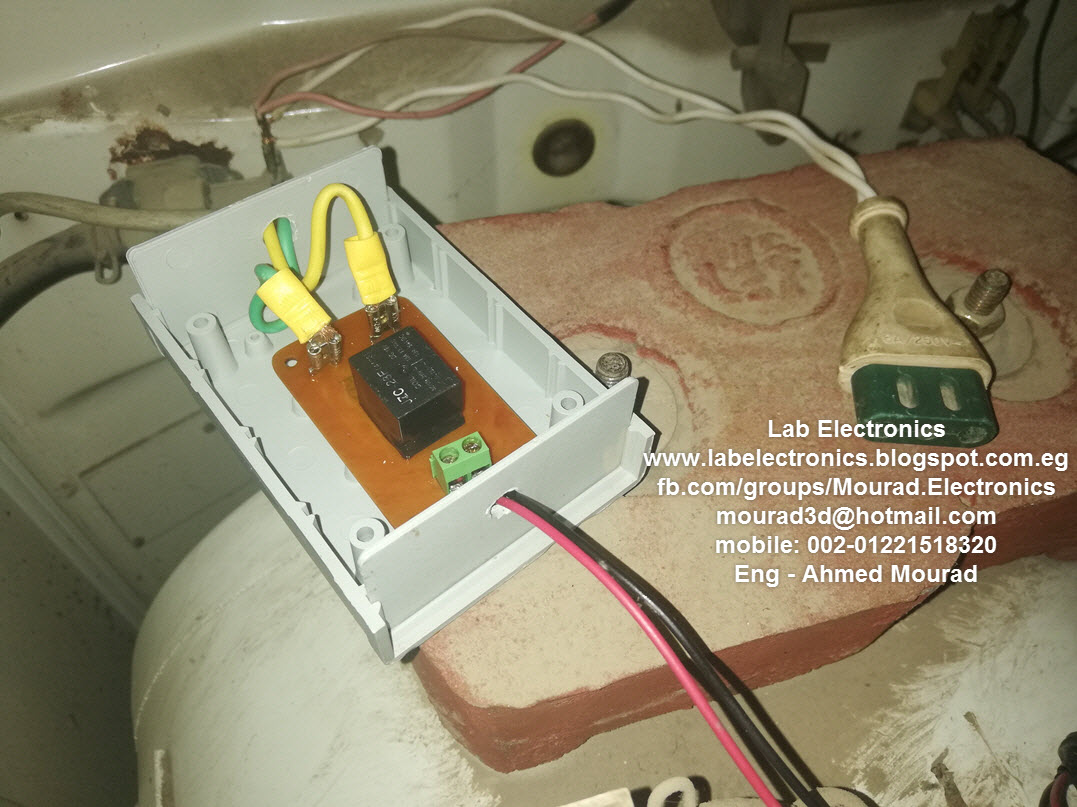

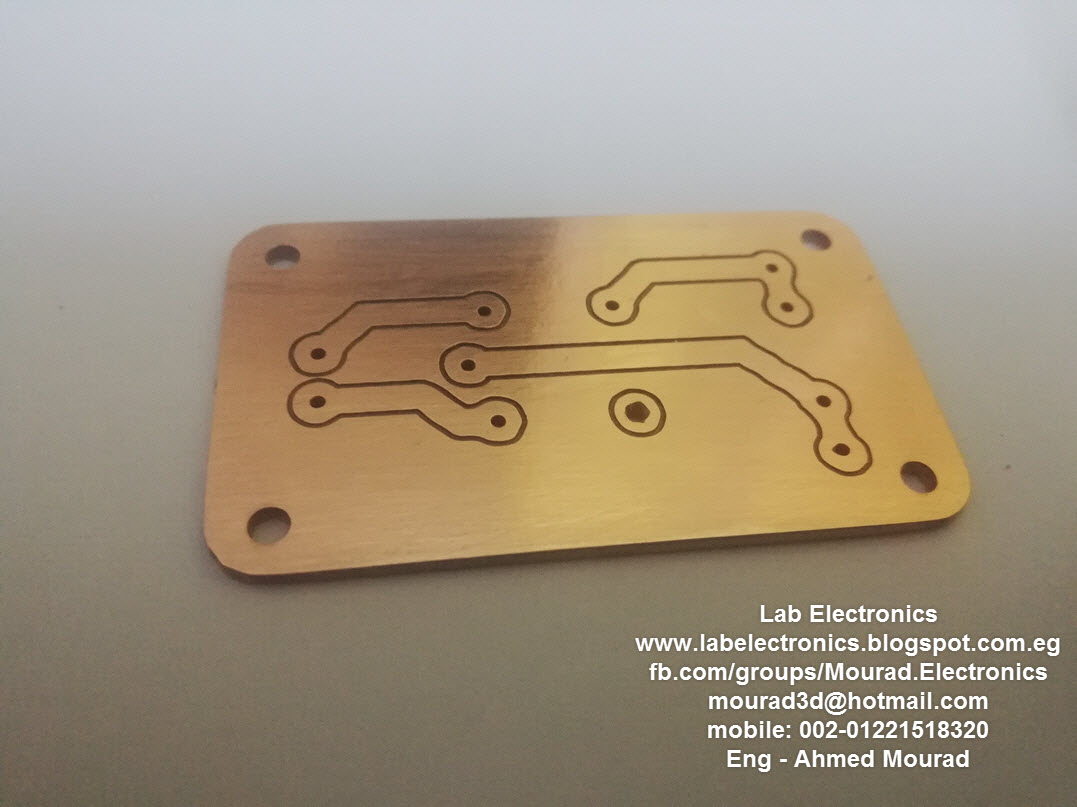

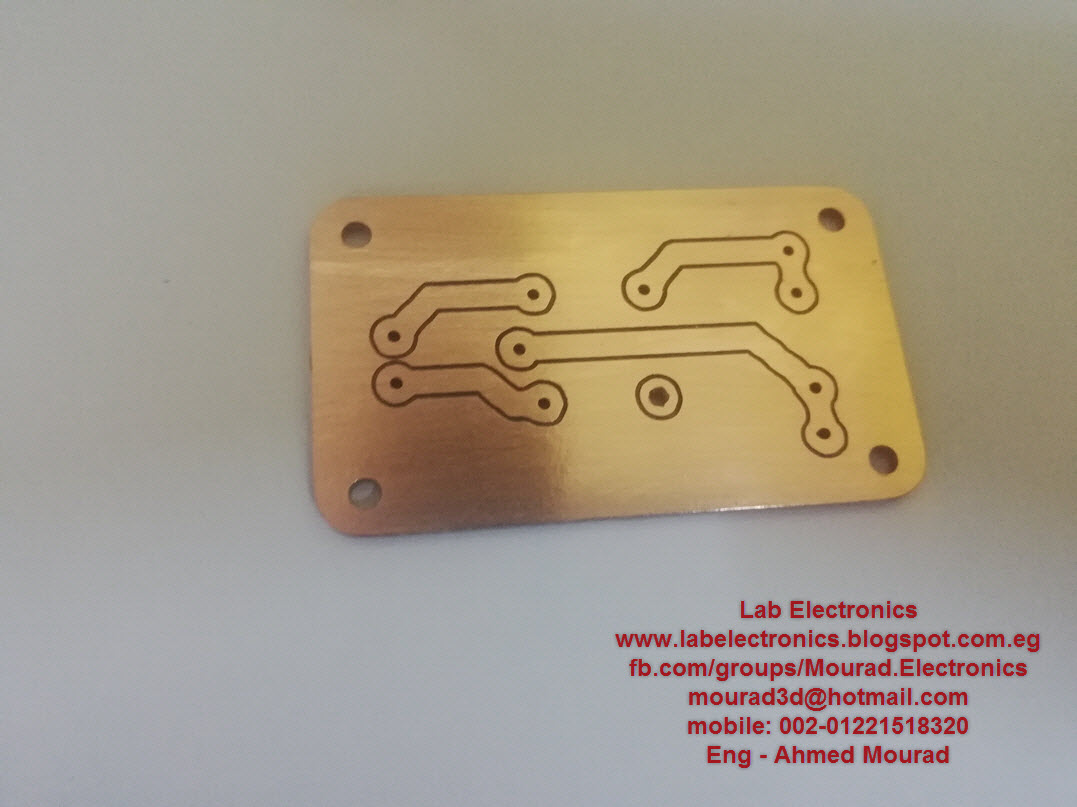

واتركم مع الصور
رابط الفيديو على اليوتيوب
https://youtu.be/C8yqJp1C2zM

[mourad3d]

\

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم احمد

هناك طريقة اسهل من هذه الطريقة وهى امنه جدا ومجربة فى منزلى من حوالى 20 عام مضى وتم عملها فى عدد كبير من الغسالات الاوتوماتك ....... وتتلخص هذه الطريقة .......وهو اننى كنت اعانى فى منزلى من ضعف المياه طوال اليوم ويتم الغسيل بأمان فى الصباح الباكر جدا او فى المساء متأخر جدا وكان بالمنزل الخاص بى موتور يعمل بكفاءة ويتم تشغيله بمفتاح داخل كل شقة من شقق المنزل وهو لا يعتمد على البالونة واتوماتيك الموتور ... وعليه يمكن استخدام هذا المفتاح فى امداد الغسالة بالمياة ولكن هذا يتطلب ان تراقب ربه المنزل بالصوت وقت حاجة الغسالة وهذا مرهق جادا .... وعليه قمت باستخدام ريلاى ملفه يعمل على 220 فولت وقمت بتوصيل طرفيه الداخل اليه 220 فولت على طرفى الملف فعند حاجة الغسالة للمياه يصل لهذه الحنفية 220 فولت وبالتالى يصل لملف الريلاى 220 فولت ويتم توصيل اطراف الريلاى الاخرى على مفتاح الموتور فيقوم بتوصيل الكهرباء لموتور المياه يتم (اخذ كهرباء موتور المياه من كابل الغسالة نفسها)
وهى نفس الفكرة لكن لا يتم استخدام محول لتحويل 220 فولت الى 6 او 9 او 12 فولت بل يتم استخام ريلاى ملفه 220 فولت فقط

اخى الكريم احمد رأيت فقط ان اشاركك الفكرة لكن بطريقة اسهل فقط .... ومستعد لاى استفسار او توضيح واحب ان اوضح ان هذه الفكرة سليمة 100% ومجربه وأمنـــه وهى لا تحتاج الى رسم كروكى من الشرح بعاليه يمكن تنفيذها بأمان

[سعيد عويطة]

تحياتي للجميع ...فعلا افكار جميلا

[عريبى محمود]

الســـلام عليكم ورحمة الله وبركاته

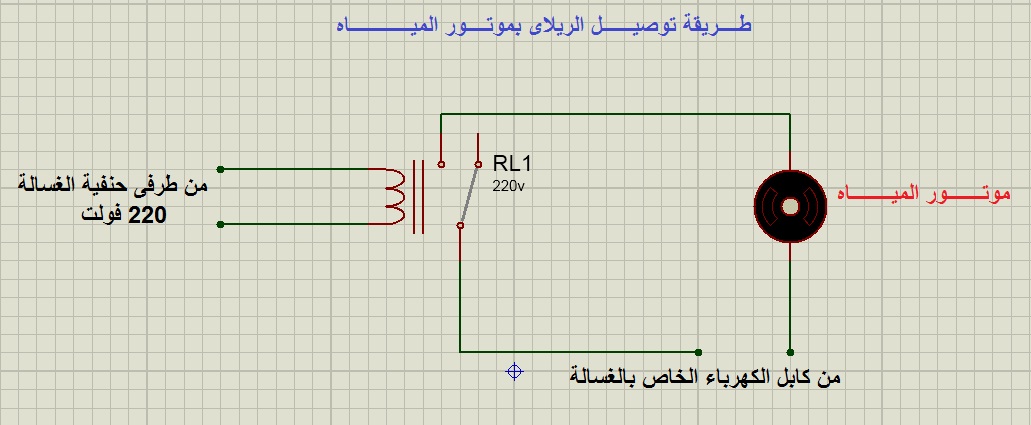

استكمالا وتوضيحا للطريقة التى استخدمها فى تنفيذ فكرة تشغيل موتور المياة فى امداد الغسالة الفول اوتوماتيك بالمياه فى اوقات ضعف ضغط المياة بدون الحاجـــة للعامل البشرى ( ربــة المنزل ) اليك طريقة التوصـــيل

[mourad3d]

مرحبا استاذنا محمود ومرحبا بافكاره فعلا فكرة حضرتك كويسه وفكرتى كنت اعتمد فيها على مكونات متاحه عندى بالفعل دون اللجوء للشراء وايضا تعمتد عدم التحميل على دفيره الغساله تمهيا لتصميم دائرة تعمل على الغسالات الديجتيال وحمايتها وحمايه الكارت

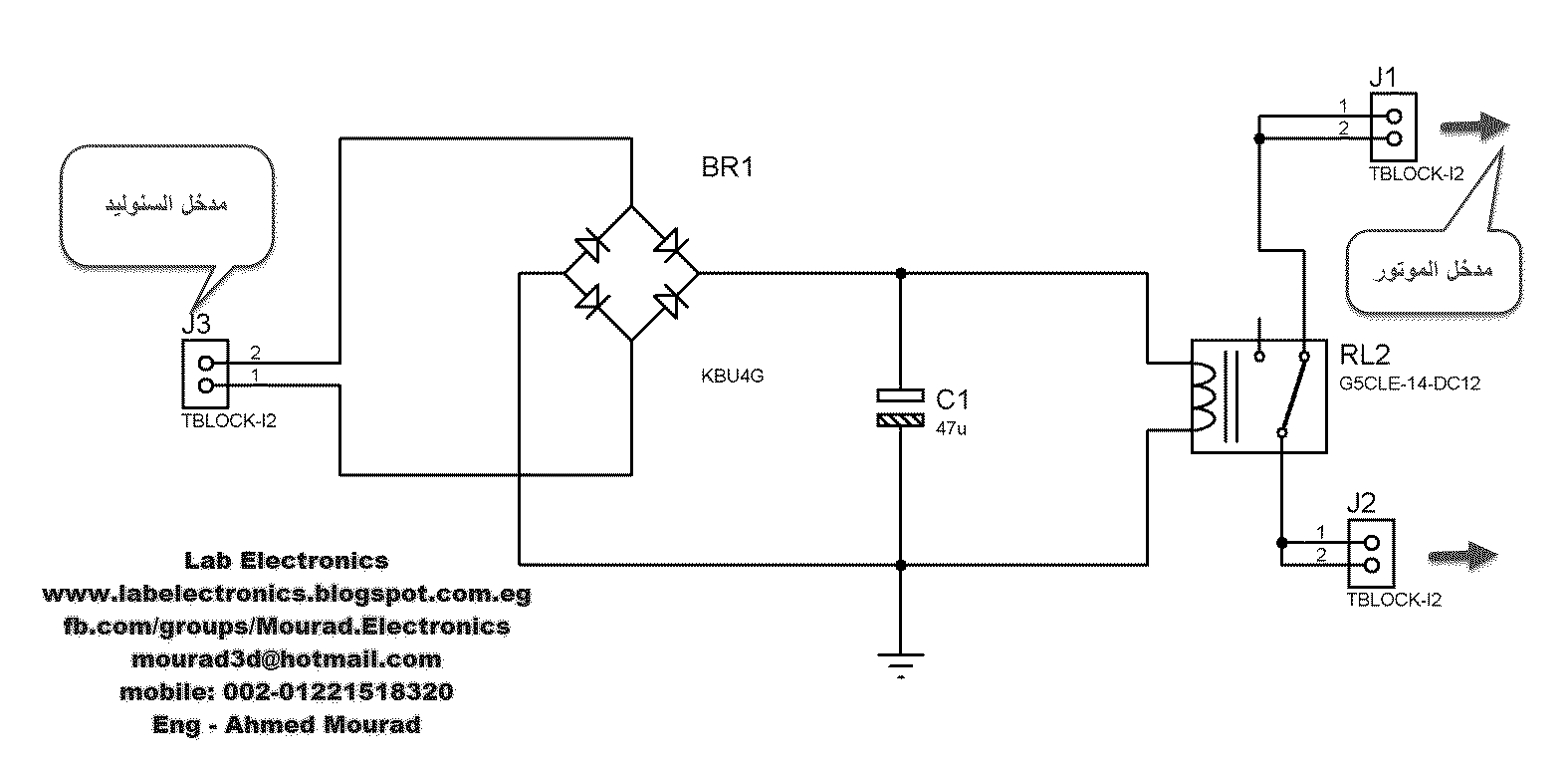

واضافه لمخطط سيادتكم المخطط التالى للغساله التايمر

- المخطط الاول لابد من استخدام ريلاى نفس جهد المحول يعنى مثلا لو كان المحول 9 فولت يستخدم ريلاى مدخله 9 فولت وهكذا لو كان المحول 12 فولت
- لابد من اختيار قدرة الريلاى تباعا لقدرة موتور المياه ويفضل تكون القدرة من ثلاث الى اربع اضعاف قدرة موتور المياه وشكرا والسلام عليكم







مرحبا بيك مره اخرى بشمهندس عربيى محمود وان شاء الله نتلقى فى الغسالات الديجتيال التى تعمل بالكارت واى اقتراح من سيادتكم مرحب بيه

[mourad3d]

بعد أذنك يا بشمهندس عريبى محمود كنت محتاج لمبات uv
فين موجوده فى العتبه واسمها التجارى ايه ؟

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة mourad3d

بعد أذنك يا بشمهندس عريبى محمود كنت محتاج لمبات uv
فين موجوده فى العتبه واسمها التجارى ايه ؟

السلام عليكم ورحمة الله وبركاته
اخى الكريم الباشمهندس احمد

انا لم اشتريها منذ فترة هى كانت موجودة عند مصطفى على امام محكمة عابدين
وكانت موجودة عند شركة ادوية قطاع عام فى باب اللوق عند الغرفة التجارية فى عمارة امام مكتب بريد باب اللوق وكانت بقدرة 40 وات 220 فولت مثل لمبة الفلورسنت تماما وبنفس التوصيلات الكهربية وكانت تستخدم فى تطهير الادوات الطبية قبل اختراع الاوتوكلاف -- وممكن تلاقبها ايضا عند تجار ماكينات التصوير القديمة ( تصوير المستندات ) وهى ماكينات تصوير اللوح الهندسية (قسم عمارة ومدنى )للمهندسين وكانت هذه الماكينات تستخدم النشادر مع هذه اللمبات ممكن تلاقيها فى ساحل روض الفرج سوق المكن القديم
متابع معك ان شاء الله
