[احمد شهيد جواد]

السلام عليكم ........

اخواني الاعزاء هذا التصميم لدائرة تقوم بتحسس الاشارة على الفوتوكبلر ومن ثم يبدأ
بتشغيل الريليات من اليسار او من اليمين بحسب الاشارة الداخلة ....

الاشارة الداخلة على الفوتوكبلر هي 220vac والريليات تقوم بتمرير خط الـ line الى المصابيح ......


سؤااالي هو : هل التصميم جيد ام بحاجة الى التعديل ؟؟؟؟

اقصد جيد من حيث مكافحة الــ EMF واستقرار الدائرة ..........


التصميم على البروتيس 8.3

التحميل

https://gulfupload.com/o6qhnop5ejai

[ماجد عباس محمد]

أخى الكريم لى بعض النقاط هنا
أولا مقاومة و مكثف طرف MCLR أو الريسيت أعتقد متصلة بخطأ عفوى غير مقصود

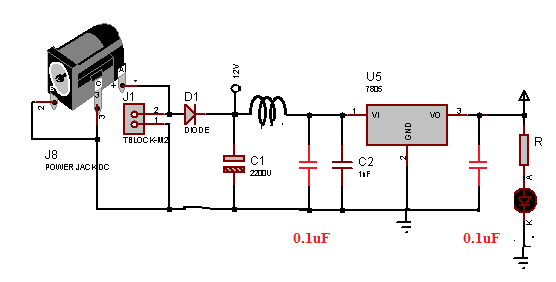

ثانيا وحدة الدخول الدايود D1 هو لتجنب عكس الأقطاب ولكنه لن يحمى المكثف C1 بل سينفجر كما أنه يعزل C2 عن دخول الدائرة لذا يفضل نقله لطرف الدخول مباشرة ثم يليه المكثف و يفضل مقاومة من 10 إلى 100 أوم أو ملف 100 ميكروهنرى على الأقل بقلب فرايت - مع مكثف أخر فالمجموعة تمثل ما تسمى Pi Network أو دائرة باى وهى فى حال دخول نبضة تظل مترددة بين الملف و المكثفات حتى تضمحل ولا يذهب منها إلا القليل للباقى أما وجود الدايود كان سيدفع النبضة للمكثف 1 ميكرو و تحبس هناك حتى تعبر المثبت عبر السعات الداخلية
أيضا يجب وضع مكثف على خرج المثبت و أقرب ما يكون لطرفى الخرج و الأرضى أو ملاصق للمتكاملة بإبعادة بضع سنتيمترات يقلل كثيرا من أثره وهو هام جدا فبدونه قد يتحول المثبت إلى مذبذب
لاتقل لم تحدث ولا مرة فقد ذكرها الصانع و حدثت معى أكثر من مرة فإن كان هنا ثقة أنه غير ضرورى فلن تجد الحل عندما تحدث إلا صدفة
و مكثف آخر أقرب ما يكون للدخول


ثالثا موضوع ثانوى ليس له دخل بموضوعنا هو دائرة الأوبتو فدايود واحد يكفى و الثانى استهلاك للموارد بلا طائل

لو الريلايات ستتعامل مع أخمال حثية فيراعى ذلك فى خطوط 220 فولت

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أخى الكريم لى بعض النقاط هنا أولا مقاومة و مكثف طرف MCLR أو الريسيت أعتقد متصلة بخطأ عفوى غير مقصود

بالفعل هذا خطأ لم انتبه له

ثانيا وحدة الدخول الدايود D1 هو لتجنب عكس الأقطاب ولكنه لن يحمى المكثف C1 بل سينفجر كما أنه يعزل C2 عن دخول الدائرة لذا يفضل نقله لطرف الدخول مباشرة ثم يليه المكثف و يفضل مقاومة من 10 إلى 100 أوم أو ملف 100 ميكروهنرى على الأقل بقلب فرايت - مع مكثف أخر فالمجموعة تمثل ما تسمى Pi Network أو دائرة باى وهى فى حال دخول نبضة تظل مترددة بين الملف و المكثفات حتى تضمحل ولا يذهب منها إلا القليل للباقى أما وجود الدايود كان سيدفع النبضة للمكثف 1 ميكرو و تحبس هناك حتى تعبر المثبت عبر السعات الداخلية أيضا يجب وضع مكثف على خرج المثبت و أقرب ما يكون لطرفى الخرج و الأرضى أو ملاصق للمتكاملة بإبعادة بضع سنتيمترات يقلل كثيرا من أثره وهو هام جدا فبدونه قد يتحول المثبت إلى مذبذب لاتقل لم تحدث ولا مرة فقد ذكرها الصانع و حدثت معى أكثر من مرة فإن كان هنا ثقة أنه غير ضرورى فلن تجد الحل عندما تحدث إلا صدفة و مكثف آخر أقرب ما يكون للدخول

تماااام جداً .. ملاحظات قيمة ومهمة ... سأضع بدل الملف مقاومة 30 اوم 5 وات

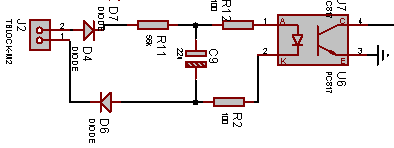

ثالثا موضوع ثانوى ليس له دخل بموضوعنا هو دائرة الأوبتو فدايود واحد يكفى و الثانى استهلاك للموارد بلا طائل لو الريلايات ستتعامل مع أخمال حثية فيراعى ذلك فى خطوط 220 فولت

هنا للتجربة العملية رأي اخر ....

انا اول الامر لم اضع الدايود العكسي كما ولم اضع مقاومة على طرف الكاثود للفوتو

وعندما جاءت التجربة لاحظت ان الفوتو يكتفي بخط الـــ line ليعمل دون خط البارد
لذلك وضعت الدايود العكسي فتحسن الوضع كثيراً ثم وضعت المقاومة على الكاثود لتفريغ المكثف من الشحنة ...
