استفسار بسيط

[Bahaa599599]

السلام عليكم

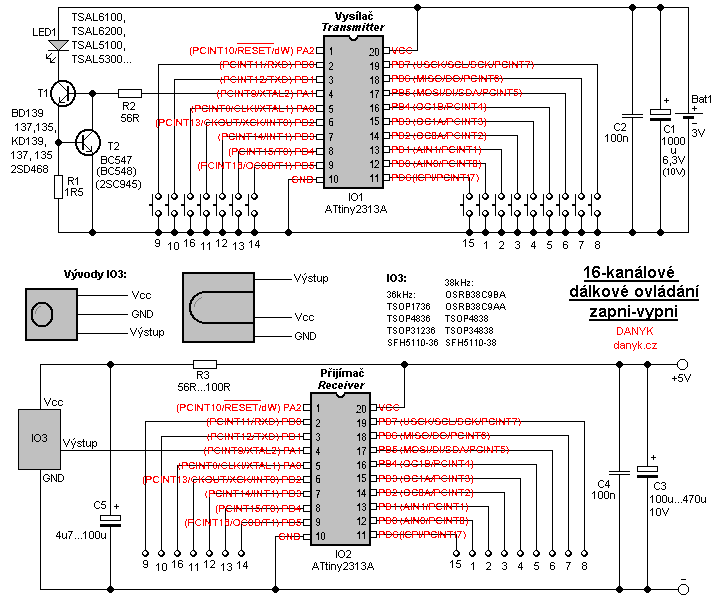

وجدت دائرة تحكم عن بعد باستخدام الاشعة


لدي ثلاث اسئلة بشانها
اولا هل المتكاملة تحتاج الى برمجة
ثانيا هل يمكننا تحويلها الى ارسال عن طريق ترددات الراديو بدلا من الأشعة
ثالثا هل يمكن اضافة دائرة ترانزستور تعمل كمفتاح
قصدي اي نضيف دائرة مكان كل مفتاح ضغطي في دائرة الارسال
بحيث تعمل عندما نضغط على المفتاح يعطي الترانزستور للمتكاملة نبضة لتشغيل الجهاز وعندما نرفع ايدينا عن المفتاع يرسل الترانزستور نبضة اخرى للمتكاملة لاطفاء الجهاز (ببساطة نضغط على المفتاح ويعمل الجهاز لا نضغط لا يعمل) هذا رابط الموقع
http://danyk.cz/avr_do2_en.html

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة Bahaa599599

السلام عليكم
وجدت دائرة تحكم عن بعد باستخدام الاشعة


لدي ثلاث اسئلة بشانها
اولا هل المتكاملة تحتاج الى برمجة
ثانيا هل يمكننا تحويلها الى ارسال عن طريق ترددات الراديو بدلا من الأشعة
ثالثا هل يمكن اضافة دائرة ترانزستور تعمل كمفتاح
قصدي اي نضيف دائرة مكان كل مفتاح ضغطي في دائرة الارسال
بحيث تعمل عندما نضغط على المفتاح يعطي الترانزستور للمتكاملة نبضة لتشغيل الجهاز وعندما نرفع ايدينا عن المفتاع يرسل الترانزستور نبضة اخرى للمتكاملة لاطفاء الجهاز (ببساطة نضغط على المفتاح ويعمل الجهاز لا نضغط لا يعمل) هذا رابط الموقع
http://danyk.cz/avr_do2_en.html

السلام عليكم ورحمة الله وبركاته
اخى الكريم

هذه المتكاملة تحتاج الى برمجة حتما وهى من عائلة الـــــ AVR وتنتجها شركة اتميل
وفى الرابط المذكور للدائرة مرفق ملف البرمجة للارسال والاستقبال
ممكن استخدام الـــRF بدلا من الاشعة تحت الحمراء
ممكن استخدام الترانزسستور كمفتاح

[عمر سلامة]

لا انصحه بأن يعدل الدائرة IR الى RF ان كانت خبرته في RF ضعيفة مع التجربة تفيد ولكن سيواجه مشاكل.
انصحك بأن تعتمد دائرة مجربة والكود مكتوب لها خصيصا
هنا تجد بالبيك 508 خمس قنوات ودوائر سهلة وناجحة ومجربة.
وهناك بالبيك628 ثمان قنوات! وصل لحظي مؤقت ودائم ومجربة وناجحة، المرسل المعني ASK مثل AM وتنجح بتعديل FM ايضا!
http://jap.hu/electronic/codec.html

[عمر سلامة]

هنا بالبيك 508.
http://jap.hu/electronic/codec-v4.0.html

[Bahaa599599]

مشكورين شباب
لكن هل من الممكن ايجاد دائرة الrf لانها غير موجودة في مدينتي

[عمر سلامة]

لا اعتقد ان صناعتها اسهل على من لا يمتلك العناصر الخاص بها وعلى الأقل الترانزستور 9018
هناك دوائر مرسل ومستقبل به ولكن المخطط قد يبدو سهلا إلا ان التنفيذ يتطلب لوحة ومهارة وخبرة.

عليك بالجرس اللاسلكي فهو ينجح في الدائرة المقترحة
ومخططاته متوفرة ان اردت المحاكاة
ابحث عن الصور ل
Wireless doorbell schematic
Wireless doorbell pcb
Wireless doorbell circuit

تجد عند talking electronics بعض المخططات السهلة

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
هناك موديول للارسال والاستقبال يباع جاهز وهذا الموضوع تم طرحه بالمنتدى ومدى هذا الموديول حوالى 100 متر تقريبا انصحك بالاطلاع عليه واليك هذا الرابط .... واطرح اى سؤال يكون غير واضح لك



https://www.qariya.info/vb/showthread.php?t=154614

[عمر سلامة]

إذا وجد محال تبيع أردوينو وملحقاته سيجد هذه الموديولات.


إلا أذا أحب أن يصنعه بنفسه.
