دارة مكبر jfet

[gh-b]

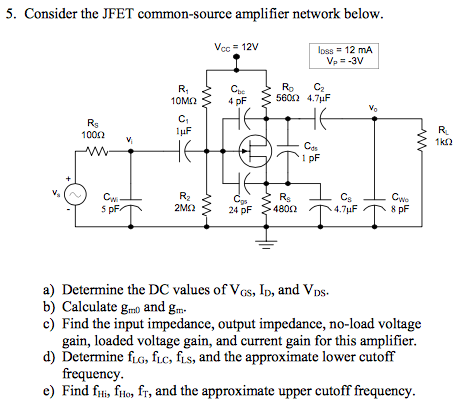

لدي سؤالين عن هذه الدارة [IMG][/IMG]
السؤال الاول هو ما سبب وجود المكثفات التالية :
Cbc , Cgs , Cds , Cwi
ايضا طريقة و صل Cds مع Cs على التوالي ما فائدتها ؟
السؤال الثاني هو في الدارة المطلوب حساب ID و Vgs و لكن قانون حساب ID :
ID = Vg - Vgs / Rs
او ID = Idss ( 1- Vgs / vp )^2
و باي قانون لحساب id او لحساب vgs يجب ان يكون واحد منهما معلوم لحساب الاخر فكيف يمكن ان احسب احدهما لاحسب الاخر ؟؟

[ماجد عباس محمد]

هذه المكثفات تمثل المكونات الداخلية inter electrode capacitance
بالنسبة للجهود هل فرض رقم ما للترانزستور او منحنياته ؟

[gh-b]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذه المكثفات تمثل المكونات الداخلية inter electrode capacitance
بالنسبة للجهود هل فرض رقم ما للترانزستور او منحنياته ؟

اذن المكثفات نفسها المكثفات الداخلية لا خارجية اضافية
لم يذكر اي قيمة و لا رقم الترانزستور حتى ظننت ان هناك معادلة فوتتها او طريقة لحساب احد المجهولين لم انتبه لها

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة gh-b

لدي سؤالين عن هذه الدارة [IMG][/IMG]
السؤال الاول هو ما سبب وجود المكثفات التالية :
Cbc , Cgs , Cds

كما سبق هذه سعات داخلية أما

, Cwi

فهو Cwi=Input Wiring Capacitances

ايضا طريقة و صل Cds مع Cs على التوالي ما فائدتها ؟

هما ليسا على التوالى و لكن من جهة كل واحد على قطبى الترانزيستور و هما مجزئ جهد يربط الخرج Drain مع الدخل Source كما يحدث فى مذبذب كولبتز وهما أيضا يسببان عدم الإستقرار عند الترددات العالية لو أعطت الدائرة الكسب الكافى

السؤال الثاني هو في الدارة المطلوب حساب ID و Vgs و لكن قانون حساب ID :
ID = Vg - Vgs / Rs
او ID = Idss ( 1- Vgs / vp )^2
و باي قانون لحساب id او لحساب vgs يجب ان يكون واحد منهما معلوم لحساب الاخر فكيف يمكن ان احسب احدهما لاحسب الاخر ؟؟

هذا القانون فى حالة التشبع لكن فى حال المرحلة الفاعلة Active region أو الخطية Linear Region فالمعادلة أعقد بكثير و تجدها هنا
https://en.wikipedia.org/wiki/JFET
وتختصر بخواص الترانزيستور
