منتدى الهندسة الكهربائية قسم خاص لمناقشة مواضيع توليد ونقل وتوزيع الطاقة الكهربائية

أدوات الموضوع

الصورة الرمزية حميد شهيد
حميد شهيد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2018
الدولة: المغرب
المشاركات: 443
نشاط [ حميد شهيد ]
قوة السمعة:0
قديم 18-10-2018, 07:50 PM المشاركة 1
افتراضي دائرة شحن بطارية من بطارية 1 الى 4بطاريات Twitter FaceBook Google+

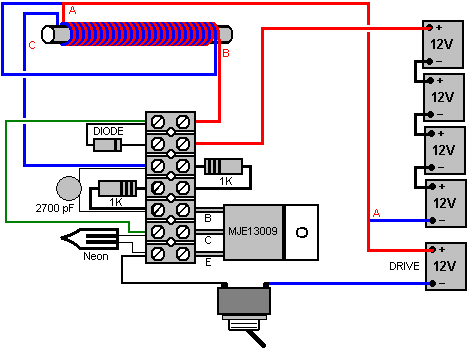

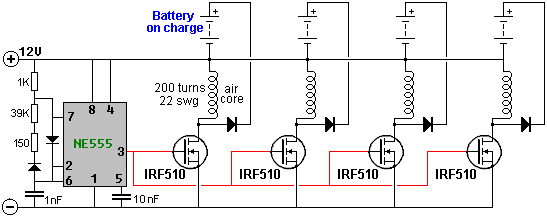

دائرة شحن من 12فولت شحن 4بطاريات ممكن نستعملها في طاقة سمشية لرفع الواط وابير

اعلانات

ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:408
قديم 20-10-2018, 05:34 AM المشاركة 2
افتراضي


دائرة شحن من 12فولت شحن 4بطاريات ممكن نستعملها في طاقة سمشية لرفع الواط وابير
أخى معذرة لعلك تقصد الفولت و ليس الوات فالوات لا يزداد بهذه الدوائر

معذرة كيف يمكن لبطارية 8 امبير ساعة أن تشحن ثمانية بطاريات كل واحدة 12 أميسر ساعة بإجمالى 96 أمبير ساعة؟
من أين ستأتى بالفرق؟
معذرة أيضا ما هى مواصفات هذا الدايود؟؟

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية حميد شهيد
حميد شهيد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2018
الدولة: المغرب
المشاركات: 443
نشاط [ حميد شهيد ]
قوة السمعة:0
قديم 21-10-2018, 10:16 PM المشاركة 3
افتراضي


دائرة شحن من 12فولت شحن 4بطاريات ممكن نستعملها في طاقة سمشية لرفع الواط وابير

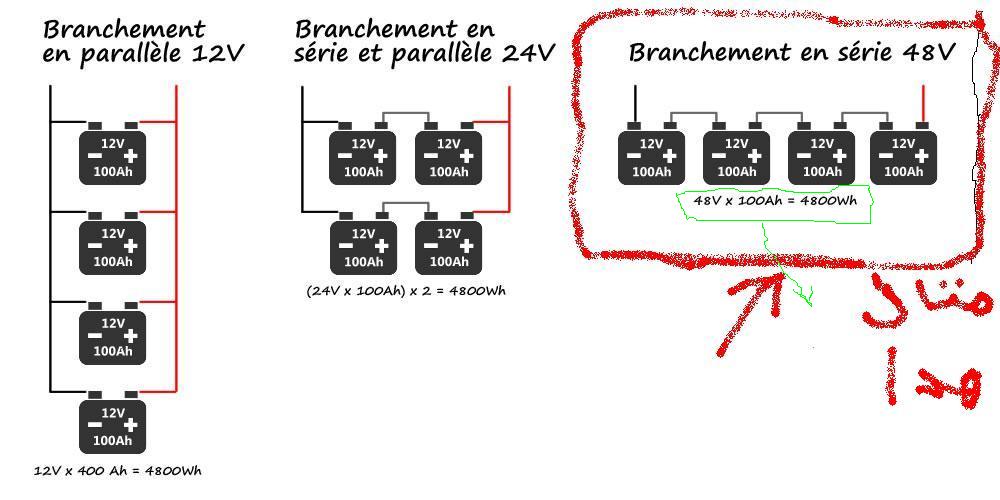

شكرا اخي نعم اقصد رفع فولت ولكن هناك 3دوائر كلهم يشحنون اربع بطريات وعلى توازي يعني48فولت 12اومبير يعني امبير يبقا في مكانه وبطارية التي نشحن 8 امبير يعني دائرة تبقا منطقية


الصورة الرمزية حميد شهيد
حميد شهيد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2018
الدولة: المغرب
المشاركات: 443
نشاط [ حميد شهيد ]
قوة السمعة:0
قديم 21-10-2018, 11:12 PM المشاركة 4
افتراضي دائرة شحن 4بطاريات مناقشة وتوضيح


شكرا اخي نعم اقصد رفع فولت ولكن هناك 3دوائر كلهم يشحنون اربع بطريات وعلى توازي يعني48فولت 12اومبير يعني امبير يبقا في مكانه وبطارية التي نشحن منها 8 امبير يعني دائرة تبقا منطقية لقد قمت بي تجربة دائرة ادخلت عليها تعدلات استعملت في مكان ترانجستر rjp3047 ودائرة ne555 وديوت d92m-03 و مقاومة متغيرة لتحكم في الجهد و محول الى اخره,,,,,,,,,,,,,,,, و استعملة محول8فولت و3اومبير كاقصى جهد لي تغدية دائر و جربت شحن بطاريات على توازي فكانة ناجحة على بطاريات حاسوب 12فولت 4اومبير


الصورة الرمزية حميد شهيد
حميد شهيد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2018
الدولة: المغرب
المشاركات: 443
نشاط [ حميد شهيد ]
قوة السمعة:0
قديم 21-10-2018, 11:35 PM المشاركة 5
افتراضي دائرة شحن 4بطاريات مناقشة وتوضيح


شكرا اخي نعم اقصد رفع فولت ولكن هناك 3دوائر كلهم يشحنون اربع بطريات وعلى توازي يعني48فولت 12اومبير يعني امبير يبقا في مكانه وبطارية التي نشحن منها 8 امبير يعني دائرة تبقا منطقية لقد قمت بي تجربة دائرة ادخلت عليها تعدلات استعملت في مكان ترانجستر rjp3047 ودائرة ne555 وديوت d92m-03 و مقاومة متغيرة لتحكم في الجهد و محول الى اخره,,,,,,,,,,,,,,,, و استعملة محول8فولت و3اومبير كاقصى جهد لي تغدية دائر و جربت شحن بطاريات على توازي فكانة ناجحة على بطاريات حاسوب 12فولت 4اومبير


ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:408
قديم 22-10-2018, 06:41 AM المشاركة 6
افتراضي


معذرة أخى الكريم
طاقة الدخول ستكون مساوية لطاقة الخروج + الفقد كحرارة
فلو كان الدخول من مصدر 12 فولت 8 أمبير سيكون الخروج بفرض وصوله 96 فولت هو واحد أمبير فقط

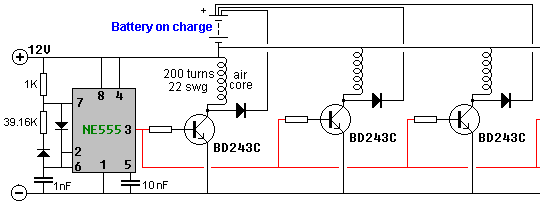

هذا فضلا عن أن الداتاشيت للترانزستور المستخدم BD243 يقول أنه يحتاج 0.4 أمبير ليكون تيار المجمع له 3 أمبير فقط و المتكاملة 555 أعلى حرج لها هو 0.2 أمبير فقط أى لن تعمل هذه الدائرة

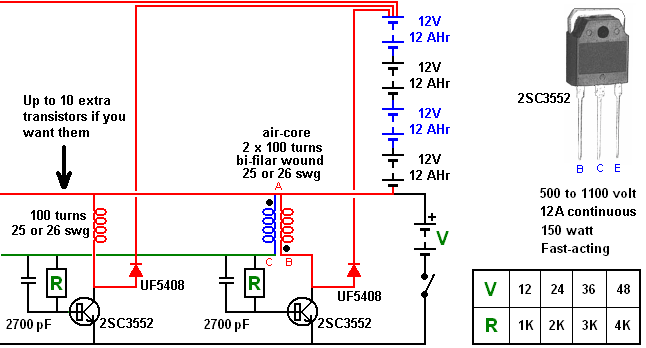

و الآخر 2sc3552 يحتاج تيار أعلى
المسألة هل تصدق من صنع المكونات أم تصدق موقع ما على النت؟!!!!


الصورة الرمزية حميد شهيد
حميد شهيد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2018
الدولة: المغرب
المشاركات: 443
نشاط [ حميد شهيد ]
قوة السمعة:0
قديم 22-10-2018, 01:51 PM المشاركة 7
افتراضي دائرة شحن 4بطاريات مناقشة وتوضيح

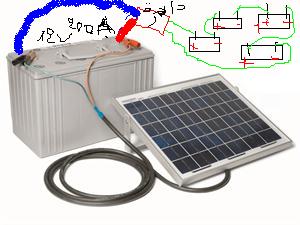

شكراا اخي لتوضيح العلم يغلب القوة ولكن هناك سوال اضن ان دائرة ستعمل لو عكسن فكرة حنما يكون شاحن اكبر من مشحون مثلا ناخد من بطارية 12فولت100اوبير ونشحن اربع بطريات 12فولت 16اومبير بتالي نستعين بي بطاريات صغار عند ضعف الجهد من البطارية الكبيرة فنشحن من البطارية الكبيرة حتا لو كان فولت اقل من12فولت الى بطاريات الصغار لي اضائة المنزل حتا تطلع سمش لي تشحن طاقة سمشية البطارية الكبيرة


ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:408
قديم 22-10-2018, 02:29 PM المشاركة 8
افتراضي


الفكرة قابلة للتطبيق لكن ليس بهذه الدائرة

ماذا تفعل في قدرة المتكاملة الأقل من تيار قاعدة الترانزستور ؟

أيضا مع الطاقة الشمسية تستخدم تقنيات متطورة لاستمرار الاستفادة عند نقصان ضوء الشمس مع الغيوم او تغير الفصول

خرج هذه اللوحات يعتمد على شدة الإضاءة وتغيرها يؤثر مباشرة علي فولت وتيار الخرج
