[احمد شهيد جواد]

السلام عليكم

اخواني الكرام . ياحبذا لو تطوع لنا احدكم في ترجمة هذا الكتاب الخاص بشرح تصميم بورد الــ PCB المكافح للـ EMF

للأسف انا لم ادرس الالكترون ولا الكهرباء لذلك اواجه مشاكل في قراءة الكتب الانجليزية وكما تعلمون ان ترجمة الجوجل غير دقيقة وتغير معنى النص الى معنى غير الذي اسيغه له ....


هذا رابط الكتاب

https://content.cdntwrk.com/files/aT...JhNzZmM2I%253D

[ماجد عباس محمد]

أخى
الكتاب 20 صفحة و يصعب ترجمته لكن قد استطيع اختصاره

لا اعد بشيئ الآن فلدى 2 سلسلة أود الانتهاء منهما

ولكن لا يفوتنى أن افدم لك الشكر عليه فرغم أنى لم اقرأه بعد إلا انه يبدو جيدا

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أخى الكتاب 20 صفحة و يصعب ترجمته لكن قد استطيع اختصاره لا اعد بشيئ الآن فلدى 2 سلسلة أود الانتهاء منهما ولكن لا يفوتنى أن افدم لك الشكر عليه فرغم أنى لم اقرأه بعد إلا انه يبدو جيدا

ان شاء الله خيراً ....

سأكون بالانتظار في اي وقت مناسب لكم

[ماجد عباس محمد]

هذه ترجمة الصفحات الخمسة الأول

تقنيات تصميم البوردات لتقليل التداخل الكهرو مغناطيسى

أصبحت الدوائر الرقمية أسرع وأكثر قوة كل عام ، ونتيجة لذلك ، من المهم أكثر من أي وقت مضى استخدام التصميم المناسب و التقنيات والمواد للحد من التداخل الكهرو مغناطيسي (EMI) في تصميمات البوردات لدينا. سوء التخطيط يمكن أن يؤدي إلى زيادة الإشعاع غير الضروري ، وكذلك تقليل مناعة النظام ، والتي يمكن أن تعيث فسادا على أجهزتنا. مقاربة التحدي كمحترف ، مع خطة هجوم متعددة الجوانب تشمل اختيار تصاميم الأرضي المناسبة للبوردات ، وعزل الدوائر ، وتوجيه الأزواج التفاضلية إلى الحفاظ على سلامة الإشارة ، وأكثر من ذلك.
انضم إلينا أثناء استكشاف مجموعة متنوعة من تقنيات التصميم لتقليل EMI في مركبات البوردات ، بما في ذلك:
تصميم EMI / EMC: تخفيض ضوضاء PCB من خلال عزل إشارات AC و DC
كيفية تقليل EMI في أنظمة الإشارات المختلطة باستخدام التصاميم الأرضية PCB المناسبة
باستخدام علب لتدريع EMI على PCB الخاص بك
تصميم مسارات الإشارات التفاضلية عالية السرعة للحفاظ على سلامتها
مبادئ تصميم البوردات عالية السرعة: احتفظ بمسارات قصيرة ومباشرة
تصميم بوردات تداخل الكهرو مغناطيسى / مطابقة التداخل الكهرو مغناطيسى : تقليل ضوضاء البوردات من خلال عزل المستمر و المتردد

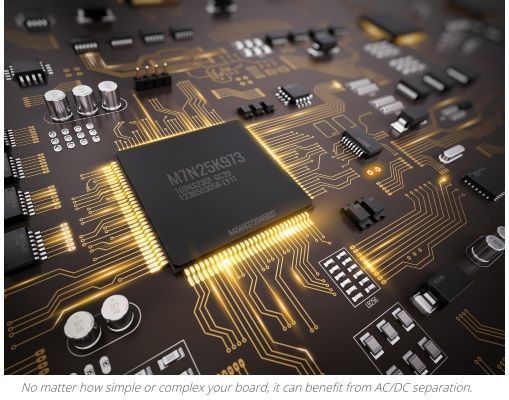

باستخدام مكونات AC و DC على نفس اللوحة يمكن أن يسبب مشاكل EMI ، ومع ذلك ، يمكن حل هذه المشاكل عن طريق عزل AC وأنظمة DC.
هناك العديد من الحلول المباشرة للمساعدة في معالجة التداخل بين دارات التيار المتردد والدوائر التفاضلية DC ؛ مكونات التدريع ، وأنظمة الفصل ، وإمدادات الطاقة المخصصة ، وتأريض جيد ، وعدم وضع جسور للعزل . تابع القراءة لمعرفة المزيد!
في المدرسة الثانوية ، اعتاد مدرس الفيزياء على التحدث عن "حرب التيارات" بين إديسون و تيسلا. في ذلك الوقت لم أكن حقا
اهتمت كثيرا لماذا فضلت أديسون التيار المستمر للتوزيع والاستخدام ، في حين فضل تسلا قوة التيار المتردد. تغير ذلك عندما بدأت
أرى "حرب التيارات" تلعب مباشرة بين أنظمة التيار المتردد والتيار المستمر على البوردات. العديد من البوردات تستخدم اليوم دارات AC و DC ، وحيثما تتلاقي ، غالباً ما تكون هناك مشكلة في شكل تداخل كهرو مغناطيسي (EMI). لحسن الحظ ، تماما مثل "حرب التيارات"
في نهاية المطاف أفسح المجال للسلام ، ويمكن أن تتعايش إشارات AC و DC على PCBs الحديثة في وئام. المفتاح هو العزل.
العزل من التداخل الكهرو مغناطيسى

هناك العديد من الحلول المباشرة للمساعدة في معالجة التداخل بين دارات التيار المتردد والمستمر ؛أساسا هى مكونات التدريع ، وأنظمة الفصل ، وإمدادات الطاقة المخصصة ، وتأريض جيد ، وعدم تجسير العزل (توصيل كبارى بين مناطق معزولة).
التدريع: كما تعلمون ، هناك العديد من المكونات في لوحات الدوائر المطبوعة التي يمكن أن تشع EMI. وهذا يشمل مصادر الطاقة ، مولدات النبضات ، والمذبذبات ، وكلها يمكن أن تتداخل مع مكونات التيار المتردد. طريقة واحدة للحد من EMI من مكونات DC "صاخبة" ، أو حماية مكونات AC التي هي معرضة ، هو ببساطة تدريعهم. يضمن التدريع بشكل أساسي عدم تشويش أي إشارة EMI عبر الهواء في العلبة مع الدائرة المحجوبة. لذا إذا كان لديك شيء تحتاج إلى حمايته أو تقييده ، افعل ما يفعله البشر لقرون ، وضعه في صندوق معدني. إذا كان لديك لوحة متعددة الطبقات ، فيمكنك أيضًا استخدام طبقة مستوية أرضية كدرع. وعلى الرغم من فعالية التدريع ، إلا أنه سيزيد من وزن مجلس الإدارة وتكاليفه ، لذا كن حذرًا في تقدير انخفاض EMI مقارنةً بالمخاوف الأخرى.


الفصل: إذا كان إديسون و تسلا في غرفة معاً ، لكان من المؤكد أنه كان لديهم بعض الكلمات لبعضهم البعض ، إن لم يكن بعض الرفض البدني. لحسن الحظ أنها بقيت منفصلة في الغالب ، ومكونات AC و DC الخاصة بك يجب أن تتبع خطاهم. سوف يساعد الحفاظ على أنظمة AC و DC ، سواء الرقائق والمسارات ، بعيدًا عن بعضها البعض على PCB ، في ضمان عدم وجود "تداخل" بين
الأنظمة. إذا لم يكن لديك مساحة كافية على اللوحة لوضع مسافة فعلية بين أنظمة AC و DC ، فيمكنك أيضًا تقليل الفجوات في مستوى الأرض بين المكونات التي يجب فصلها. ستدفع الفجوات في مستوى الأرض أي تيارات تتدفق عبر المستوى للالتفاف حول الفجوات ، والتي يمكن استخدامها بشكل استراتيجي لمساعدتك على إعادة توجيه التيارات حول الأنظمة الحساسة. باختصار ، لا لتقاطع الأسلاك! قد يكون الحصول على فصل جيد أمرًا سهلاً في دائرة بسيطة ، ولكنه صعب جدًا في الدوائر الأكثر تعقيدًا. إبذل قصارى جهدك لفصل AC و DC ، ولكن عليك أن تعرف أنه قد يكون من الصعب الوصول إلى الحل الأمثل.

الطاقة: في كل AC / DC PCB يجب أن يكون هناك قضبان منفصلة للطاقة لمكونات AC و DC. يمكن لمكونات التيار المستمر أن ترسم المسامير (تسبب نبضات حادة) من مصدر الطاقة الخاص بها ، مما يؤدي إلى خلق جهد كهربائي عابر. في حين أن مكونات التيار المتردد الخاصة بك قد تكون (أو قد لا تكون) قادرة على العمل مع هذا الجهد العابر ، فإنها بالتأكيد لن تعمل بأعلى قدراتها. إذا كانت أبعاد الجهد الكهربي كبيرة للغاية ، فإنها يمكن أن تنتج أخطاء في مكونات AC ، أو إيقاف الدائرة عن العمل تماما. قد لا يكون توفير مصدر طاقة منفصل مناسبًا ، ولكنه أفضل من وجود شريحة لا تعمل.

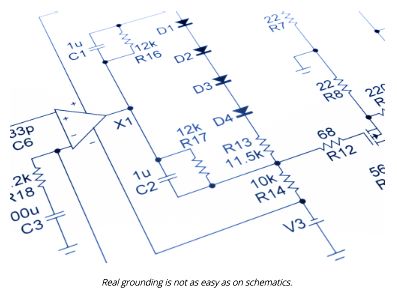

التأريض: كما تعلم ، فإن التأريض في دارات AC / DC هو مسألة معقدة ، معقدة جدًا لهذه المقالة في الخوض بشكل كامل. ومع ذلك ، يمكنني أن أقدم لك هذه النصيحة ؛ تحقق من مسارات العودة الحالية في شبكات التأريض أو المستويات. تذكر أنه في حين أن التيارات DC ستتبع مسار الأقل مقاومة ، فإن تيارات العودة AC ستتبع مسار أقل معاوقة بالنسبة لتيارات العودة AC ، يكون مسار المعاوقة الأقل تفاعلًا دائمًا أسفل المسار. من المهم تذكُّر مسارات العودة لأنها سهلة النسيان. تحقق من مستوى الأرض وتتبع مسارات العودة الحالية. تنطبق أيضًا التوصية السابقة "الانفصال" هنا ، ولا لتقاطع الأسلاك ، حتى إذا كانت الأسلاك غير مرئية!

(لا) للتجسير: إذا كنت قد اتبعت جميع النصائح (الممتازة) التي يجب أن أقدمها ، فيجب أن يكون لديك نظامان AC و DC معزولان إلى حد كبير.
الآن ، إذا كان لديك فجوات في أي من مستوياتك وتفكر في سدها ، من فضلك لا تفعل ذلك. هذه المقالة كلها عن عزل AC / DC ، والتي من شأنها أن تهدم ما علمناه!

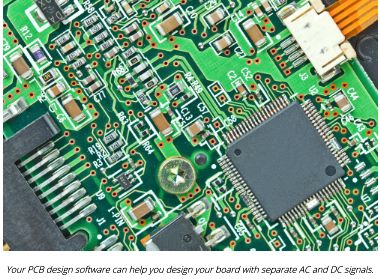

كيف يمكن لبرنامج أن يساعدك على فصل التيار المتردد من المستمر

قد تكون هذه القواعد الأساسية نصيحة جيدة ، ولكن لا يمكن استخدامها بدون خطة للتنفيذ. هذا هو المكان الذي يأتي فيه برنامج تصميم لوحة PCB الخاصة بك. يمكن تحقيق العزل عن طريق ترميز الألوان الخاصة PCB. يمكنك تتبع أنظمة AC و DC من خلال تعيين ألوان متميزة للتأكد من أنها منفصلة عن بعضها البعض ، ماديًا وكهربائيًا. راجع الوثائق الخاصة بـ Altium’s Circuit Studio للحصول على إرشادات حول كيفية القيام بذلك. بالنسبة إلى المستخدمين الأكثر تقدمًا ، يتوفر أيضًا ترميز الألوان في مصمم Altium.كلما فكرت مرة أخرى في الأيام الخوالي من الأيام العصيبة ، عندما ذهب المخترعون العبقريون في معارك من أجل السيطرة الكهربائية ، تذكر أن إشارات AC / DC على PCB تقوم بنفس الشيء. رغم ذلك ، بدلاً من فوز أحد الأطراف بهذه الحرب ، دعونا نطالب بالسلام على PCB.




هذه روابط الترجمة فى ملف PDF

4-Shared

https://www.4shared.com/office/7wDIj..._TO_REDUC.html



Drop Box
https://www.dropbox.com/s/bf3rdv7cus...%20ar.pdf?dl=0

البقية تأتى بإذن الله

[ماجد عباس محمد]

الإخوة
من لديه استفسار ما فرجاء رفعه و مناقشته أولا بأول
وشكرا

[ماجد عباس محمد]

كيف تقلل التداخل EMI فى البوردات ذات النسق المختلط باستخدام تصميم التأريض الجيد

عندما كنت أعيش في فيلادلفيا ، كنت أقود لمدة ساعة من وإلى العمل. هؤلاء منكم الذين قاموا بتحركات طويلة يعرفون نوعا من الغضب على الطرق حتى يمكن تأخير 5 دقائق أن يطلقه. لحسن الحظ ، يعد تخطيط مدينة فيلادلفيا فعالاً بشكل خاص نتيجة لتصاميم وليام بن الحذرة. لولا جهوده في كفاءة حركة المرور ، سأقضي المزيد من الوقت في تقديم إيماءات اليد بدلاً من القيادة. في بعض الأحيان ، قد يبدو تصميم البوردات ذات ألإشارات المختلطة مشابه لتخطيط الطرق في المدينة. إذا تم إجراؤه بدون تدبر فإنه يمكن أن يسبب "غضب الطريق" للبوردات ، وإخماد "الضجيج" الكهربائي بقدر ما هو بوق سيارتي. سوف يساعدك تأريض بوردتك جيدا على البدء فى الطريق لبوردة خاليه من الهياج الكهربى و التداخل الكهرو مغناطيسي (EMI) . في ما يلي بعض الاقتراحات للحفاظ على بوردتك هادئه و جيدة التأريض.

أفضل الممارسات للتأريضات المختلطة
أنت تعلم أن حلول التأريض ستحتاج في الغالب إلى أن تكون مصممة خصيصًا للبوردات ذات الإشارة المختلطة ، ولكن مع ذلك ، هناك العديد من "أفضل الممارسات" التي يمكن أن تدفعك جزءًا من الطريق.
عند التصميم ، تذكر أن تختار نظام التأريض الأمثل ؛ سلك الحافلة Buss wire ، الشبكة ، أو المستوى.
سلك الحافلة Buss wire : بالنسبة لمعظم البوردات المزودة بأنظمة إشارات مختلطة ، لا يكون سلك الحافلة Buss wire حلًا جيدًا. يمكن لمقاومة سلك الباص أن تكون كبيرة جدا في ترددات النظام المشتركة وهذا سيتسبب في انخفاض كبير في الجهد.
شبكة التأريض: يمكن أن تكون شبكة التأريض حلاً متوازناً لبوردات الوجهين اللتين ليس فيهما مساحة كافية لمستوى تأريض كامل ، ولكن لا يمكنها قبول هبوط الجهد المرتبط بسلك الحافلة Buss wire . لا يلزم أن تكون الشبكة مربعة ، ولكن يجب أن تحتوي على أكبر مساحة ممكنة. ستقلل المساحة الأكبر من مقاومة الشبكة وتسمح بجودة اتصال إضافية ، مما يؤدي بدوره إلى تقصير مسارات تيارات الرجوع. إذا كنت تستخدم شبكة ، فعليك توخي الحذر بشكل خاص لجعل مسارات ألرجوع للتيارات AC / DC لا تتقاطع.

التأريض بمستوى: عادة أفضل حل للتأريض في البوردات هو مستوى الأرض الكامل. الأرضية بمساحة مستوى يضمن
أدنى مقاومة ممكنة وغالبا ما تقدم أغلب مسارات تيارات الرجوع. بالإضافة إلى ذلك ، فإن مستوى الأرض بالكامل سيحمي PCB أكثر من أرضية شبكية. وكما هو الحال مع الشبكة ، يجب توخي الحذر عند توصيل الدوائر المتكاملة (IC) بمستوى الأرض لضمان عدم تقاطع مسارات تيارات الرجوع. وكما هو الحال غالبا ، فإن الحل "الأفضل" سيكون أكثر تكلفة. إذا كنت مقتصداً مثل كويكر ، فإن حساب المعاوقة المصاحبة لاستخدام سلك الحافلة أو شبكة التأريض قد يكون يستحق وقتك.


قد تستخدم بعض تصميمات الإشارات المختلطة مستويين منفصلين في محاولة لفصل الدارات التناظرية والرقمية من أجل تقليل EMI. ومع ذلك ، فإن وجود مستويين منفصلين عن الأرض سوف يعني أنه يمكن أن تكون المراجع الخاصة بأجزاء معينة من الدائرة مختلفة. هذا قد يسبب أخطاء في دائرتك. في الدوائر التي تحتوي على محول بيانات واحد ، يمكن توصيل مستويات أرضية منفصلة باستخدام ثنائيات شوتكى مع خرزة فرايت. بالنسبة للأنظمة الأكثر عمومية ، يمكن دمج مستويي التأريض ، أو يمكن استخدام مستوى واحد. هذا طالما أن مسارات رجوع التيار لـ AC / DC لا تعبر بعضها البعض ، مما سيؤدي إلى "التداخل" (مثل "التداخل" الذي يحدث حين أصرخ عندما يقطعني شخص ما). أوصي باستخدام مستوى واحد من الأرض ألمصمتة ، ويفضل ، مع مسارات رجوع التيارات المخطط لها بعناية. إذا لم يتاح مستوي مصمت ، قص الفجوات في المستوى لفصل مكونات AC / DC ومسارات رجوع التيارات. لا تزال الأرضية بمستوى ذات الفجوات متسقة وستكون مرجعًا جيدًا ، ولكنها ستدخل كميات صغيرة من الضوضاء على الدوائر. إذا قمت بقطع فجوات ، لا تقم بتمرير مسارات عليها ، حيث أن الفجوات يمكن أن تعمل مثل الهوائيات. بغض النظر عن الطريقة التي تستخدمها ، حاول الحفاظ على مسارات رجوع التيارات قصيرة قدر الإمكان. هذا سيساعد على تقليل EMI التي يمكن أن تشعها حلقات التيار..
إذا كان لديك أي مكثفات ترشيح أو فصل ارتباط في تصميم البوردة ، فإن ربطها مباشرة بالأرضي المستوى سيساعد على تقليل EMI. يضمن التأريض لهذه المكثفات بسرعة أن يكون لتيارات العودة مسارًا قصيرًا جدًا لإكمال الحلقة. إذا كان مسار اتصال المكثف على الأرض طويلاً للغاية ، فقد تأخذ تيارات العودة الخاصة بك اختصارًا وتنتهي في المكان الذي ليس من المفترض أن تكون فيه.

[ماجد عباس محمد]

نصائح عملية للمتكاملات ذات الإشارة المختلطة

كما تعلمون ، فإن أنظمة الإشارات المختلطة لها مضاعفات ، ولكن يمكن للإشارات ذات الإشارة المختلطة إدخال المزيد من التعقيدات. تتطلب مجموعات مختلفة من هذه الحلول حلولاً مختلفة ، فيما يلي بعض النصائح عند التعامل مع الدوائر المتكاملة ذات الإشارة المختلطة.

البوردات مع IC واحدة مختلطة الإشارة
إذا كنت قد صممت دوائر صوتية قبل أن تكون على دراية بالأرضى على شكل النجوم. عند تصميم بوردة تحتوي على IC مختلطة واحدة فقط ، يمكن أن يكون أرضى النجمة حلاً رائعاً. يستخدم أرضى النجم نقطة واحدة كمرجع بدلاً من مستوى كامل. بالنسبة للمغيرات ، وبعض رقائق الإشارة المختلطة الأخرى ، توصي الشركة المصنعة عادةً بتوصيل أطراف AGND و DGND معًا خارج الشريحة ، ويمكن أن يعمل هذا الاتصال كأرض نجمية. إذا كنت تستخدم مستويين أرضي منفصلين مع IC إشارة مختلطة مفرد ، فيمكنك أيضًا ربط مستويين الأرض معًا في هذه النقطة. أحد المضاعفات مع أرضى النجوم هو أن الاتصالات بالنجم يجب أن تكون قريبة من نفس الطول قدر الإمكان. إذا كان هذا التكوين غير عملي للدائرة ، فمن الأفضل استخدام نوع آخر من أنواع الأرض.

بوردة مع متكاملات متعددة مختلطة الإشارات
إذا كانت بوردة تستخدم أكثر من IC إشارة مختلطة ، فإن الأرضى النجم غير عملي. هذا لأنك ستحتاج إلى ربط AGND و DGND من كل IC معًا فورا خارج كل غلاف IC ، وكلها في نفس النقطة بالضبط. حتى وليام بن يمكن أن يخطط هذا التقاطع. إذا كنت بصدد إنشاء بوردة تحتوي على مكونات متعددة للإشارات المختلطة ، فأوصيك باستخدام مستوى أرضي به ثغرات لفصل تيارات العودة ، أو بدون ثغرات ومسارات تيارات العودة المحددة بعناية.
تتطلب أسس نظام الإشارات المختلطة تخطيط للرسم دقيق و بعناية ، حيث يجب التحقق من مسارات تيارات العودة لتقليل EMI و "التداخل". تخطيط التصميم صعب للغاية إذا كان كل شيء يبدو كما هو. أوصي باستخدام برنامج تصميم البوردة الخاص بك لترميز المكونات والشبكات بالالوان حتى تتمكن من فصل أنظمة AC و DC بصريًا ، أو أطراف إذا كنت تعمل مع إشارات متداخلة ذات إشارات مختلطة. يحتوي CircuitStudio على وثائق توضح كيفية تغيير الألوان على PCB الخاص بك.
وأحيانًا لا يمكن تجنب الطرق السريعة المزدحمة والغضب على الطرق ، ولكن ازدحام البوردات فلا. يمكن أن يساعدك تصميم التأريض الجيد على تقليل EMI على اللوحة الخاصة بك ، ويضمن لك النجاة من الغضب .
هل لديك المزيد من الأسئلة حول تصميم التأريض؟ تحدث إلى أحد الخبراء في Altium.

استخدام علب لحجب EMI على بورداتك


يعد منع التداخل الكهرو مغناطيسي أمراً حاسماً في التشغيل السليم لتصميم البوردات. بالإضافة إلى ممارسات التصميم الجيدة ، يمكن استخدام الدروع أيضًا لعزل المكونات الحساسة.هل سبق لك أن لعبت لعبة "عملية"؟ اللعبة التي كان عليك فيها اصطياد قطع صغيرة من جسم غريب المظهر دون لمس حواف الفتحة. عندما فعلت ذلك ، تم بث فشلك على الجميع بانطلاق الجرس الرهيب . من الواضح أنها كانت واحدة من المفضلة.منذ ذلك الحين ، في كل وظيفة في الهندسة وتكنولوجيا المعلومات التي أقمتها ، كنت "الجراح" المعين في "عملية PCB" ("كلعبة عملية" متقدمة للمهندسين الكهربائيين). ومع ذلك ، في هذه اللعبة ، لا يوجد جرس ، مكونات ميتة فقط إذا تم إزالتها بشكل غير صحيح من وحدة نمطية ، لوحة ، أو من أغلفة ضيقة. يبدو أن هذا هو أحد الآثار الجانبية لامتلاك أصابع جميلة (حتى أن البعض يقول ساحرة) في مجال يتألف في المقام الأول من عدد أكبر من الرجال الكبار.


editorial credit: digitalreflections / Shutterstock.com

كانت القدرة على تصيد المكونات المتساقطة لدينا هي مهارة قيّمة بشكل خاص على منتج نموذج أولي واحد. لقد فقدنا حوالي ثلث بورداتنا الإلكترونية في المنشآت الميدانية عندما تم لمس عنصر حساس للكهرباء الستاتيكية ESD (التفريغ الكهرو ستاتيكي) بشكل غير مقصود. باستخدام الأصابع الصغيرة ، يمكنك تحريك البوردة إلى الحرف بينما تمسك الحواف فقط ، ولكن اليدين ذات الحجم الطبيعي كانت دوما ما تهرس بالمكونات. كنا نعمل على تقليل EMI (التداخل الكهرو مغناطيسي) في الإصدار التالي ووضع علبة فوق هذه المكونات. حدث هذا أيضًا لحماية اللوحة من الأصابع غير المتعمدة. دروع ESD ليست مثل الدروع EMI ، لذلك كنا محظوظين للغاية للحصول على عصفورين بحجر واحد عندما أضفنا درع الحماية إلى بوردتنا. لحماية مركبات البوردات PCB=Printed Circuit Board، من المهم أن تفهم كيف يعمل الدرع الواقي عندما تخطط لدرع على مستوى اللوحة واختبار الصلاحية.

[ماجد عباس محمد]

ما هى العلبة :

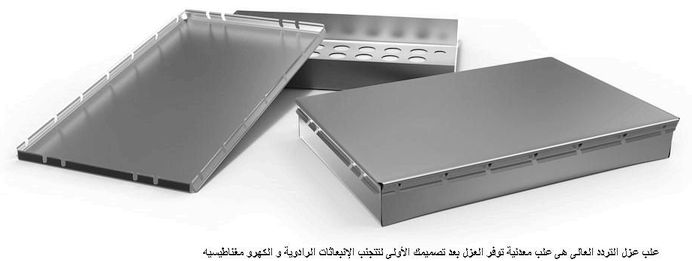

علب حجب EMI تُسمى أيضًا الدروع العلب أو الأقفاص أو الأغطية أو السدادات ، حسب المكان الذي تبحث فيه عن أجزاء. هم أساسا صناديق معدنية التي تعلق على البوردة الخاص بك لإحاطة جزء من الدوائر على السطح.

يعتمد المعدن المستخدم على طلبك والسعر الذي ترغب في دفعه. أنصحك بالتحدث مباشرةً إلى الشركة المصنّعة للتأكد من حصولك على المادة المناسبة لمنتجك. الخيارات المعتادة هي:
الصلب: القصدير أو الصلب ألمطلي بالزنك ، الفولاذ المقاوم للصدأ
الألومنيوم: عادةً الألومنيوم ألمطلي بالقصدير
نحاس
سبائك النحاس: النحاس البريليوم شائع بشكل خاص
النيكل
فضة
القصدير مطلي البلاستيك

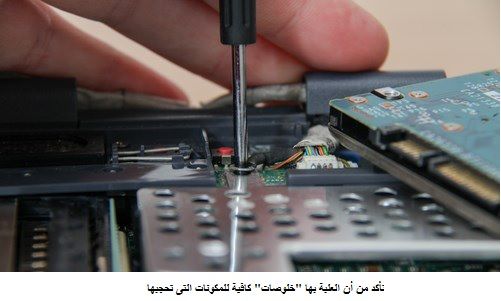

إن الحاوية المعدنية للعلبة يمكن أن تبقي EMI من الدخول أو الخروج من المنطقة المغطاة. كثير من العلب أى الدروع تحتوي على شبكة من الثقوب في المعدن التي تساعد في المعالجة الحرارية ، مع توفير تأثير التدريع للغطاء الموصل على المكونات الخاصة بك.
الدرع المثالي سوف يغلف مكوناتك بالكامل. لسوء الحظ ، هذا لا يترك أي خيارات للمدخلات والمخرجات ، أو الطاقة والتأريض ، لذلك للعلبة سيكون هناك بعض التسرب. إذا لزم الأمر ، يمكنك استكمال العلبة بتدريع إضافي ، مثل الحشيات والشبكة والأفلام.

متى يجب علي استخدام العلب؟
عند تصميم البوردة ، يجب عليك أولاً تصميم اللوحة الخاصة بك لتقليل الانبعاثات باتباع ممارسات التصميم الجيدة مثل المسارات القصيرة والتأريض المناسب و وضع المكونات بحيث تقلل الانبعاثات. استخدام الدروع يجب ألا يكون له الأسبقية على تصميم اللوحة الجيدة لإدارة التداخل الكهرو مغناطيسى EMI ، ولكنها خطوة تالية ممتازة. الدروع مناسبة بشكل خاص عندما تحتاج إلى عزل المكونات من التداخل الكهرو مغناطيسى EMI التي قد تحدث في مكان آخر على الدائرة المطبوعة PCB. وهي غالباً ما تُستخدم فوق مخارج التردد الراديوي (RF) أو مراحل المدخلات و مراحل التكبير ، لأن هذه هي أقسام الدائرة التي من المحتمل أن تتأثر بـ / تسبب التداخل الكهرو مغناطيسى EMI. في تصميمنا ، غطى الدرع كلا من وحدة الترددات اللاسلكية و مراحل التكبير لعزلها عن الضوضاء الأخرى في الدائرة. يمكن أيضًا حماية المكونات الحساسة للتوائم الكهرو مغناطيسى EMC لمنع التداخل. أخيرًا ، قد ترغب في حماية المكونات عالية السرعة مثل المذبذبات لمنعها من خلق تداخل عبر اللوحة.

كيف استخدمها في تصميمي؟

عندما تكون قد حددت المكونات أو المجموعات الجزئية التي يمكنها الاستفادة بشكل أكبر من الحماية ، يمكنك حساب حجم الدرع الذي تحتاجه. هذا يمكن أن يكون خادعًا لأن معظم الشركات المصنعة تعطيك أبعادًا خارجية ، على الرغم من أنك تحتاج إلى معرفة الخلوص الداخلي المناسب لمكوناتك. أتكلم عن التجربة عندما أقول إن الارتفاع مهم للغاية ويمكن السهو عنه بسهولة.
لإرفاق العلبة على اللوح ، يمكنك إضافة عروات لحام حول المكونات الضرورية على البوردة PCB و تؤرضها جيدا. هناك أيضا مشابك او ماسكات Clips أو إطارات تحمل العلبة على البوردة PCB . إذا كنت في إصدار مبكر (أولى) من التصميم ، فإنني أوصي بخيار قابل للإزالة. يجعل التعديل تحت العلبة أسهل بكثير. يمكن إرفاق الدرع أو المشابك أثناء عمليات التصنيع الآلي عن طريق لحام الدرع إلى عراوى التثبيت السطحية.
إذا لزم الأمر يمكنك الحصول على دروع مصممة خصيصا ،لكنها أكثر كلفة ، ولكن إذا كان لديك منطقة غير نمطية تحتاج إلى الحماية ، ولا تريد إهدار مساحة اللوحة ، فالأمر يستحق . أيضا ، كن على حذر إذا كان لديك مسارات على سطح اللوحة و التي قد تلمس العلبة . يجب أن يكون لديك فجوات تقطع في حافة العلبة لمنع القصر على البوردة. أعرف شخصًا فعل ذلك من خلال استخدام المشابك دائمًا ، ولكنني كنت قلقًا من أن الأصابع الضخمة الكبيرة قد تدفع حافة العلبة للتلامس مع أي مسار على أي حال.
على الرغم من أنه لا يمكنك حماية البوردة PCB من أي حادث يأتي ، يمكنك بالتأكيد عزل لوحاتك عن نفسها (ونأمل أيضا من بعض الأصابع). أنا حقا أحب تصاميم RF النموذجية التي يمكنك إعادة استخدامها في المنتجات المستقبلية ، وتقليل جهد تصميماتك المكررة. مصمم Altium هو أداة تجعل هذا أسهل بكثير. كما يمكن أن يوفر عليك الأخطاء المفاجئة باستخدام فاحص خلوص مضمن ثلاثي الأبعاد للتأكد من أن العلب لها الارتفاع المناسب لمكوناتك. لبدء حماية البوردة PCB ، تواصل مع أخصائي Altium اليوم!
