[hesham gaber]

كنت اعمل دائما علي السفن سجما ب 4511 الان لايوجد سفن سجما كاثود
ما هو ic البديل عن 4511 والذي يتعامل مع السفن سجما من نوع انود ويعمل latch

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة hesham gaber كنت اعمل دائما علي السفن سجما ب 4511 الان لايوجد سفن سجما كاثود ما هو ic البديل عن 4511 والذي يتعامل مع السفن سجما من نوع انود ويعمل latch

لم أجد بديله لكن NTE8374 تقوم بنفس الدور لشاشات Common Anode
أما 4511 فممكن تستخدم عاكس inverter بعده أو تستخدم 8 بت Latch لكل رقمين معا مع ديكودر
أو تستورد 7segment

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

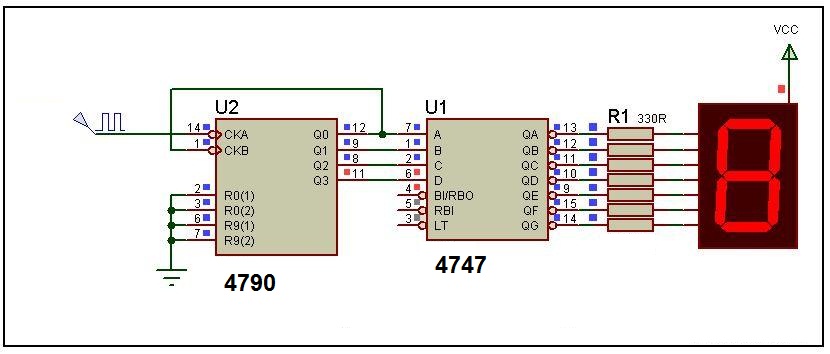

ممكن ان تستخدم متكاملة 7447 مع متكاملة 7490 مع استخدام سفن سيجما انود مشترك لكن يجب مراعاة فولت التغذية يكون 5 فولت

[hesham gaber]

الف شكر لكل من شارك او ساعد
ولاكن انا اتعامل مع 37 سفن سجما لا اتخيل اضافة ic فوق هذا العدد توصيل 37 ic 4511 امر متعب مابالك باضافة عدد 2 ic لكل سفن سجما امر صعب جدا اكيد في بديل اكيد .
ويستمر البحث

[ماجد عباس محمد]

ربما يكون الحل فى multiplexing لو تضع الدائرة قد يمكن المساعدة
لا اعلم ما إن كنت تستخدم TTL أم CMOS قد يكون الحل بإضافة متكاملة أو اتثين بجعل الديكودر أولا وهو قطعة واحدة فقط ثم Latch لكل شاشة
