مطلوب تعريف للايسي 4267G وبديله ووحدة قياسه(عاجل)

[الأسمراني]

السلام عليكم ورحمة الله وبركاته

ارجوا وعاجلا

تعريف للعنصر الالكترونية وما عمله بالدائ رررة

وكيف فحصه بالافوميتر

العنصر ذو 7 اطراف


رقم العنصر 4267G

وما بديله




وشكرا لكم جميعا

[IMG][/IMG]

[عبدالله حجازى]

السلام عليكم ورحمه الله

أخي هذا منظم جهد يخرج 5 فولت تيار 400 ميلي أمبير

جهد الدخل 40 فولت الي حد أقصي 60 فولت
ايضااا توجد به حمايه من الحرارة العالية ..

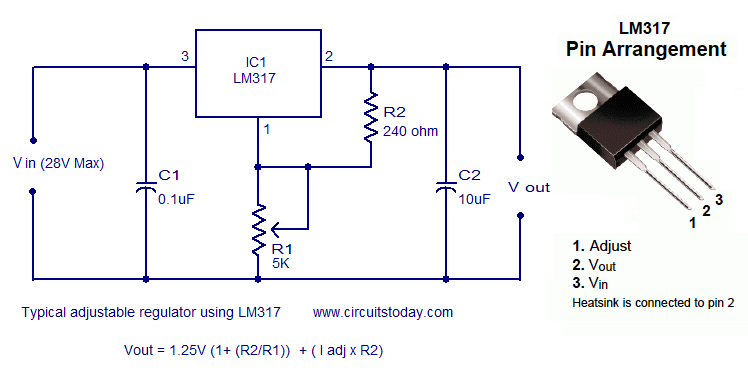

يمكنك استبداله بأي منظم جهد يوفر لك تيار 400 ميلي أمبير فما فوق ..



ممكن تستخدم هذا المنظم مع مراعاة ضبط فولت الخرج الي 5 فولت وايضااا يجب تركيب مشتت حراري مناسب

بالنسبه للمنظم اعلاه الطرف رقم واحد دخل والطرف رقم 7 خرج 5 فولت

[ماجد عباس محمد]

قبل تطبيق أى حل تأكد مما يلى
1- جهد التغذية فالوحدة 4267G من النوع LDO أى أنها تعطى 5 فولت بدأ من دخول 5.5 فصاعدا ولو الدخول يستخدم بطارية أقل من 7 فولت لن تعمل البدائل لكونها تحتاج 2 فولت أو أعلى فرق بين الدخول و الخروج
2- المتكاملة بها وظيفتين واحدة للغلق ربما تستخدم فى إطفاء الوحدة و تشغيلها بأزرار على الواجهة وهى غير متوافرة فى البدائل

[البيرس]

الف شكر على الرد مع تمنياتي لك بالتوفيق
