فى اطار تشجيع الصناعات الصغيرة للشباب وتوفير فرص عمل لاب الكترونكس يقدم مشروع صناعه لمبات الليد صناعه مصرية بمكونات مصريه بنسبه 75%
بدايه علشان تقدر تتابع معايا البوست لازم تشوف الفيديو على الرابط التالى علشان تعرف أحنا بنتكلم على ايه
الجزء الاول عيوب اللمبه الليد الصينيه ومشاكلها وأقتراحات التعديل عليها ومعلومات حول اللمبه الليد صينيه الصنع
تقديم : أحمد مراد
https://youtu.be/1xLPylcyxCA
ذكرنا فى الفيديو السابق ان مشكله اللمبات الصينيه تتمثل فى
---------------------------------------
- ان الليدات متوصله على التوالى وعند احتراق ليد تقف اللمبه تماما عن العمل
- تخفيض جهد الكهرباء العمومى 220 فولت عن طريق مكثف وبالتالى عن تلف المكثف يسبب فى دخول 220 فولت كاملين على اللمبه ويسبب احتراقها
- وأضيف الى ذلك ان الجهد بعد التخفيض عن طريق المكثف بيكون مش ثابت ولا يقوم بتثبت الجهد واضاءه الليدات تتذبذب بسبب انخفاض او ارتفاع الجهد عليها بسبب انخفاض وارتفاع الجهد العمومى 220 فولت على المكثف يتسبب انخفاض وارتفاع الجهد على الليد وهذا من أكثر الاشياء التى تسبب فى احتراق الليد
- ردئيه تصينع البودره نظرا ان الليدات قدراتها عاليه بتحتاج تبريد اعلى ويحدث أحتراق فى البورده
نأتى الى تشريح اللمبه الليد من النوع فينوس
----------------------------------------

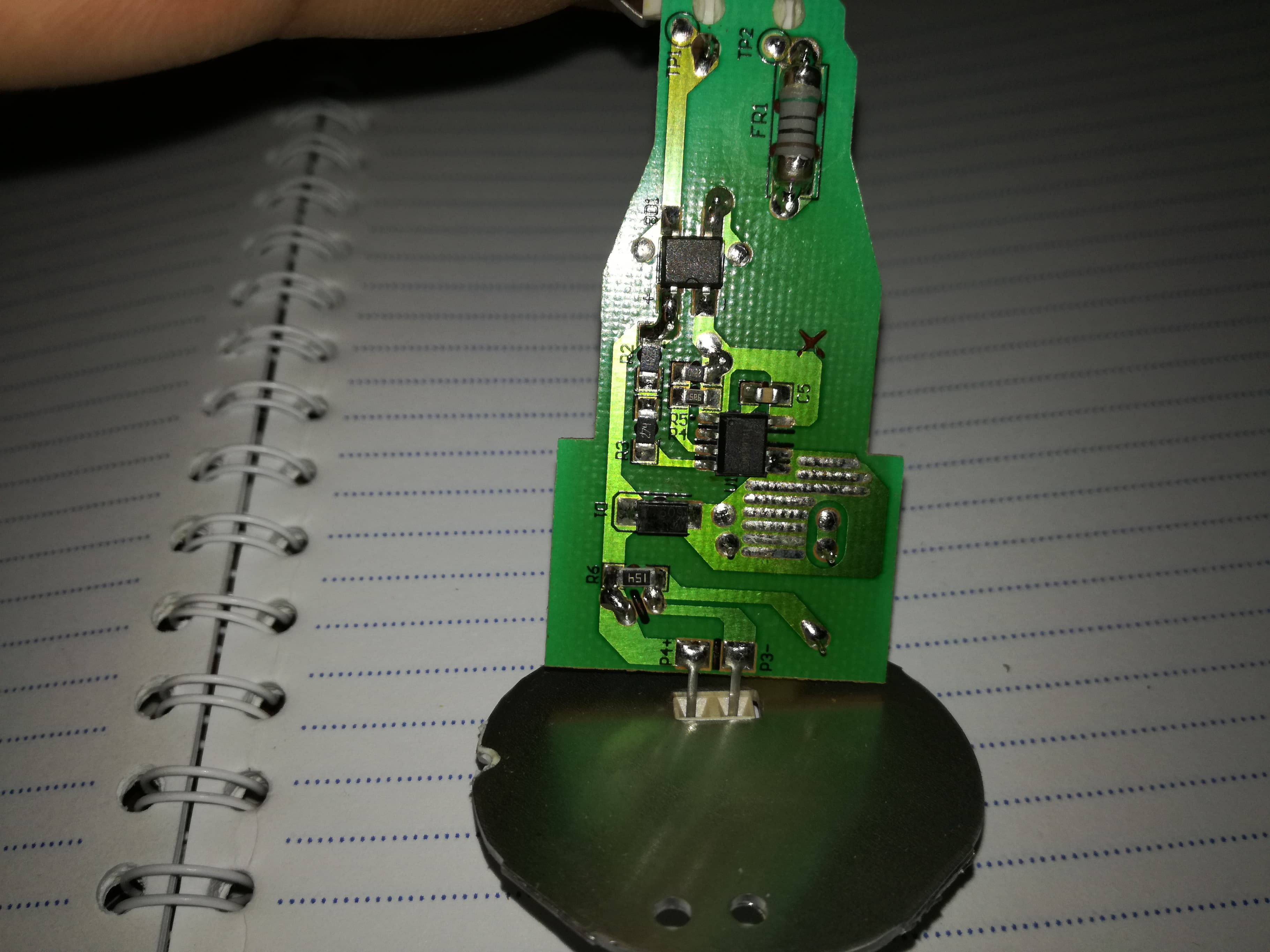

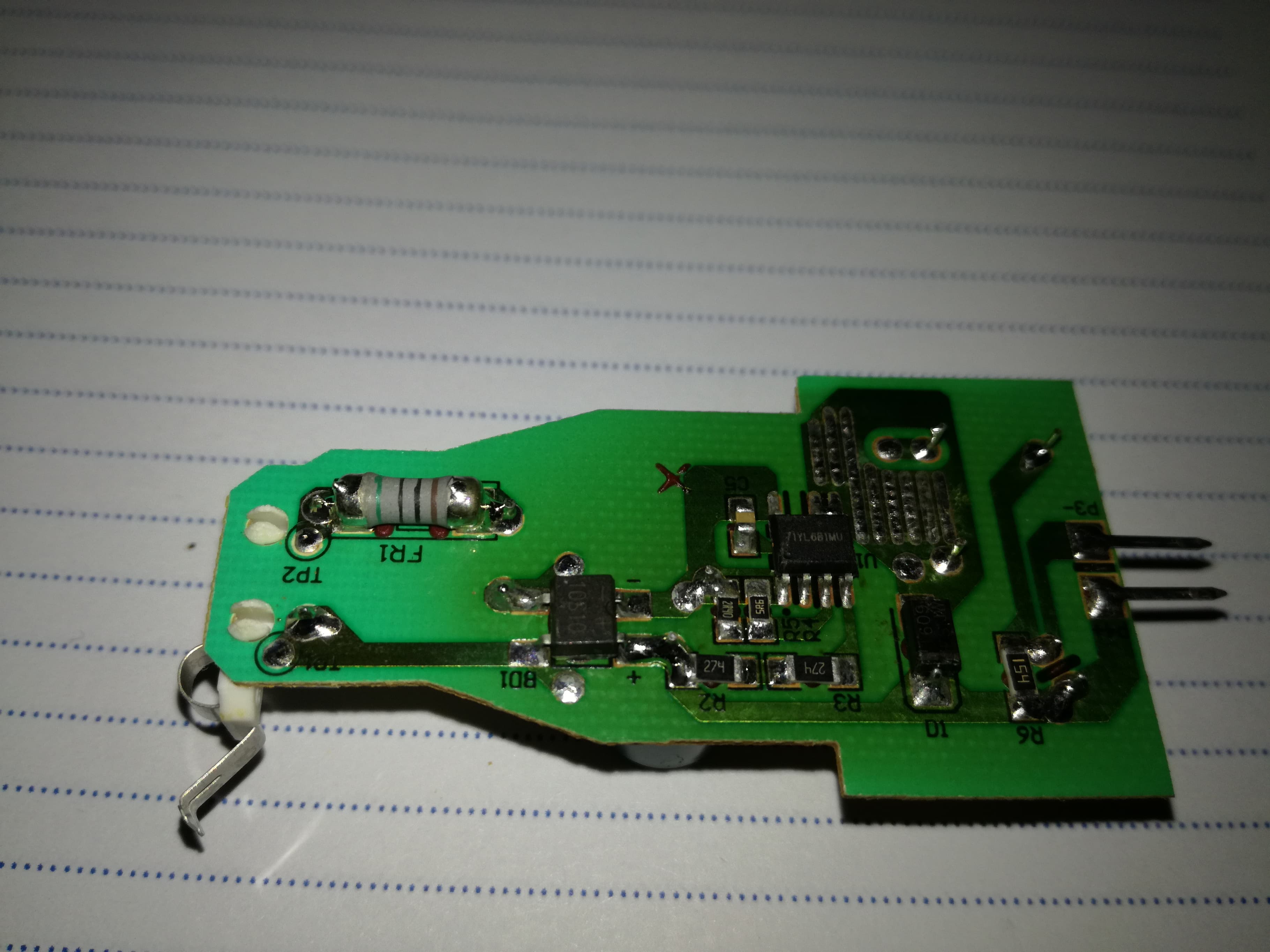

- تقوم الشركه هنا بتخفيض الجهد عن طريق دائرة باور Switch Mode Power Supply باستخدام محول فرايت
ويمتاز هذا النوع من الباور سبلاى بثابت الجهد مهما ارتفع أو أنخفض جهد الدخل
220 فولت
- وجود مقاومه فيوزيه فى الدخل فى حالة حدوث زيادة فى الحمل تقوم المقاومه بفصل الجهد
- توصيل الليدات توالى وهنا يعتمد المصنع على شيئين الاول يفترض ان العمر الافتراضى لليدات واحد وظروف التصنيع واحده والثانى يعتمد ثبات جهد الدخل بسبب دائرة الباور سبلاى ثابته الخرج ممكن يوفر جهد ثابت على الليد ولا يجعلها تحترق مثل اللمبه الصينيه ويكون عمرها الافتراضى أطول

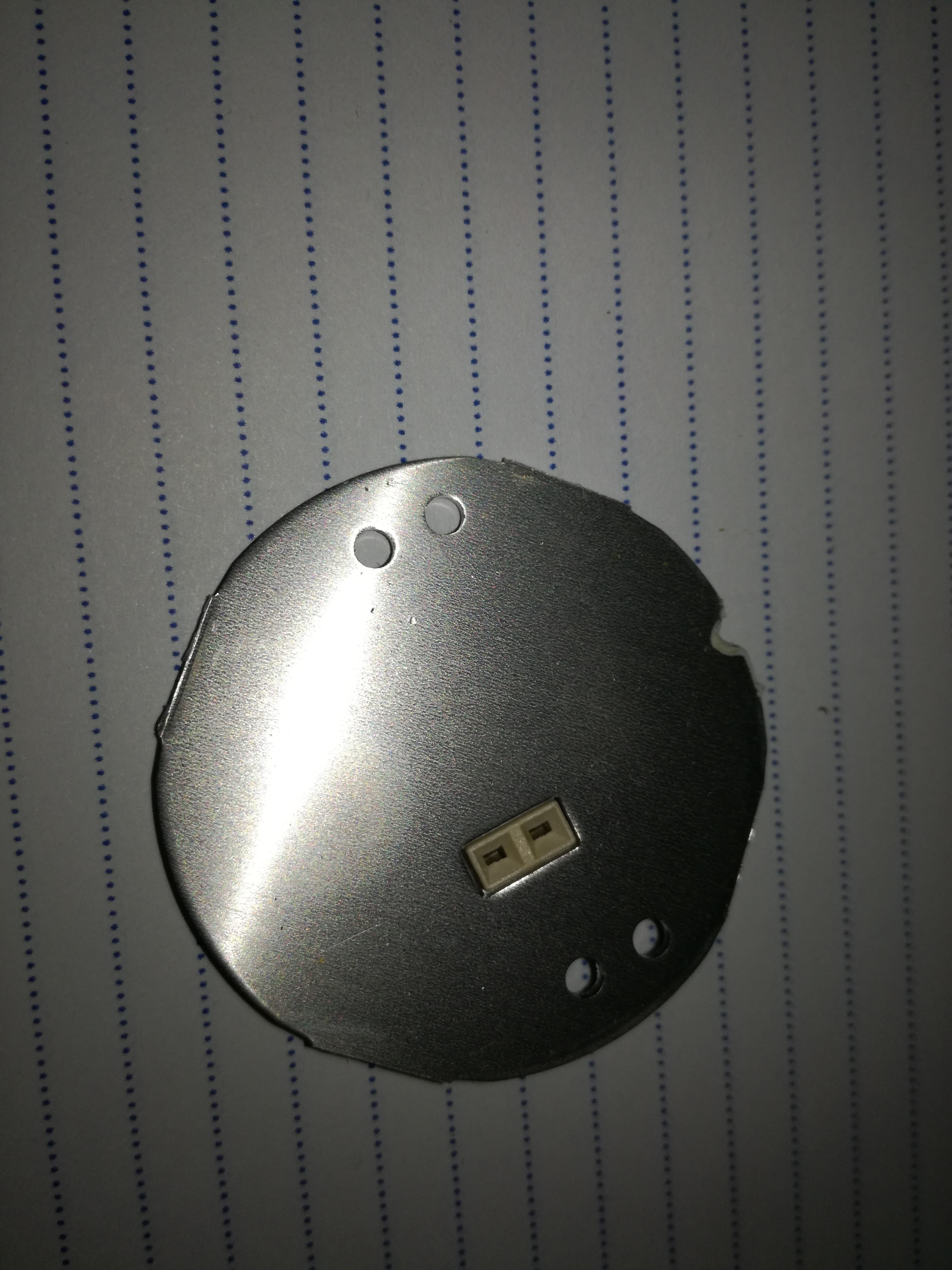

- تصنيع البوردة من الالومنيوم لتبريد الليد بشكل مستمر ويعمل على أطاله عمر اللمبه
- عند حدوث اى تلف فى دائرة الباور سبلاى لا يتلف الليدات لوجود عزل كهربائى سببه محول الفرايت
كيفيه تصنيع لمبه ليد بكفاءة عاليه صناعه مصريه تفوق جودة اللمبات الصينيه
----------------------------------

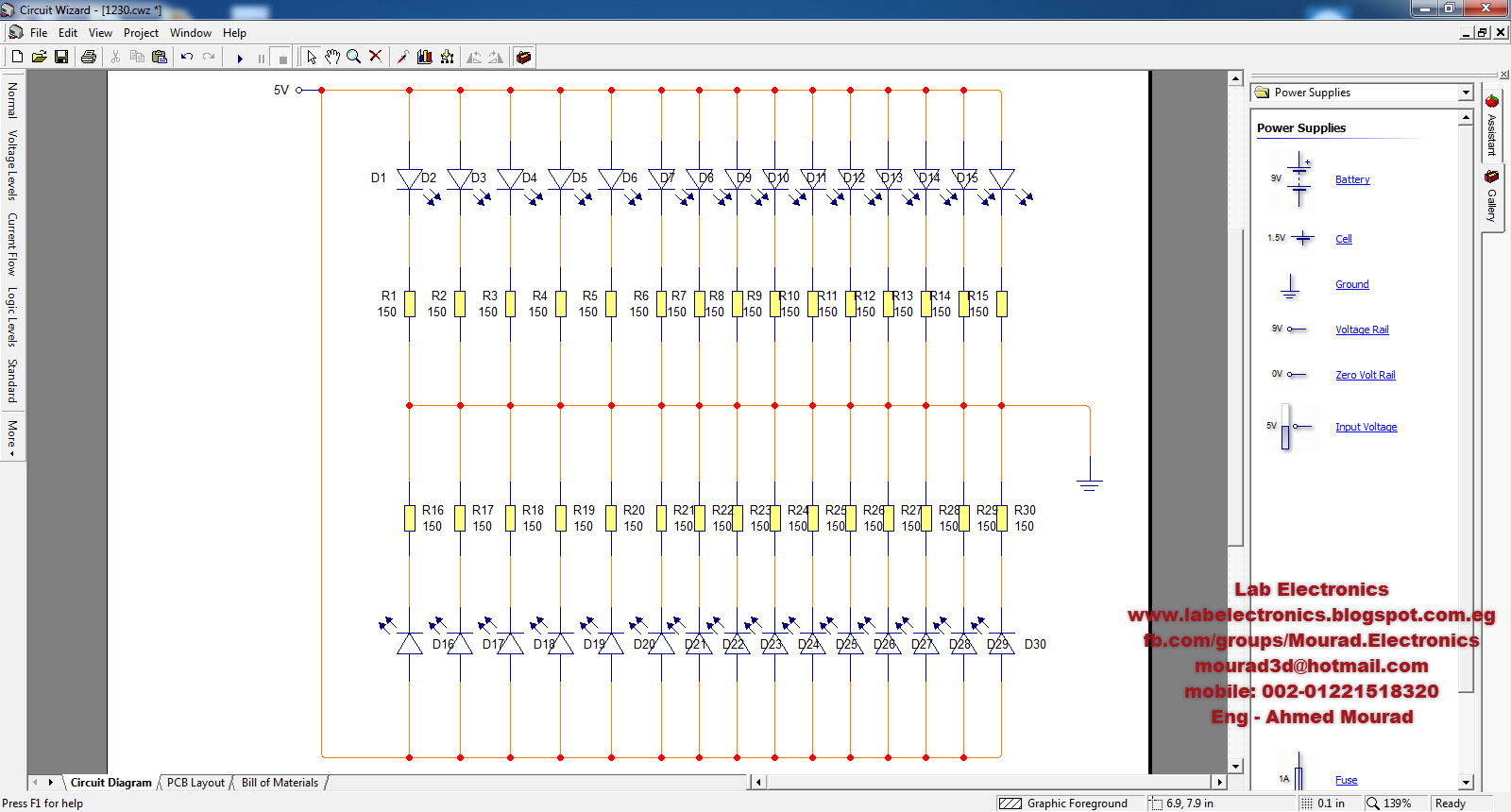

نظرا لتوفر شواحن الموبايل 5 فولت قمت بتصميم هذه الدائرة اعتمادا على جهد شاحن الموبايل
مكونات اللمبه
-------
- مقاومات 150 أوم SMD صناعه مصريه أو صينيه
- شريط ليدات - صناعة صينيه
- مواد الطباعه على البورده أحماض - عازل للبورده لونه أبيض - صناعه مصريه
- دائرة باور 5 فولت صناعه مصريه
- أحد مصانع المصريه لحقن البلاستيك وعمل جسم اللمبه وكعب اللمبه
https://www.facebook.com/mpi20188/
https://www.facebook.com/Yosef.Hard.krom/
- بوردة الكترونيه نحاس - صناعه مصريه
موضوعات عن صناعة البوردة الكترونيه باحتراف
-------------------
تصنيع الـ pcb باستخدام البورده الحساسه للضوء
http://labelectronics.blogspot.com.e...11/pcb_48.html
تصنيع جهاز تحميض الـ pcb الحساسه للضوء
http://labelectronics.blogspot.com.e...11/pcb_99.html
أصنع pcb وكانك صناعتها فى الصين
http://labelectronics.blogspot.com.e...12/pcb_11.html
الافلام الحساسه للضوء والطباعة على الـ pcb بجودة عالية
http://labelectronics.blogspot.com.eg/2016/11/pcb.html
ورق الطباعة الحرارى للطباعة على المعادن والـ pcb بجودة عالية
http://labelectronics.blogspot.com.e.../11/pcb_8.html
لمحة سريعة عن تكنولوجيا التثبيت السطحي SMT
http://labelectronics.blogspot.com.e...12/smt_11.html
الطباعة على الـ pcb بجودة عالية باستخدام الأفلام الحساسة للضوء day film
http://labelectronics.blogspot.com/2016/11/pcb.html
مجموعه من الفيديوهات توضح طريقه عمل البوردة الالكترونيه بشكل عام والبوردة الالكترونيه لمبات الليد عن طريق ماكينات الـ cnc
https://youtu.be/KlK4htxUZk8
https://youtu.be/7EctuSTL7-w
https://youtu.be/YVNiML6pI_A
https://youtu.be/9DhPwtCZ9u4

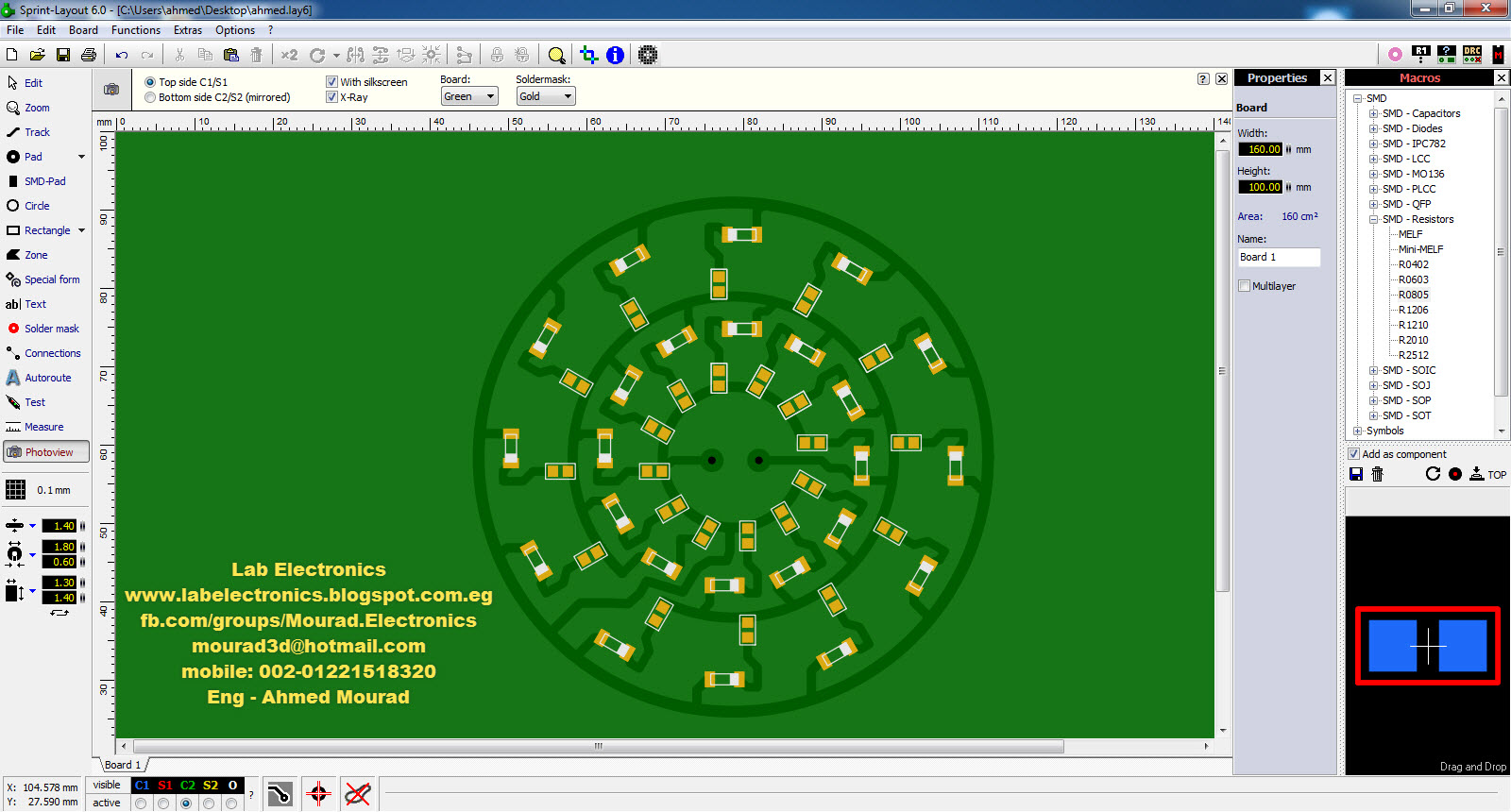

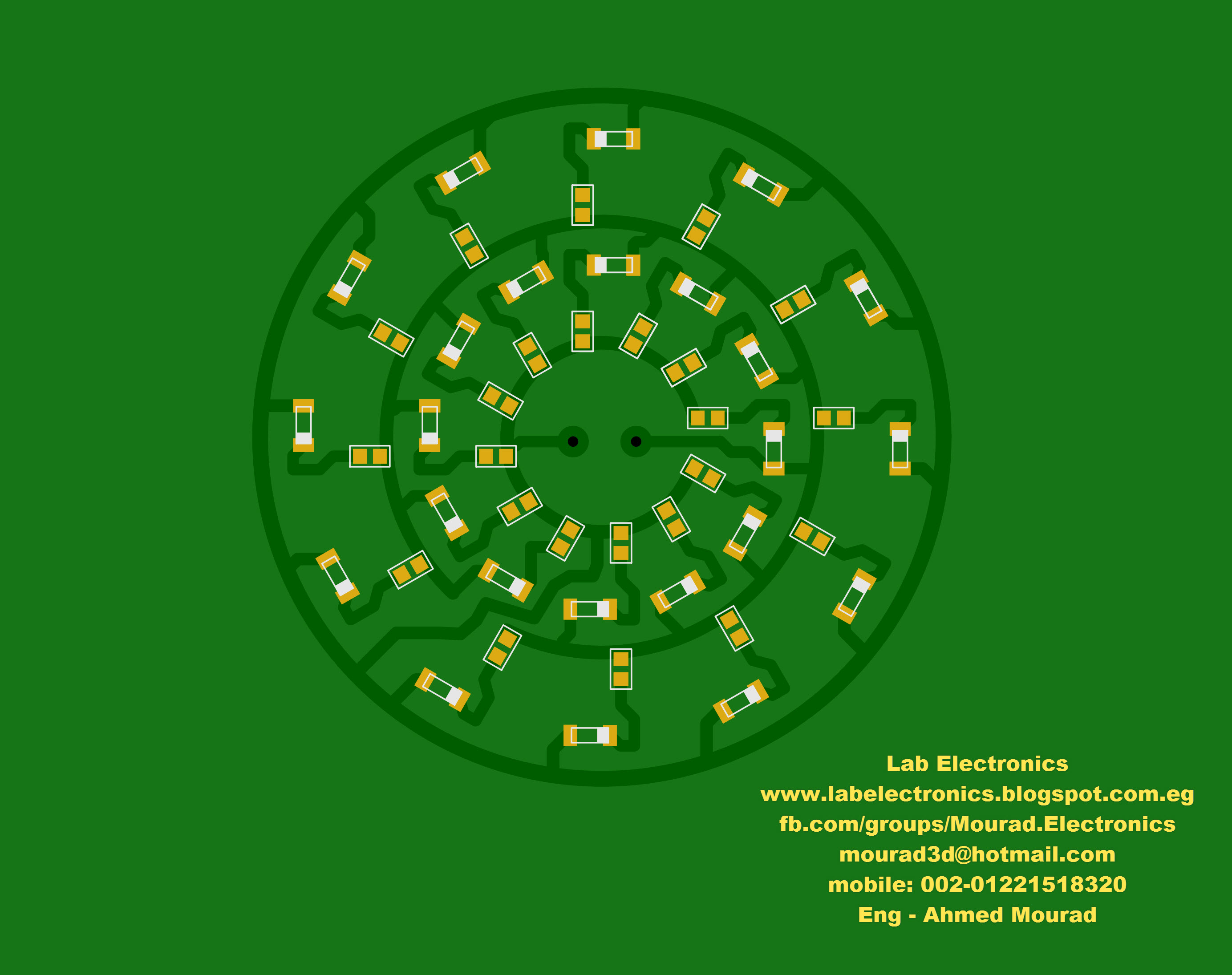

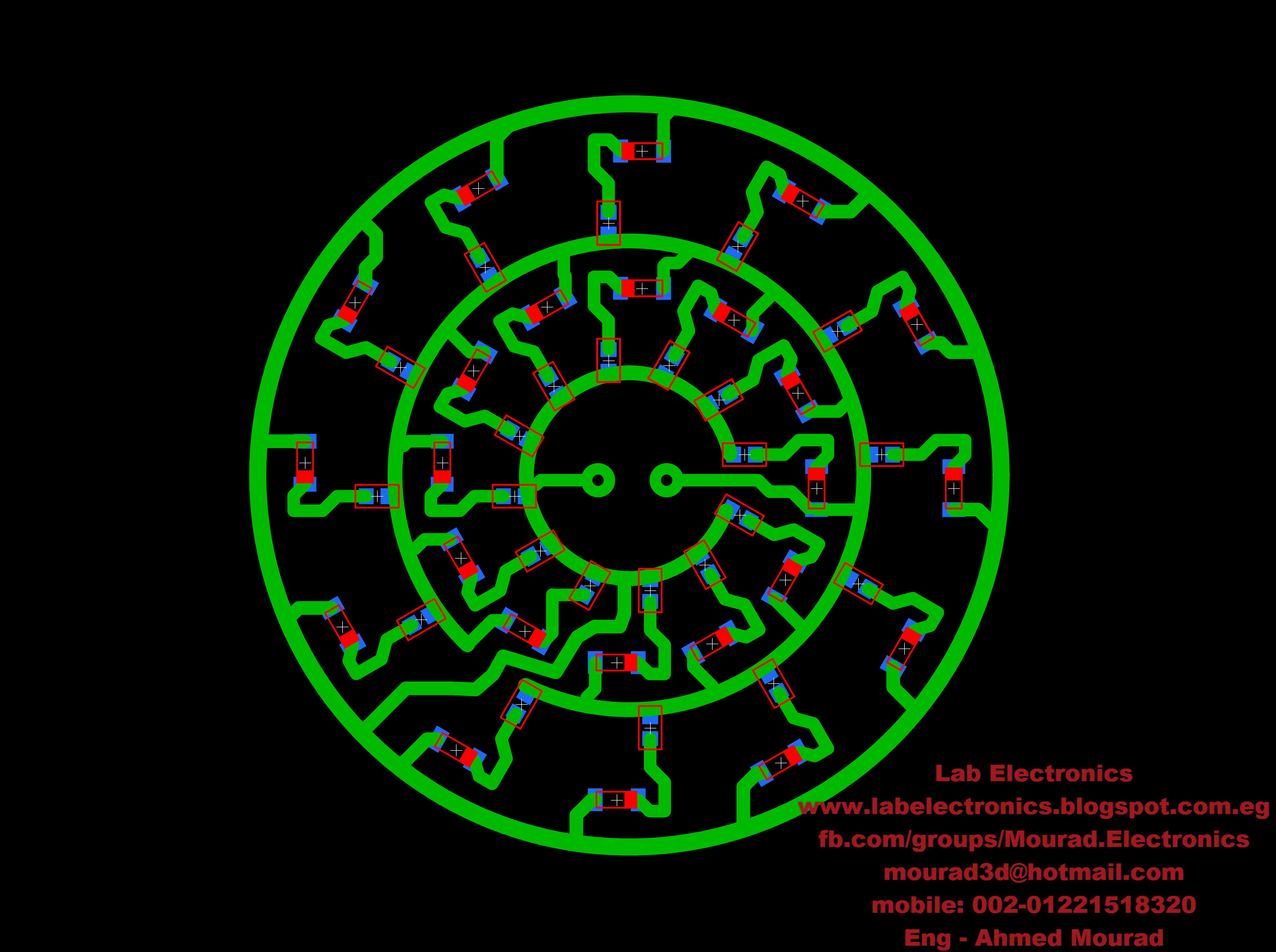

تحميل ملف لاى أوت جاهز لتنفيذ بورده اللمبه
https://www.facebook.com/download/pr...34272946624615
ملحوظه أغلب الخامات السابقة متوفره فى وسط البلد
أخيرا وليس اخيرا أفتحر بصناعه بلدى حتى لو كانت مجرد تجميع للمبه
شكرا جدا لمتابكم معايا الموضوع وأتمنى تكونوا استفادوا منه
---------------------
موقع لاب الكترونكس
www.labelectronics.blogspot.com.eg
للأشتراك فى جروب لاب الكترونكس
fb.com/groups/Mourad.Electronics
للتواصل معانا
mourad3d*hotmail.com
mobile: 002-01221518320
Ahmed Mourad
صور توضيحه لمبه ليد بعد التعديل

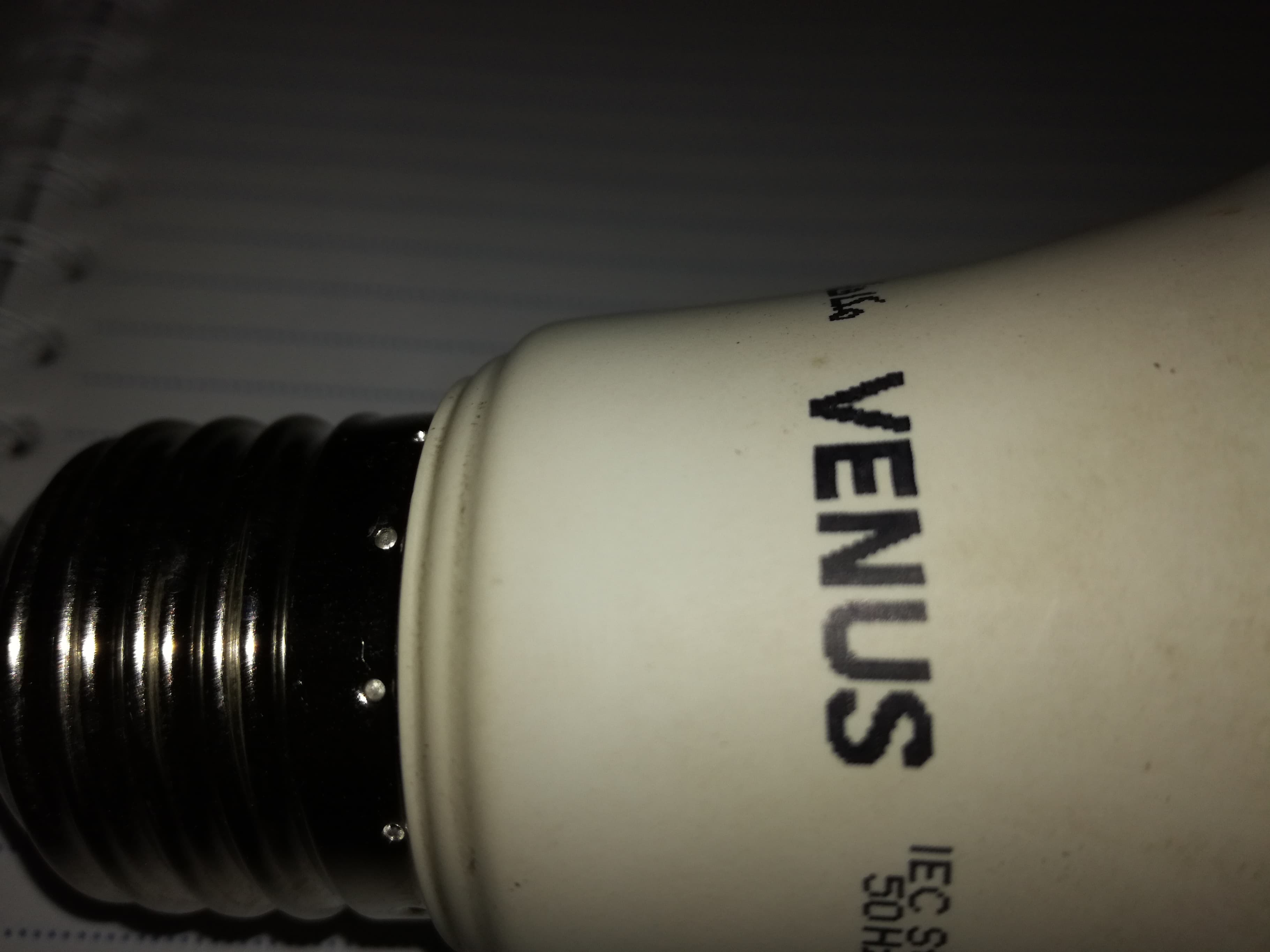

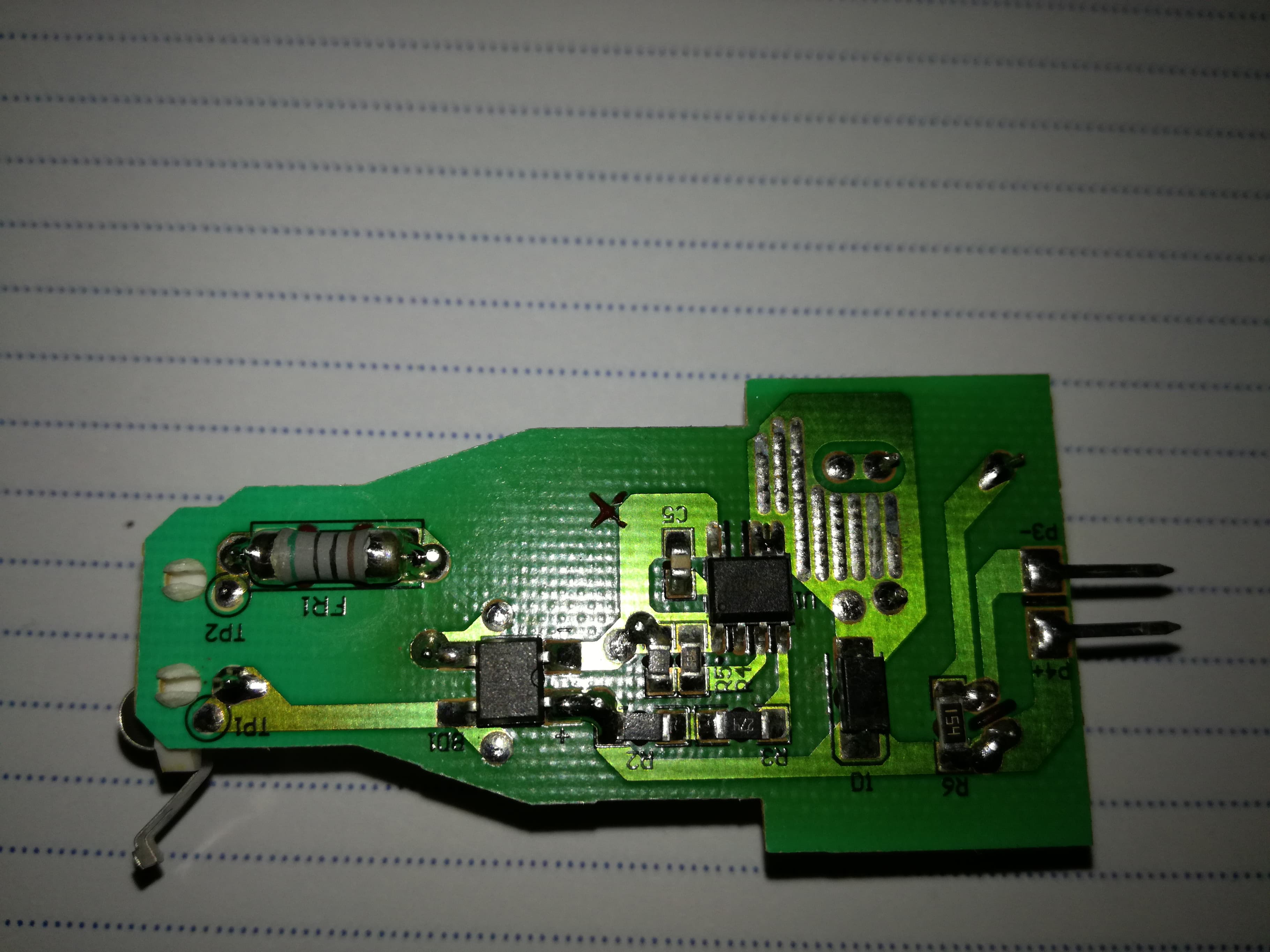

صور توضيحه لمبه ليد فينوس
مشروع تصنيع لمبه ليد بكفاءة عاليه صناعه مصريه تفوق جودة اللمبات الصينيه
