هبوط الجهد على ديودات التقويم

[عصـــــام]

السلام عليكم
نحن نعلم أن التيار يمر خلال دايودين إثنين من ديودات جسر التقويم في كل نصف دورة
بمعنى أنه خلال نصف الدورة الموجب يهبط الجهد 0.7*2 =1.4
وخلال نصف الدورة السالب يهبط الجهد كذلك 2*0.7=1.4 أيضا
السؤال لماذ يطرح من جهد (p-p) القيمة 1.4 فقط بدلا من 2.8 وشكرا...

[ماجد عباس محمد]

لأن كل واحد منهما يحدث علي نصف ذبذبة مختلف

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لأن كل واحد منهما يحدث علي نصف ذبذبة مختلف

شكرا على الرد ...لكن معذرة لم أفهم ..ياحبذا لو توضح أكثر مشكورا...

[ماجد عباس محمد]

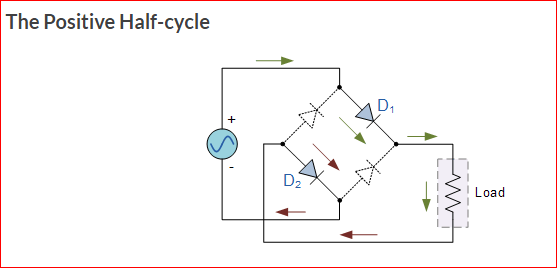

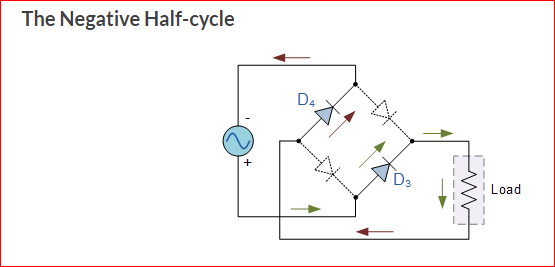

أرجع للصور التى رفعتها أنت ستجد الشرح
فى نصف الذبذبة الأولى ستجد التيار مار فى D1,D2 بينما D3,D4 فى وضع عكسى ولا يمر فيهما تيار و بالتالى يكون الإنخفاض هو ما ينتج من D1,D2 فقط
فى نصف الذبذبة الثانى ستجد التيار مار فى D3,D4 بينما D1,D2 فى وضع عكسى ولا يمر فيهما تيار و بالتالى يكون الإنخفاض هو ما ينتج من D3,D4 فقط
أى عندما يمر التثار فى 2 دايود ، لا يمر فى الإثنين الآخرين فكيف نضيف الهبوط على 2 دايود لا يمر فيهما تيار؟

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أرجع للصور التى رفعتها أنت ستجد الشرح
فى نصف الذبذبة الأولى ستجد التيار مار فى D1,D2 بينما D3,D4 فى وضع عكسى ولا يمر فيهما تيار و بالتالى يكون الإنخفاض هو ما ينتج من D1,D2 فقط
فى نصف الذبذبة الثانى ستجد التيار مار فى D3,D4 بينما D1,D2 فى وضع عكسى ولا يمر فيهما تيار و بالتالى يكون الإنخفاض هو ما ينتج من D3,D4 فقط
أى عندما يمر التثار فى 2 دايود ، لا يمر فى الإثنين الآخرين فكيف نضيف الهبوط على 2 دايود لا يمر فيهما تيار؟

شكرا ...ولكن أليس الهبوط في الجهد على ديودين إثنين خلال النصف الموجب لموجة الجهد ونفس الهبوط يقع على الدايودين الآخرين خلال النصف السالب؟ بصراحة لم أفهم ..ومعذرة على الإطالة.. لك مني أطيب تحية.

[burai nuraldaem]

السلام عليكم
بعد اذن الاستاذ ماجد
اخي عصام الموجه الجيبيه المتماثله حول الصفر يمر الموجب ثم السالب ثم الموجب ... وهكذا
النصفان لا يمرا في ذات الوقت ,
احسب التردد ( للشبكه العموميه ) 50 ذبذبه كل ثانيه , كل موجه تحتاج 20 مللي ثانيه
اذا يمر نصفها في نصف الزمن المذكور
كل 10 مللي ثانيه يمرر دايودان نصف موجه شكلها متوافق مع انحيازهما
.
شيئ اخر انت ذكرت

ونفس الهبوط يقع على الدايودين الآخرين خلال النصف السالب

ليس نفس الهبوط ابدا , عوامل كثيره تؤثر مثل درجه الحراره مقاومه الوصله
خامه الديود ( سيلكون ام جرمانيوم ) وغيرها
هذا الجهد قد لا يهم عند تقويم التيار المتردد , لكن مهم عند التعامل مع تقويم جهد صغير من حساس ما
في الحالتين حاول حسابه

[عصـــــام]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

السلام عليكم
بعد اذن الاستاذ ماجد
اخي عصام الموجه الجيبيه المتماثله حول الصفر يمر الموجب ثم السالب ثم الموجب ... وهكذا
النصفان لا يمرا في ذات الوقت ,
احسب التردد ( للشبكه العموميه ) 50 ذبذبه كل ثانيه , كل موجه تحتاج 20 مللي ثانيه
اذا يمر نصفها في نصف الزمن المذكور
كل 10 مللي ثانيه يمرر دايودان نصف موجه شكلها متوافق مع انحيازهما
.
شيئ اخر انت ذكرت

ليس نفس الهبوط ابدا , عوامل كثيره تؤثر مثل درجه الحراره مقاومه الوصله
خامه الديود ( سيلكون ام جرمانيوم ) وغيرها
هذا الجهد قد لا يهم عند تقويم التيار المتردد , لكن مهم عند التعامل مع تقويم جهد صغير من حساس ما
في الحالتين حاول حسابه

شكرا جزيلا أخي الفاضل على الرد والمشاركة...لكن دعني أعيد السؤال بصيغة أخرى..
لنفرض أنه لدينا مصدرا للجهد تردده 1HZ
1) في نصف الموجة الموجب
ألا يقع الهبوط في الجهد على ديودين إثنين D2, D1 بقيمة 1.4 أي (0.7*2)؟

2) وفي النصف السالب أيضا ألا يقع نفس الهبوط في الجهد على الدايودين الآخرين
D4, D3 .بنفس القيمة1.4 لمرور التيار فيهما

السؤال هو لماذا نطرح من جهد المصدر 1.4 فقط مع أن القيمة تكررت مرتين...هذا هو السؤال؟ دمتم طيبين.

[Bahaa599599]

عند تقويم الموجة الكاملة باستخدام القنطرة
اولا يتم دخول التيار في d1 ثم يذهب للحمل ثم يرجع الى d2 وهو السالب فيتم استهلاق جهد بقيمة 0.7 لكل دايود من الدايودين فيحدث هبوط في الجهد بقيمة 1.4 فولت
و بالنسبة للدايودين 3 و4 كانهم غير موجودين ولا يمر بهما التيار
و ثانيا عندما يتم شقلبة الاقطاب في المحول يتم دخول القطب الموجب في d3 ويرجع الى d4 ولا يمر تيار في الدايودان 1و2
عملية تحويل القطاب في المحول تكون باجزاء من الثانية
